电机配套锥形轴原木分离作业装置

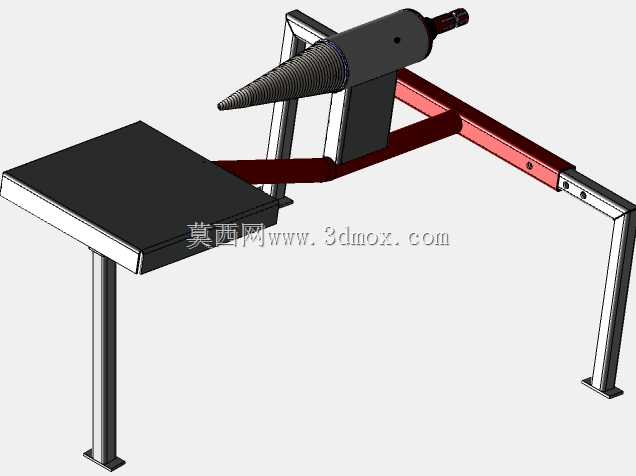

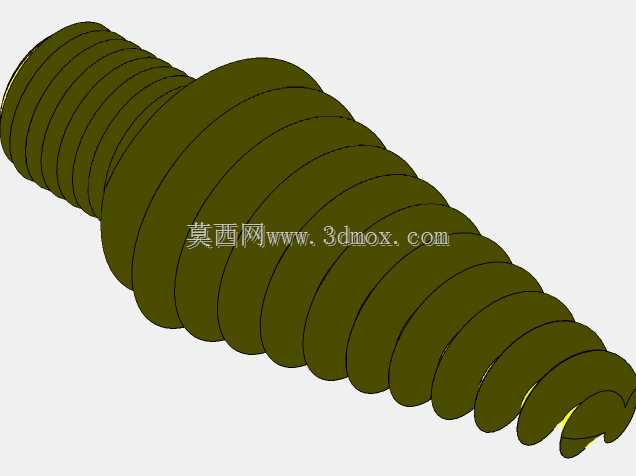

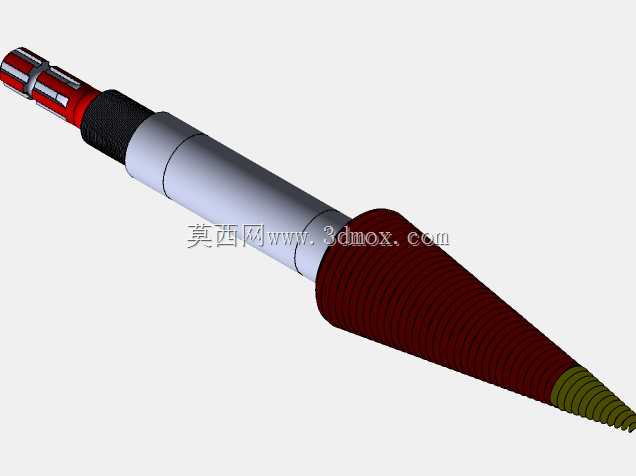

　　在林区木材初加工、小型木料加工点位的作业场景里，原木进料前的端头分离、规整预处理是很容易被忽略但直接影响后续切削效率的环节，这套适配电机驱动的锥形轴原木分离装置，就是针对小批量原木进料前的分料、劈分预处理需求设计的作业结构。从实际落地的作业逻辑来看，装置的核心作业端采用锥形轴结构，区别于传统直刃劈刀的刚性冲击，锥形轴在电机带动下旋转时，会顺着原木的木质纤维纹理逐步楔入木料内部，依靠锥面的挤压力与旋转扭力将原木沿纤维方向逐步撑开分离，这种作业方式能大幅降低劈分过程中的木料飞溅风险，同时减少对动力端的瞬时冲击载荷，适配常规工业电机的输出扭矩区间，不需要额外配置大扭矩减速机构就能完成直径200mm以内小径原木的分离作业。

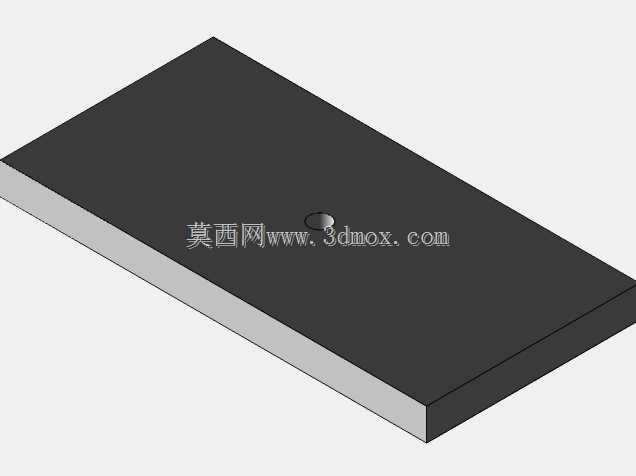

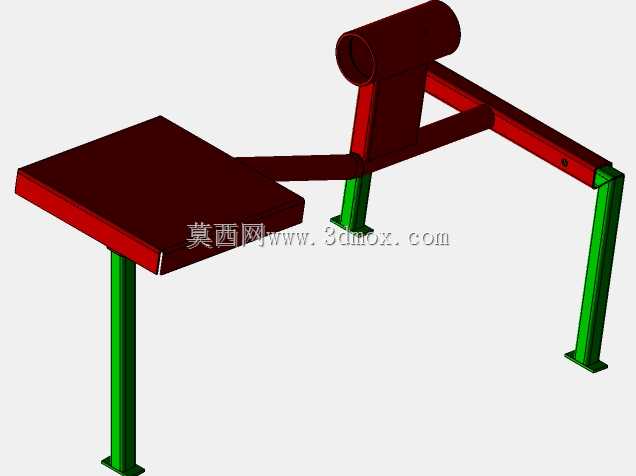

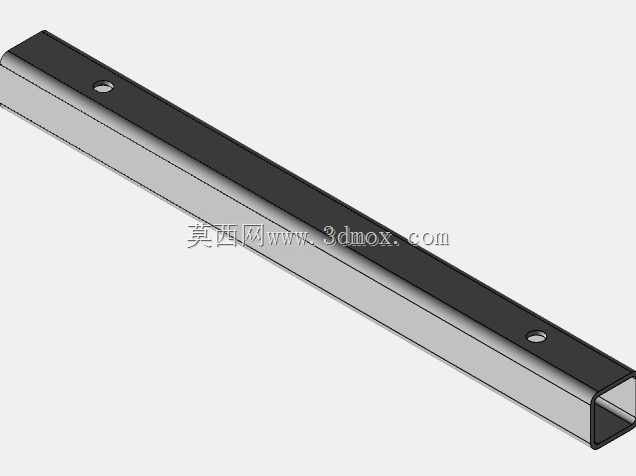

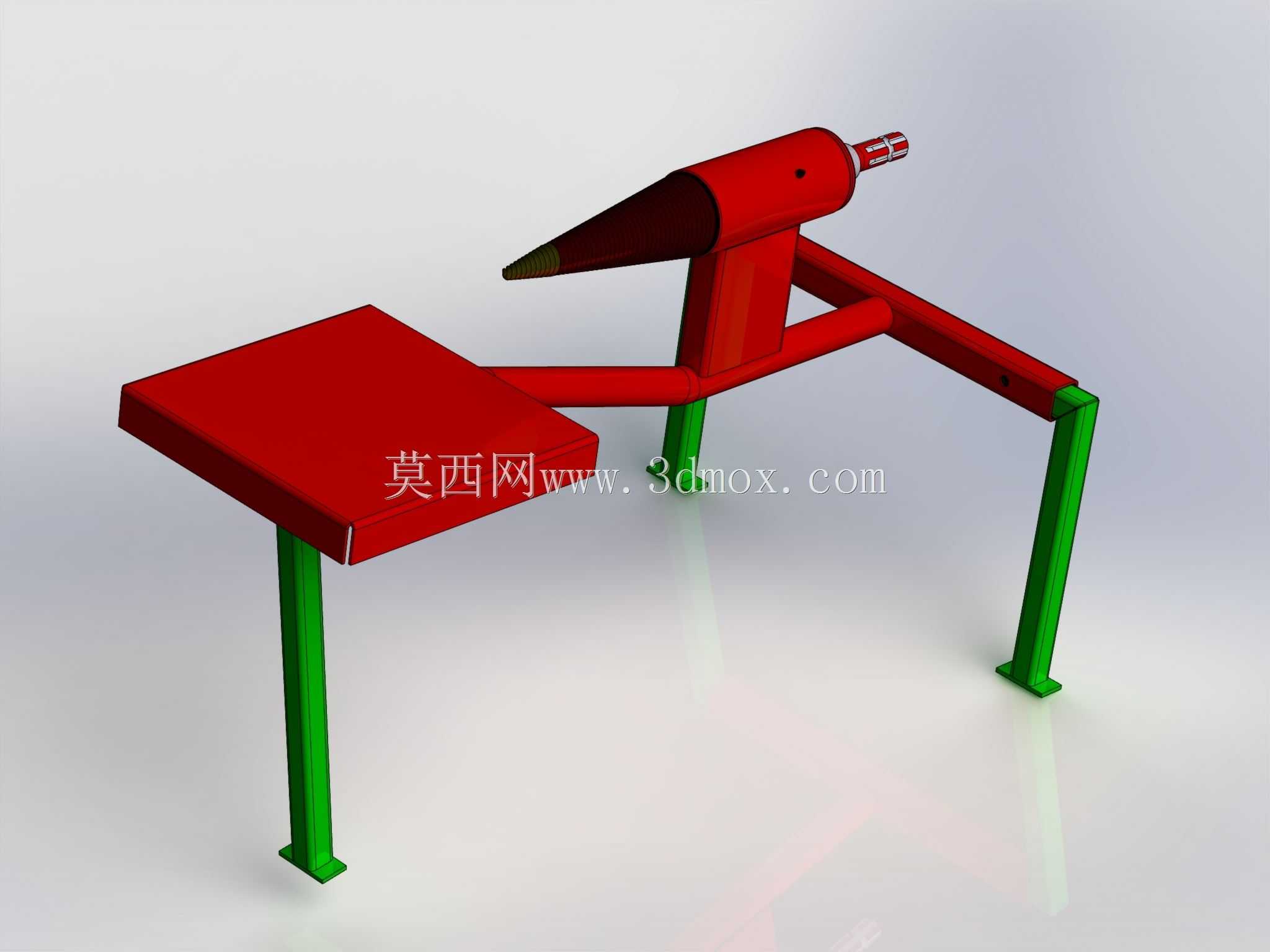

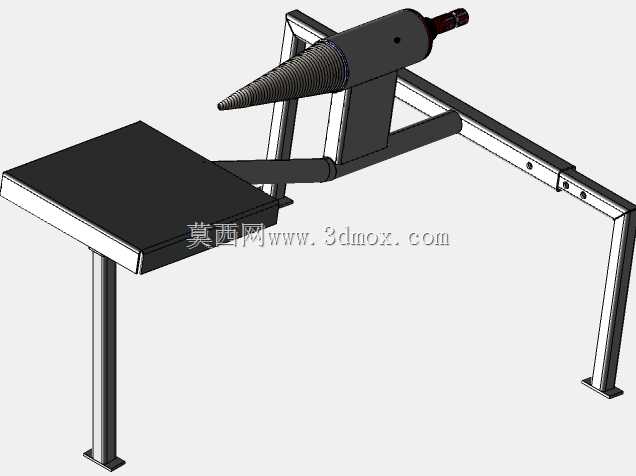

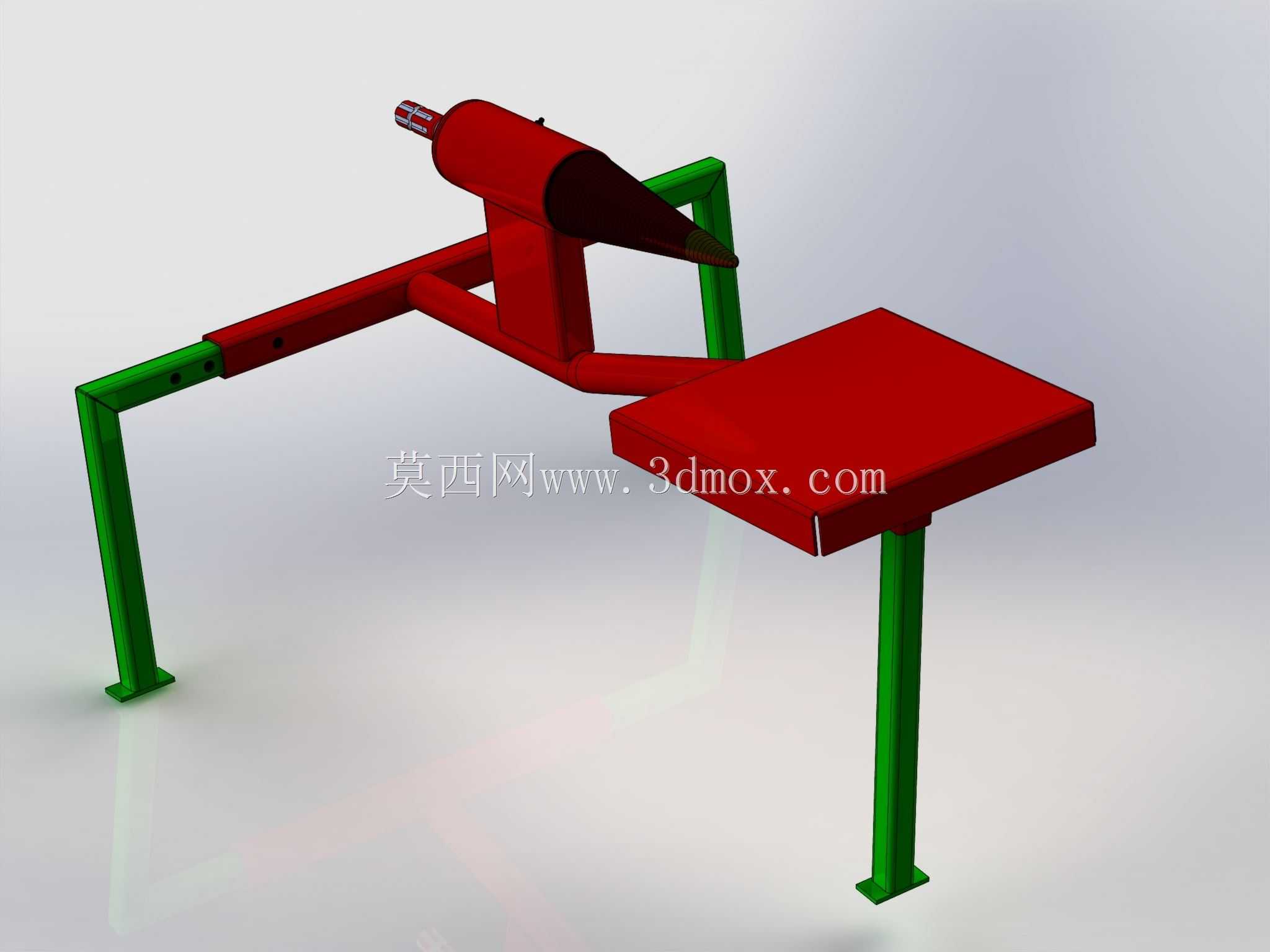

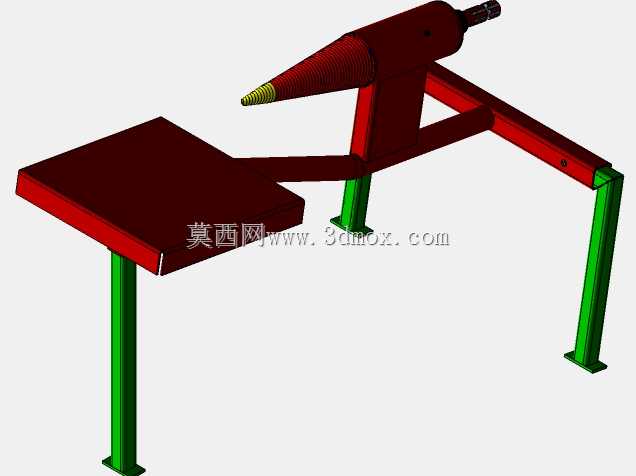

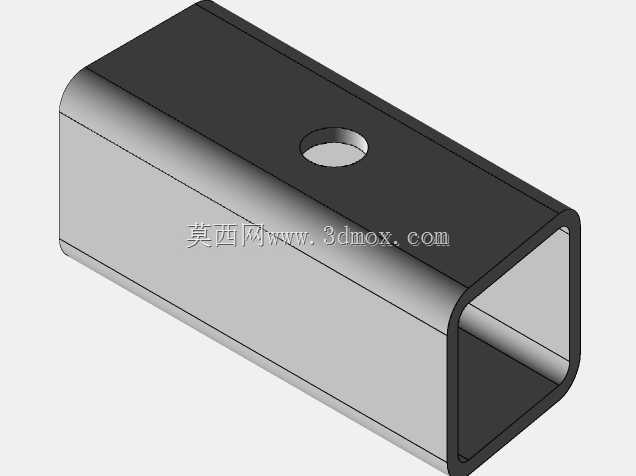

　　装置的支撑结构采用立式支腿加水平作业台面的布局，两个立式支腿底部预留了地脚安装孔，可直接通过膨胀螺栓固定在水泥作业地坪或者钢制工装平台上，安装边界的横向跨度控制在800mm、纵向进深650mm，整体作业高度调整到900mm，刚好匹配人工上料的舒适操作高度，不需要额外搭建操作站台就能完成单人上料作业。水平台面作为原木进料的承载基准，台面边缘做了15mm的折边强化，避免长期受木料撞击出现台面变形，台面与锥形轴作业端的间隙控制在30mm，既能保证木料顺利推送至作业位，又能防止碎木料卡入传动间隙造成机构卡滞。从结构设计的细节来看，连接锥形轴与电机输出端的传动臂采用箱型焊接结构，相比单薄的板材焊接结构，箱型截面的抗扭刚度提升40%以上，

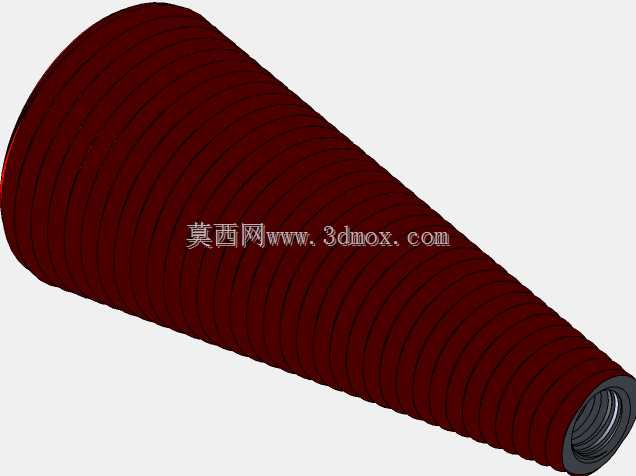

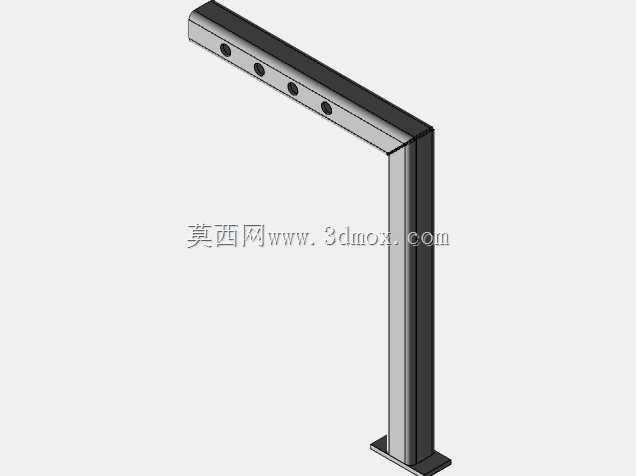

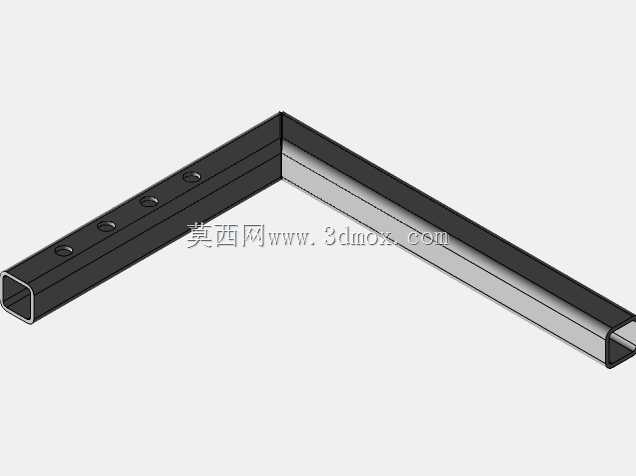

　　能承受锥形轴楔入硬木时产生的侧向反作用力，避免长期作业出现传动臂变形导致的锥轴跳动问题。锥形轴的锥度设置为1:8，这个锥度参数是经过多轮木料劈分测试选定的：锥度过大时楔入阻力会直线上升，容易造成电机过载堵转；锥度过小则会导致楔入行程过长，作业效率下降，1:8的锥度刚好平衡了楔入阻力与作业行程的关系，针对常见的松木、杨木等软质木料，单根木料的分离作业时长可控制在8秒以内。支腿部分采用等边角钢焊接而成，支腿与台面、传动臂的连接位置都设置了三角形加强筋，所有焊接位置都做了焊后去应力处理，避免焊接残余应力导致长期使用后结构变形。在实际安装适配时，这套装置的电机安装位预留了标准电机的法兰连接尺寸，可直接适配功率2.

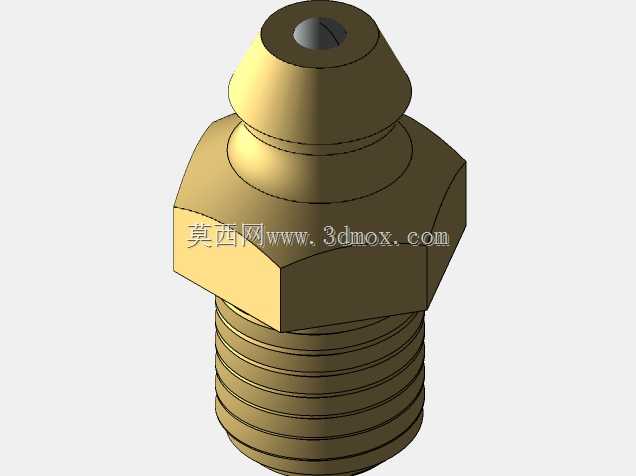

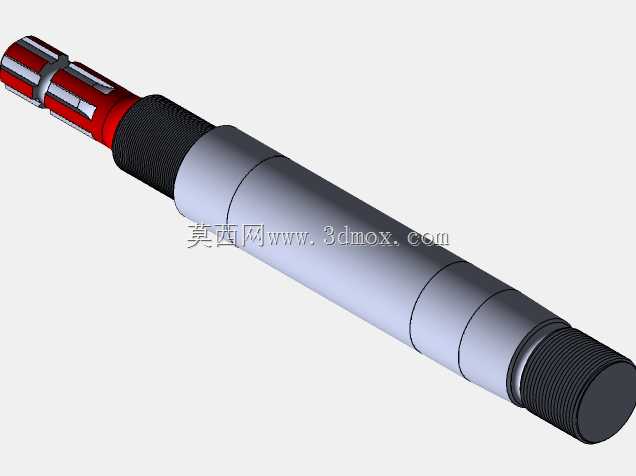

　　2kW到4kW的四级异步电机，不需要额外加工转接法兰，传动端的轴伸采用锥形轴配合平键的连接方式，装拆时不需要专用拉马就能完成锥轴的更换，针对不同硬度的木料作业需求，可更换不同锥角、不同表面粗糙度的锥轴配件：处理硬杂木时可选用表面带浅防滑槽的锥轴，增加楔入时的摩擦力，避免锥轴在木料表面打滑空转；处理软质松木时可选用光滑表面锥轴，减少木料纤维的拉扯撕裂，提升分离后木料端面的规整度。作业过程中，操作人员只需要将待分离的原木放置在水平台面上，将原木待劈分的端头对准锥形轴的尖端位置，缓慢推送木料，锥轴旋转时会自动啮入木料内部，顺着纤维方向将木料逐步撑开，整个过程不需要操作人员施加过大的推送力，作业安全系数远高于传统的斧头劈砍或者直刃劈木机结构。另外这套结构的维护边界也做了充分考虑，所有转动配合位置都预留了注油孔，日常维护时不需要拆解结构就能完成润滑脂加注，锥轴作为易损件，其连接位置设置了轴向定位销，更换时只需要拔出定位销就能拆下旧锥轴，更换新件后重新插入定位销即可完成装配，整个更换过程不超过10分钟，能大幅减少设备停机维护的时间。针对林区作业场地地面不平整的情况，支腿底部还预留了可调脚杯的安装螺纹孔，在没有条件做水泥地坪的临时作业点位，可安装可调脚杯来调整台面水平度，保证锥轴的作业轴线与进料方向保持平行，避免因台面倾斜导致木料受力偏移出现卡料问题。
