三点悬挂式农用液压吊臂结构设计

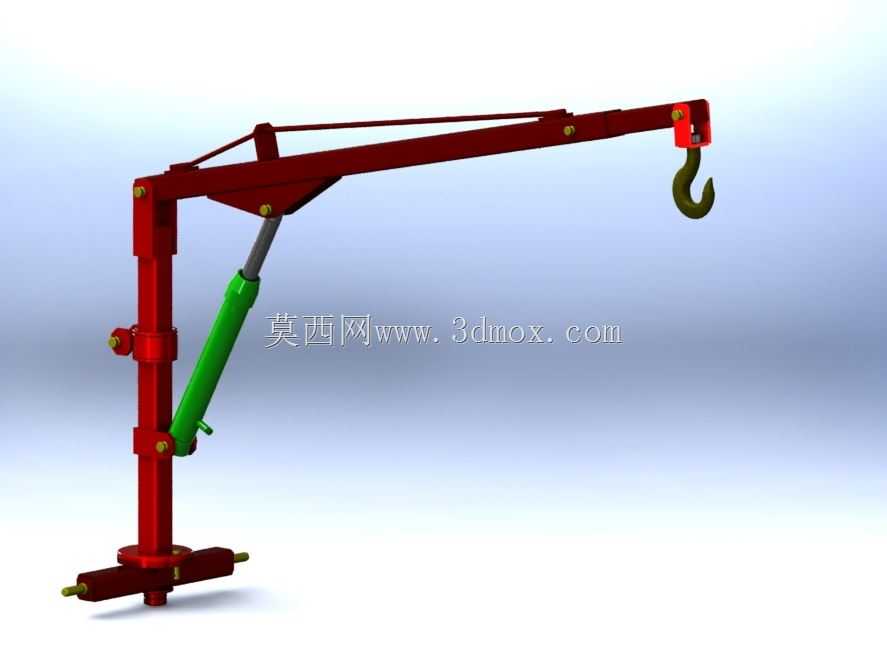

　　这款配套农用拖拉机的三点悬挂液压吊臂，主要面向中小型农场、零散地块作业场景，解决农资转运、小型农机具吊装、田间零散重物装卸的实际需求，适配多数常规马力段轮式拖拉机的后悬挂接口，无需对拖拉机本体做额外改装即可完成挂载，填补了田间作业场景下无专用小型起重设备的空白。不同于大型工程起重设备，该吊臂的设计完全贴合农用场景的使用边界，整体结构采用立柱加折叠臂的布局，底部安装座直接匹配拖拉机标准三点悬挂挂接点，两个下挂点对应拖拉机下拉杆接口，上挂点对应拖拉机中央拉杆位置，安装时仅需调整悬挂拉杆长度即可完成水平校准，安装后整机横向宽度控制在拖拉机后轮轮距范围内，不会超出农机具上路行驶的宽度限值，田间转移时不会刮蹭作物或田埂。从功能实现逻辑来看，

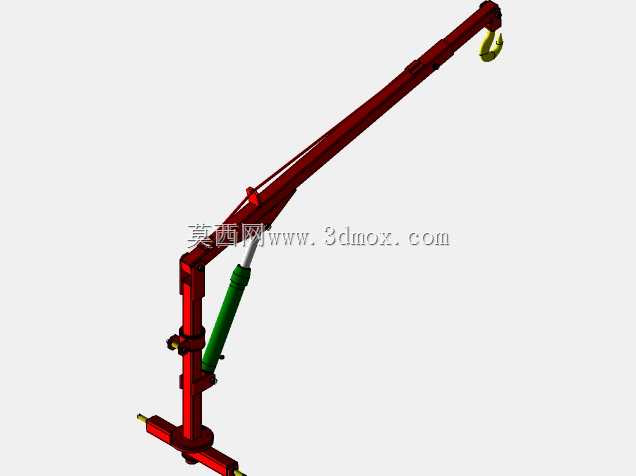

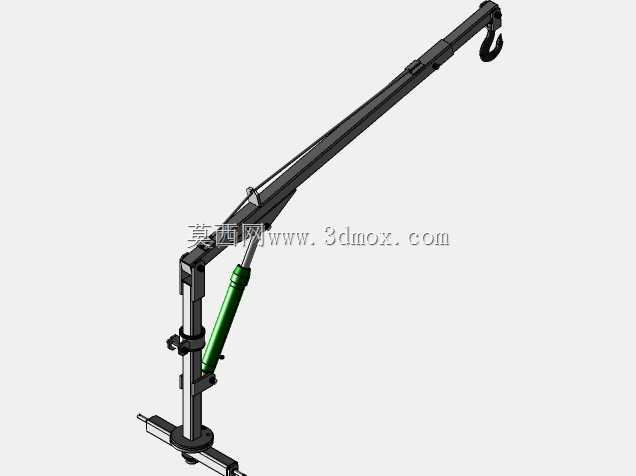

　　吊臂的变幅动作完全依赖单根双作用液压油缸驱动，油缸上下端均采用铰接式安装，上端连接折叠臂中段，下端固定在立柱下部支座，作业时通过拖拉机自带的液压输出接口提供压力油，操控拖拉机液压分配器即可完成吊臂的抬升与下放，无需额外配置独立液压动力单元，大幅降低了机具的制造成本与维护难度。臂体末端配置标准起重吊钩，吊钩带有防脱锁片结构，避免吊装过程中吊索滑脱，臂体上预留的多个铰接孔位可根据吊装重量、作业半径需求调整油缸与臂体的连接位置，小作业半径下可满足额定载荷的吊装需求，大作业半径下可覆盖更远的吊装点位，适配不同的田间作业工况。结构设计层面，立柱采用厚壁矩形钢管焊接成型，立柱与底部安装座之间设置加强筋板，承受吊装过程中的弯矩与扭矩载荷，

　　臂体采用变截面箱型焊接结构，在保证整体结构强度的前提下尽可能降低自重，减少拖拉机后悬挂的载荷负担，所有铰接点位均配置耐磨铜套与润滑注油嘴，日常作业时可定期加注润滑脂，降低铰接部位的磨损量，延长机具的整体使用寿命。实际作业过程中，该吊臂可完成袋装化肥、种子从运输车辆到田间的转运吊装，也可完成犁、耙等小型农机具的挂载与拆卸作业，在果园场景下还可辅助完成果实周转箱的短距离吊装转运，作业时吊臂的水平回转依靠拖拉机本身的转向动作配合悬挂机构的摆动实现，无需额外配置回转支承结构，进一步简化了整体结构，降低了故障发生概率。考虑到田间作业的复杂路况，吊臂的所有外露结构件均做了防锈涂装处理，液压油缸外露活塞杆部位配置防尘护套，避免田间泥沙、

　　秸秆碎屑刮蹭活塞杆表面，造成液压密封件的早期损坏，非作业状态下可将折叠臂下放至水平位置，通过立柱上的固定锁销将臂体锁定，减少道路转移过程中的臂体晃动，提升行驶安全性。安装边界方面，该吊臂挂载后整机纵向尺寸不会超出拖拉机后悬挂的允许伸出长度，作业时的最大起升高度可满足常规农用运输车辆的货箱高度吊装需求，最小作业半径下可贴近拖拉机后轮位置完成重物吊装，不会出现作业盲区，整体结构没有复杂的电控或传动部件，普通农机操作人员经过简单熟悉即可完成操作与日常维护，适配广大农村地区的使用与维修条件。
