紧凑型立式离心循环水泵结构设计

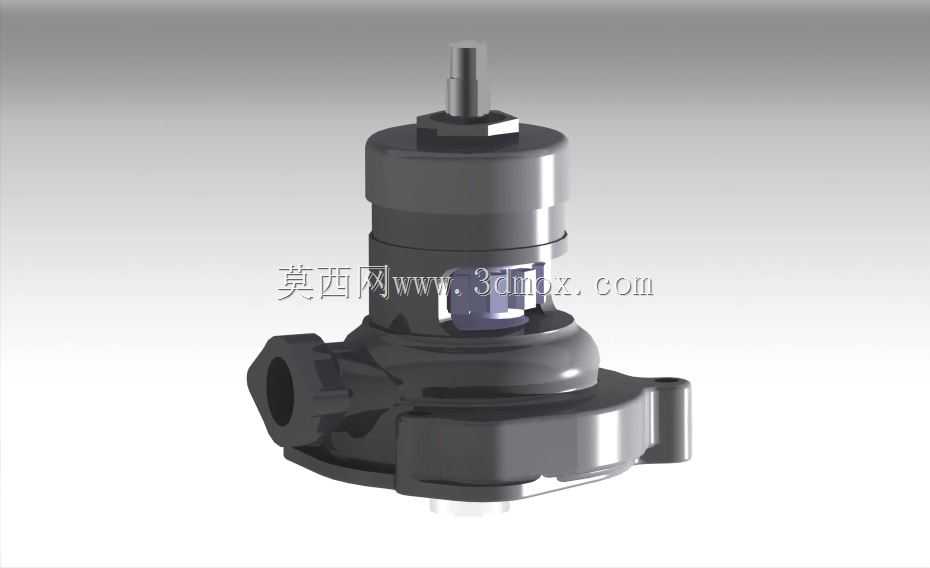

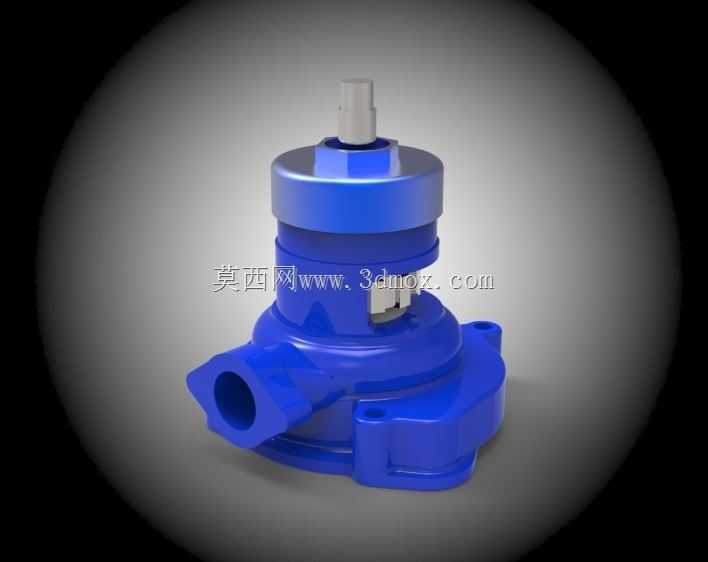

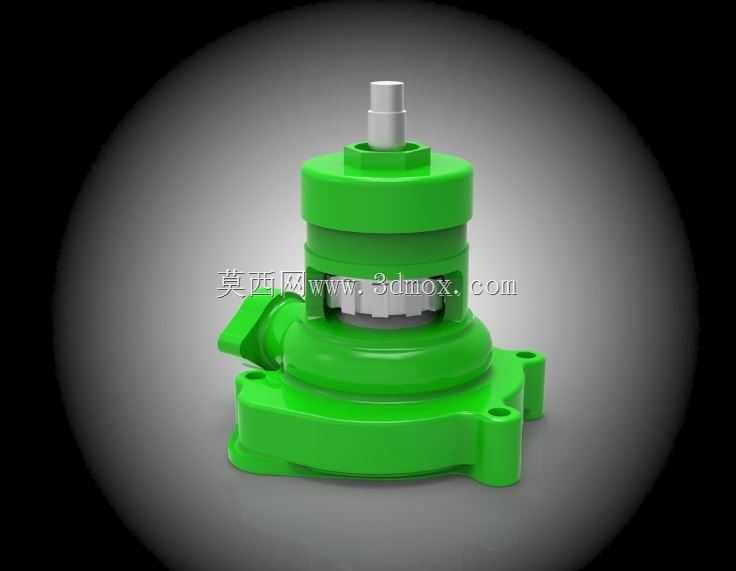

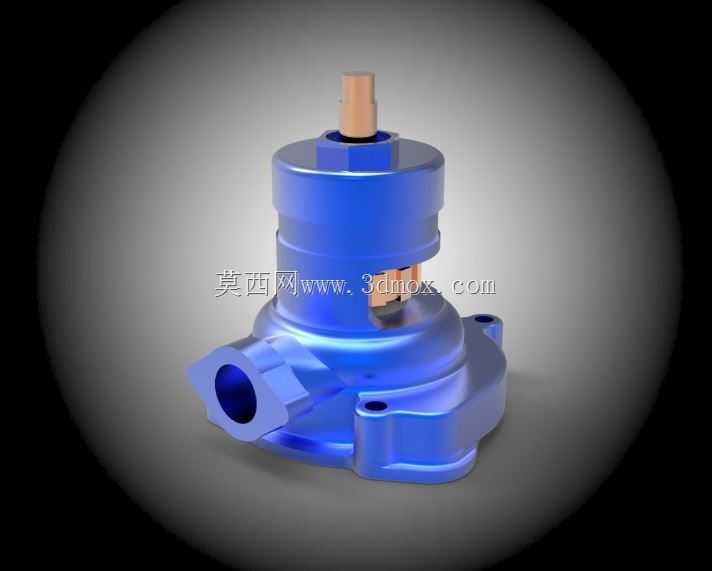

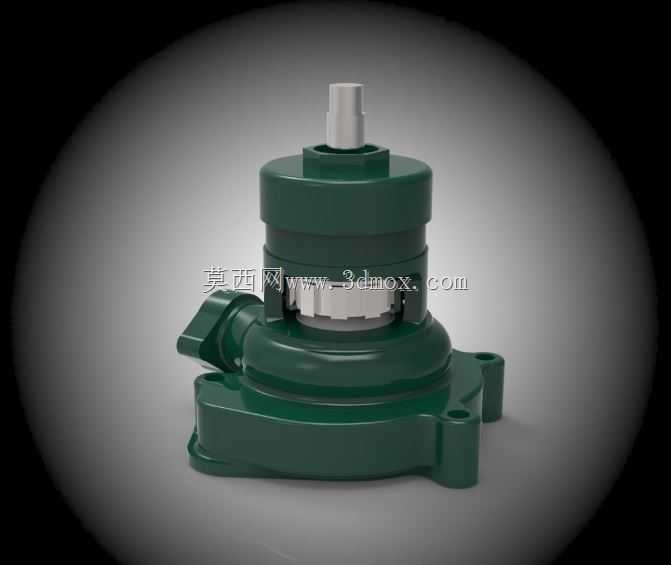

　　这款立式结构的循环水泵，主要面向小流量闭式循环回路的流体输送需求，常见应用场景覆盖小型工业设备冷却回路、民用采暖热水循环、小型工控设备散热系统、实验装置流体循环等场景，这类场景对泵的安装空间占用、运行振动、密封可靠性都有较为严苛的要求，不同于大流量输水用的开式泵组，这类循环泵不需要过高的扬程冗余，更侧重长期连续运行的稳定性与安装适配性。从结构设计逻辑来看，该泵采用立式同轴直联布局，动力输入轴从泵体顶部伸出，可直接匹配标准驱动电机，省去了联轴器与外置轴承座的额外安装空间，整体外轮廓呈阶梯圆柱叠加侧置流道的形态，泵体底部预留带安装孔的固定法兰边，可直接通过螺栓固定在设备基座或者管路支架上，安装时不需要额外搭建复杂的支撑结构，

　　进出液口采用侧置正交布局，进水口与出水口分别位于泵体下部的两个垂直方向，接口为标准内螺纹结构，可直接对接常用规格的金属或者塑料管路，减少了管路转接带来的泄漏风险。泵体的过流部件采用蜗壳式流道设计，叶轮内置在泵腔中部，轴封位置设置在叶轮上方与轴承腔之间，采用机械密封结构替代传统填料密封，能有效降低循环回路内的流体沿轴向外泄的概率，适配水基冷却液、低粘度导热油等多种常见循环介质，轴承腔集成在泵体上部的筒状结构内，上下两处轴承分别承受径向载荷与少量轴向力，不需要额外配置外置润滑系统，填充的润滑脂可满足长期运行的润滑需求，日常维护仅需按运行周期检查密封件磨损情况即可。在安装边界尺寸上，该泵整体高度控制在紧凑范围内，

　　最大外径位于上部轴承腔位置，侧置进出液口的外伸长度较短，安装时预留的操作空间仅需覆盖螺栓拆装与管路对接的范围即可，不需要预留过大的检修空间，适合集成在空间紧凑的成套设备内部。从功能特性来看，该泵的运行转速适配常规四级或六级驱动电机的输出转速，流量曲线平缓，在回路阻力小幅波动时能保持相对稳定的循环流量，不会因为管路局部堵塞出现流量骤降的问题，泵体外壳采用一体铸造成型后做机加工处理，流道内壁光滑度较高，能减少流体在泵腔内的沿程阻力损失，降低运行过程中的水力噪声，立式结构的设计也让泵腔内的残留流体可以在停机后通过低位接口完全排出，避免冬季低温环境下残留流体结冰胀裂泵体的问题。在实际选型适配时，需要注意该泵的入口压力耐受范围，

　　不适合用于高入口压力的长距离输水场景，仅适配闭式循环回路的低压工况，安装时要保证泵轴与驱动电机轴的同轴度偏差在允许范围内，避免轴承受偏载导致过早磨损，进出液口的管路要做适当的支撑固定，避免管路重量直接作用在泵体接口上导致接口开裂。建模过程中对泵体的壁厚过渡做了均匀化处理，所有转角位置都设置了铸造圆角，避免铸造过程中出现应力集中或者缩孔缺陷，安装法兰的螺栓孔位置公差按照通用机械安装标准设定，可兼容多数同规格循环泵的安装尺寸，方便设备运维时的备件替换。
