在小型气动动力输出场景中,径向排布的多缸气动结构一直是紧凑动力单元的优选方案,这类结构最初的应用场景可追溯到早期小型气动工具、教学演示动力台架,以及部分需要低转速大扭矩输出的轻型气动设备上,相较于轴向排布的气缸结构,径向布局能在更小的整体直径范围内布置更多做功单元,同时让曲轴的受力更均衡,减少单侧载荷带来的轴承偏磨问题。

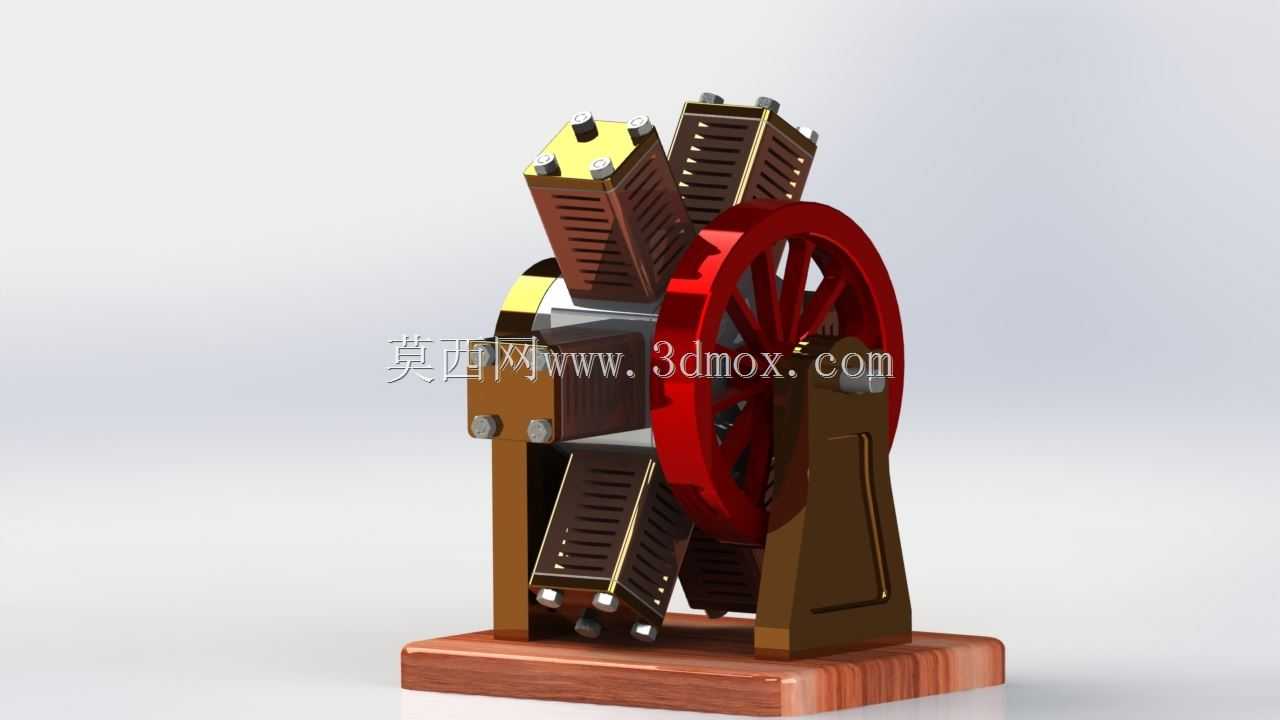

这套六缸径向气动结构的做功逻辑依托压缩空气作为动力介质,六个气缸沿中心曲轴的回转中心呈放射状均匀排布,每个气缸的活塞通过连杆与中心曲柄销铰接,当压缩空气按预设配气顺序依次进入对应气缸的做功腔时,活塞在气压作用下做直线往复运动,通过连杆将直线推力转化为曲轴的旋转扭矩,最终通过端部的飞轮将动力向外输出。区别于内燃机的爆燃做功逻辑,气动结构的做功过程无燃烧反应,因此不需要配套复杂的散热、点火、燃油喷射系统,整体结构的冗余部件更少,维护门槛更低,适合在无防爆要求的洁净车间、教学实验室等场景下作为动力演示或小型工装的动力源使用。

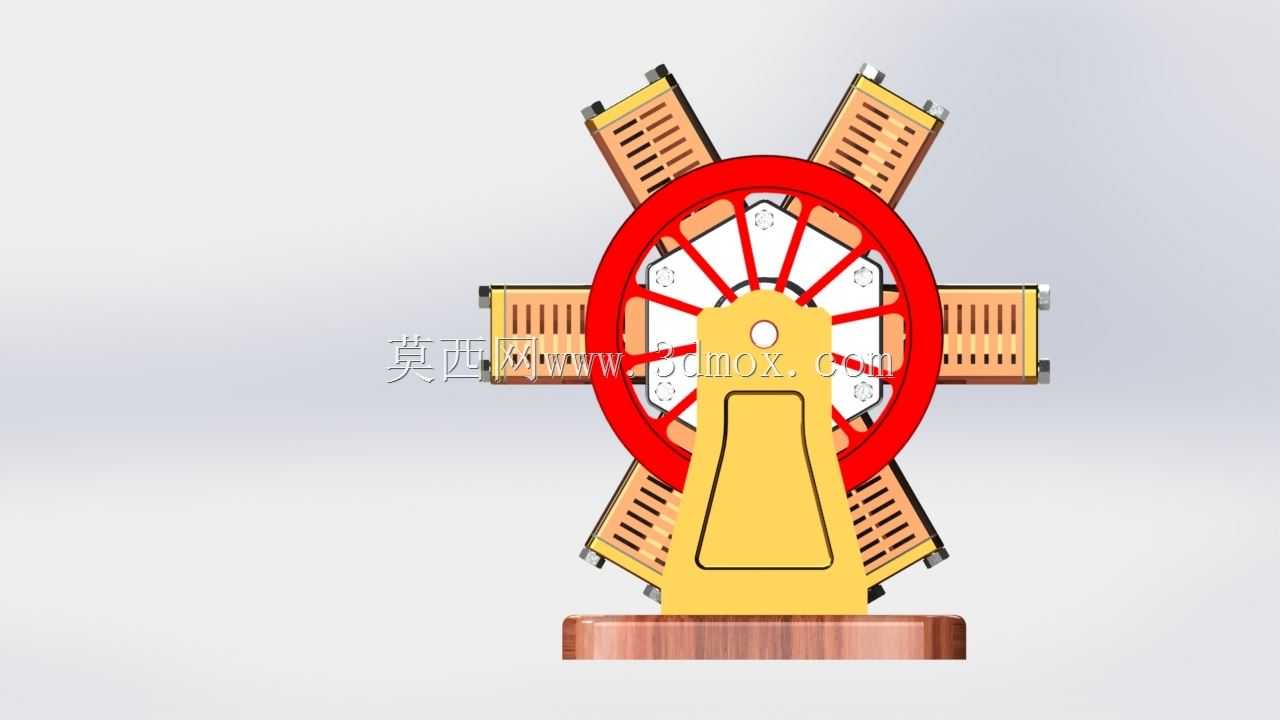

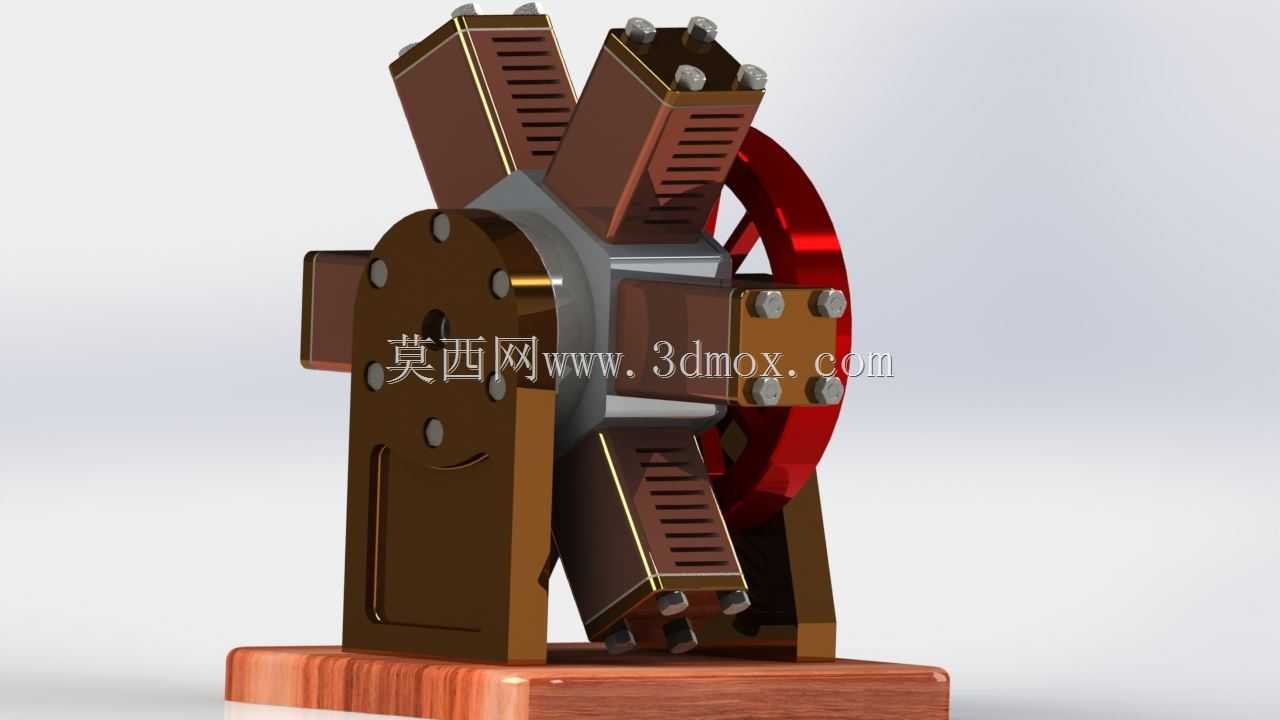

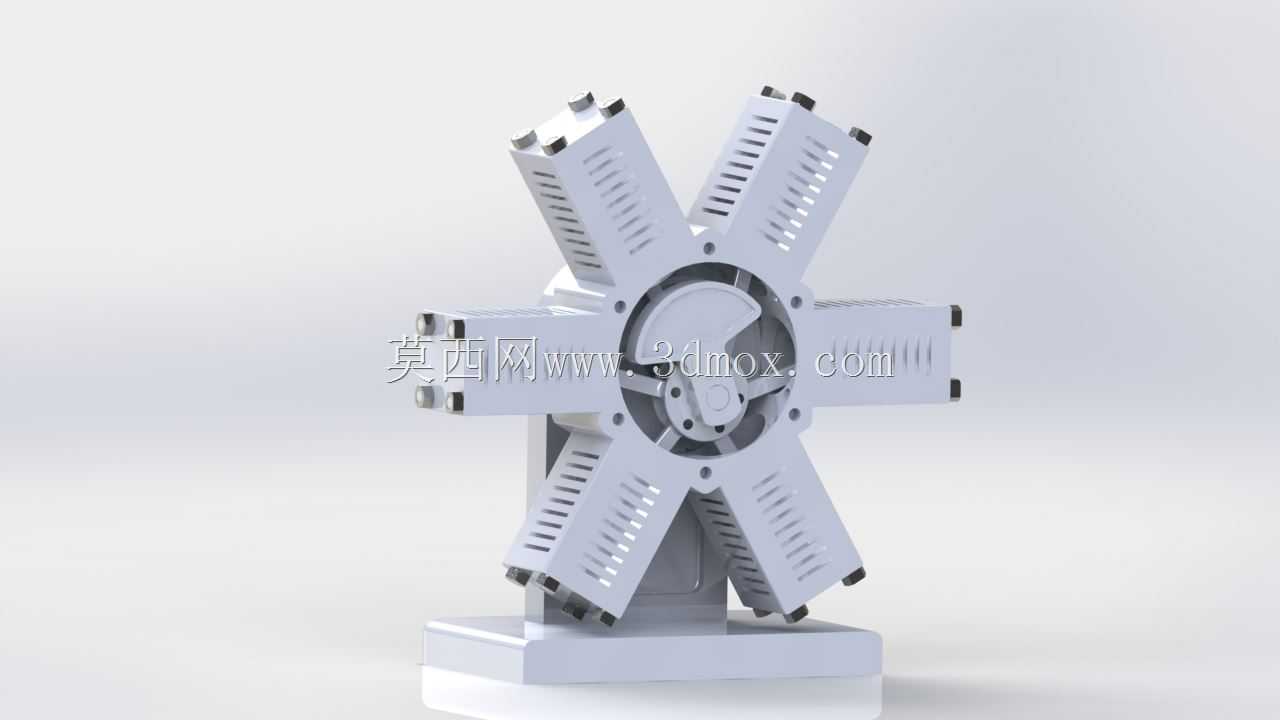

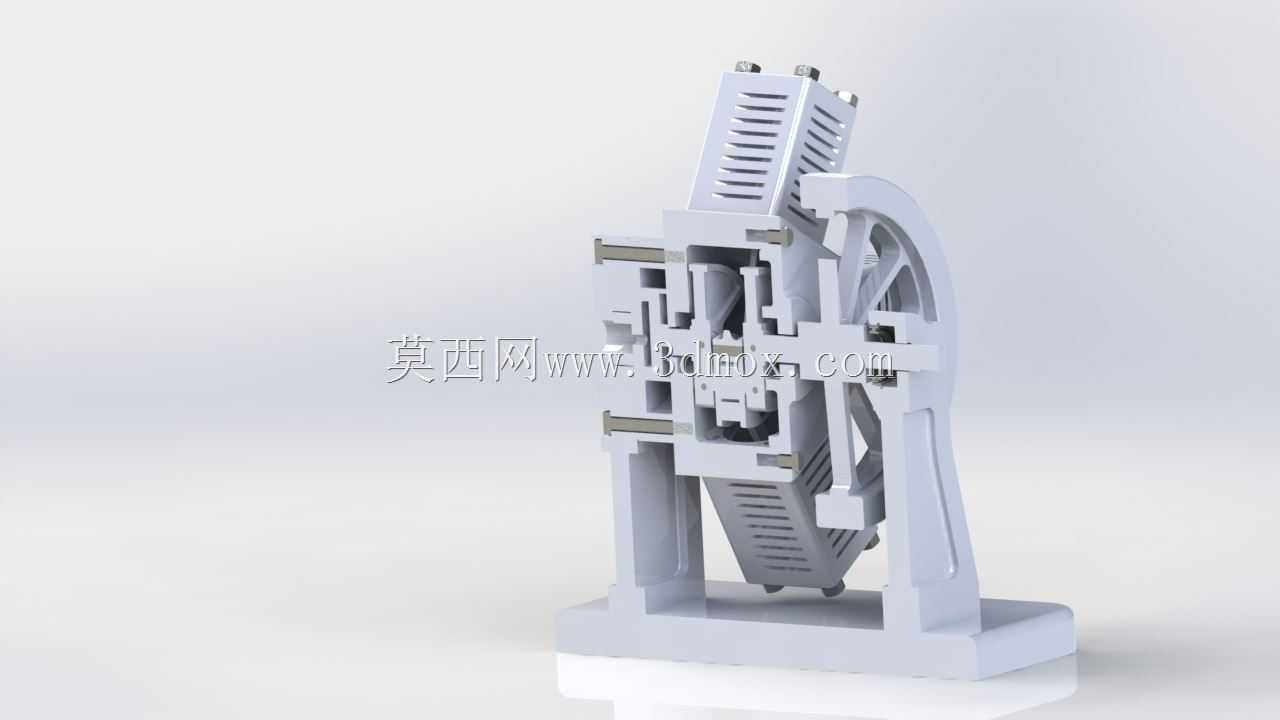

从结构设计的角度来看,这套装置的气缸体采用独立模块化设计,每个气缸单元可单独拆解更换,缸体外侧设计有散热鳍片结构,虽然气动做功过程的温升远低于内燃机,但连续高速运转时压缩空气膨胀吸热后的温差仍会在缸体表面形成凝露,鳍片结构一方面可以增大与空气的接触面积平衡缸体温度,另一方面也能作为结构加强筋提升缸体的刚性,避免长期往复载荷下出现缸筒变形。中心曲轴采用单偏心曲柄销设计,六个连杆的大端共同铰接在同一个曲柄销上,这种设计能大幅简化曲轴的加工工艺,不需要为每个气缸设置独立的偏心轴颈,同时六个气缸交替做功的间隔角度仅为60度,动力输出的平顺性远优于少缸结构,曲轴运转时的扭矩波动更小,端部配套的大直径飞轮主要用于储存做功冲程的能量,带动活塞顺利越过止点位置,保证运转的连续性,飞轮的轮辐采用镂空设计,在保证转动惯量满足需求的前提下尽可能降低整体重量,减少启动时的惯性阻力。

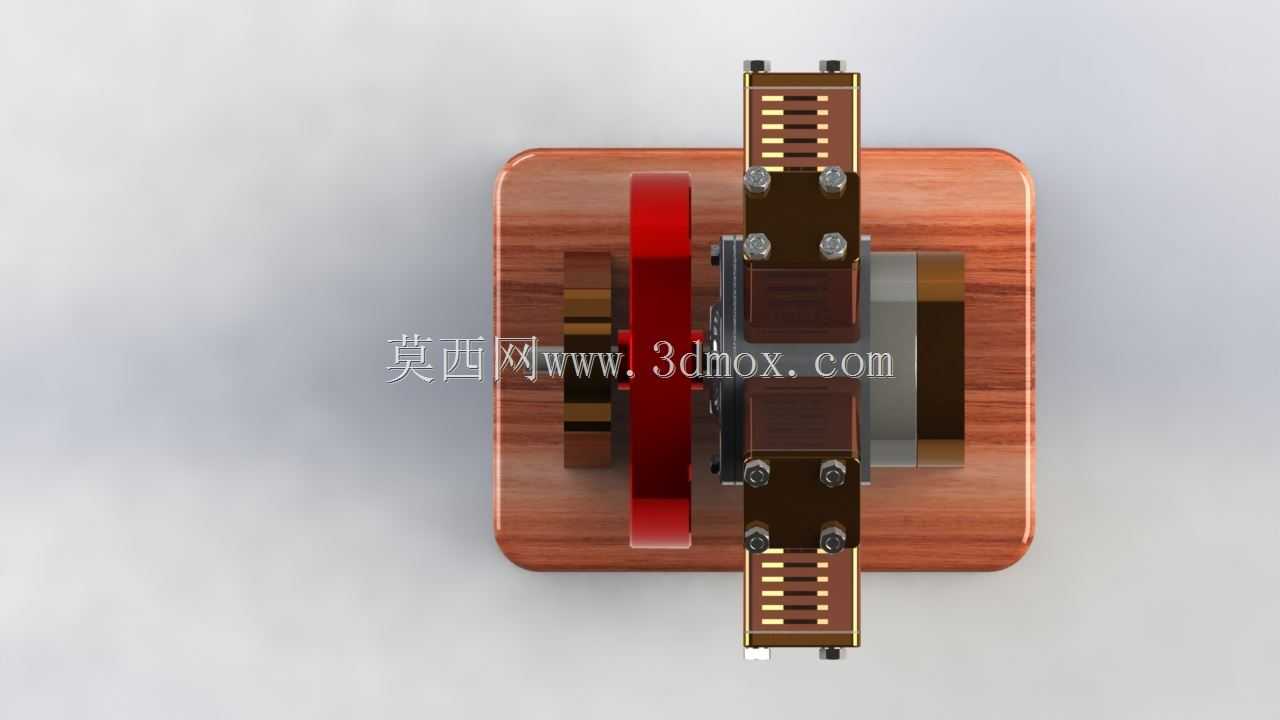

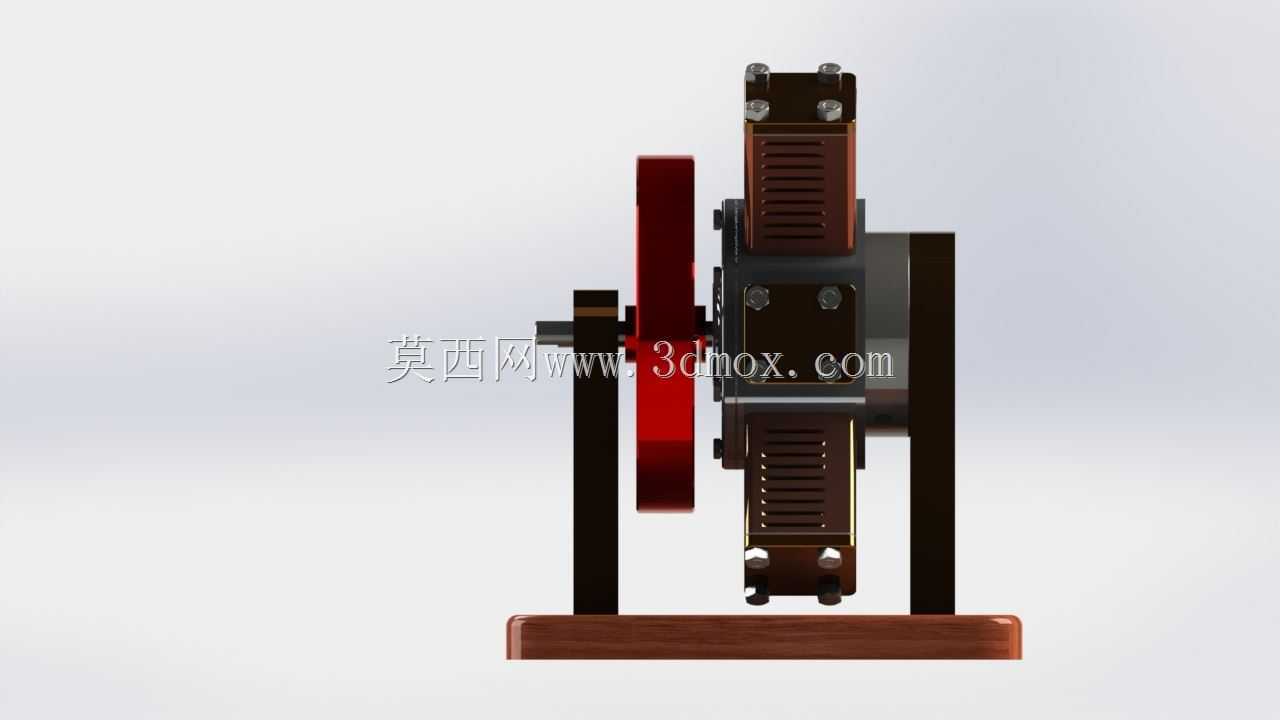

安装边界方面,整套装置通过底部的实木基座完成固定,基座上预留了与支架连接的定位孔位,支架采用立式支撑结构,分别承托曲轴的两端轴承位,保证曲轴回转中心与安装基准面的平行度,六个气缸沿径向向外延伸的最大轮廓直径需在安装时预留足够的安全间隙,避免运转过程中气缸与周边防护结构发生干涉,进气接口统一布置在缸体后侧的配气座上,配气座内部的旋转配气阀与曲轴同步转动,按做功顺序依次接通对应气缸的进气通路,同时将做完功的低压空气通过排气通道引出,配气阀的配合间隙控制在微米级,既保证转动灵活又能减少压缩空气的泄漏量,提升整体的能量利用效率。
在实际选型适配时,这类径向六缸气动结构的输出扭矩与进气压力呈正相关,常规0.6-0.8MPa的工厂常规压缩空气压力下即可稳定输出动力,不需要额外配置增压设备,运转转速可通过进气端的节流阀进行无级调节,适合作为教学演示模型直观展示曲柄连杆机构的运动原理、多缸动力的做功顺序,也可经过密封性能优化后作为小型气动设备的动力核心,搭配减速结构后驱动轻型输送带、小型旋转工作台等负载。结构设计过程中需要重点关注连杆大端与曲柄销的润滑结构,由于无燃油携带润滑油的润滑路径,这类装置通常采用脂润滑或独立的微量油雾润滑,保证铰接位置的磨损量控制在合理范围内,同时活塞与缸筒之间的密封件选用低摩擦阻力的气动密封件,减少往复运动的阻力损失,提升动力输出的效率。
