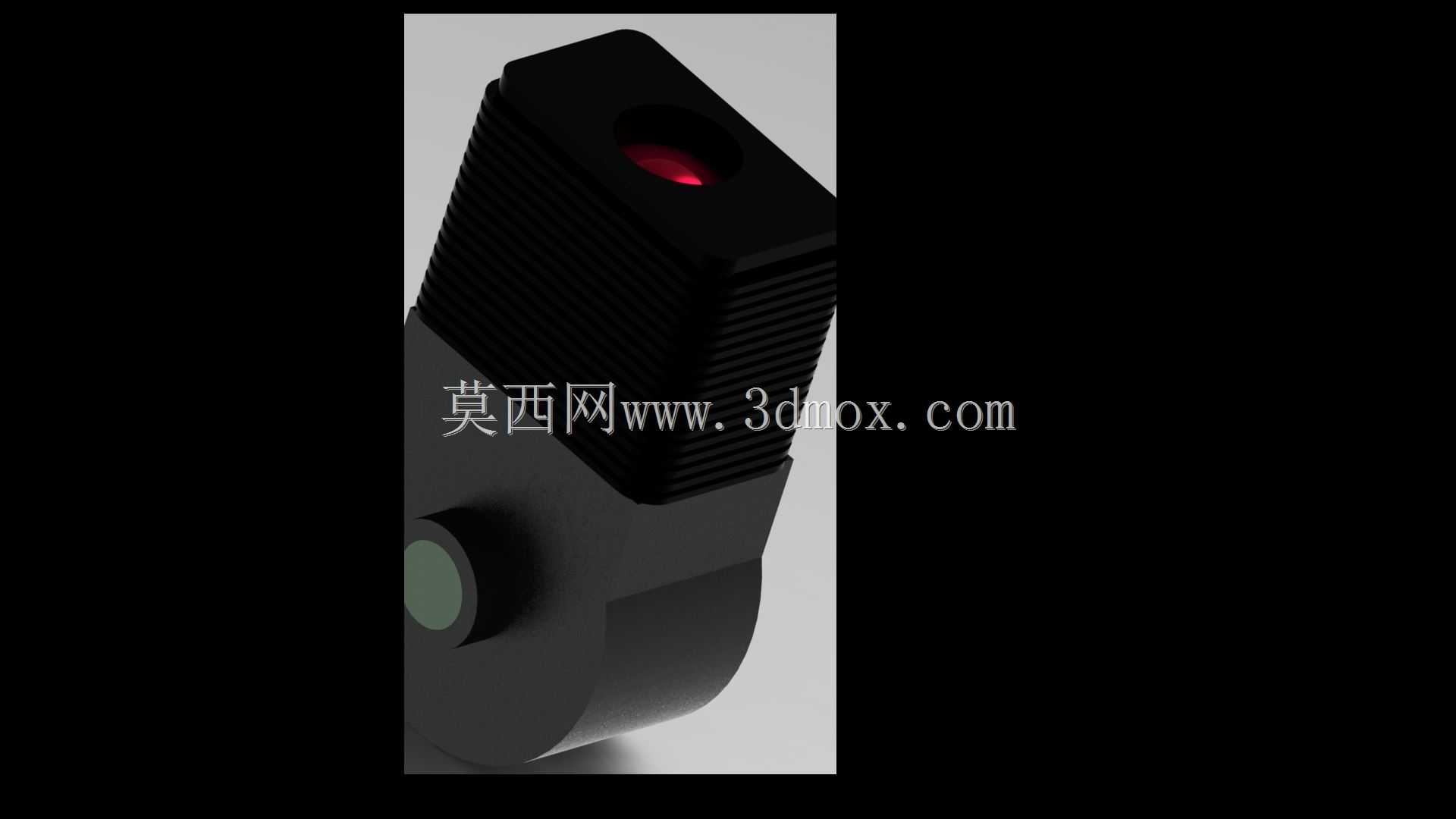

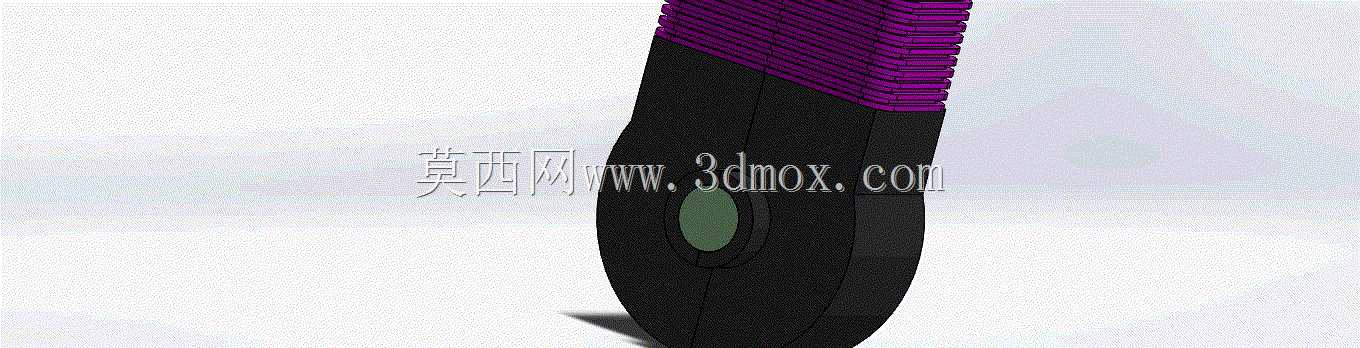

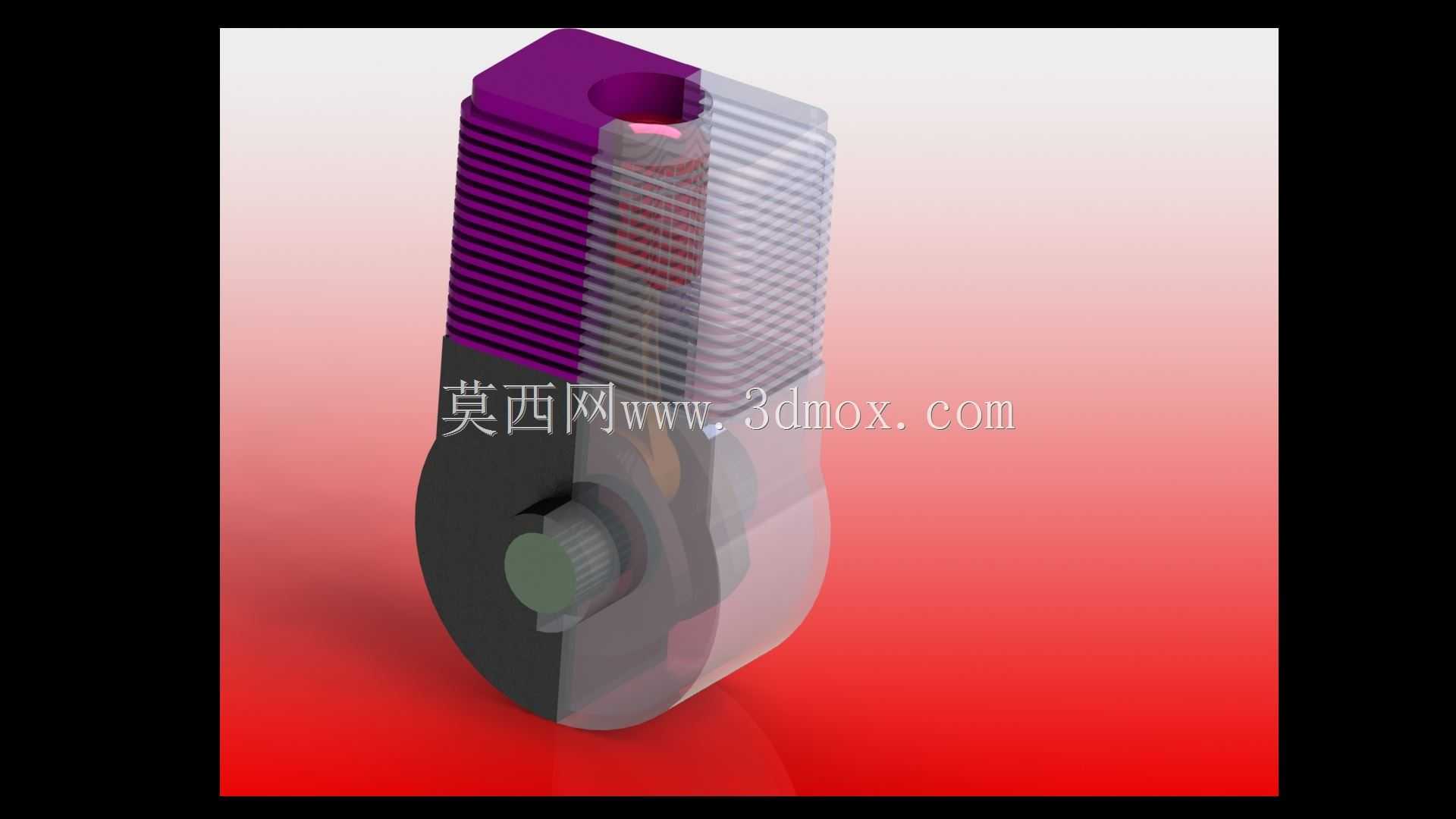

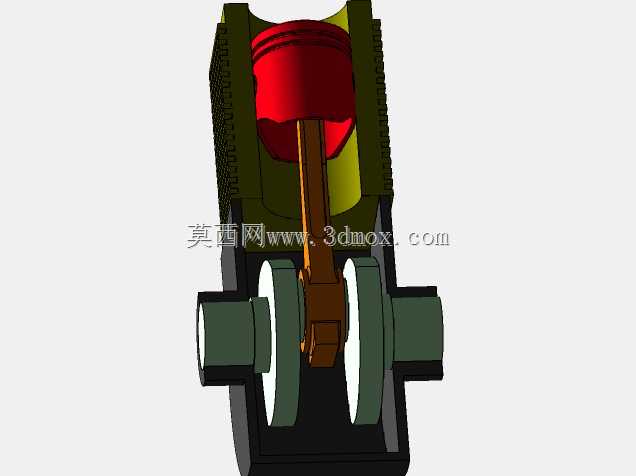

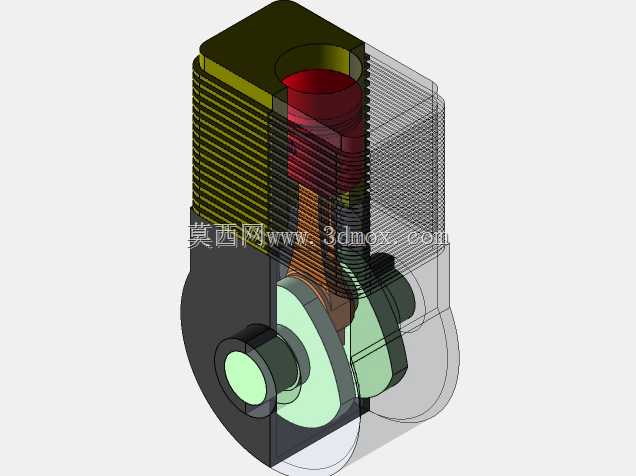

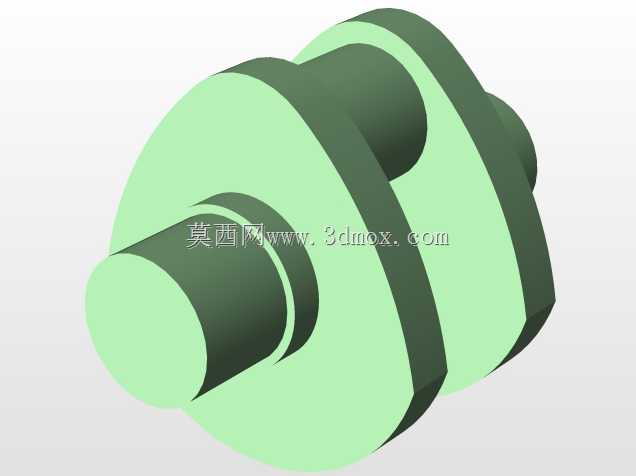

这套单缸内燃机的三维结构,完整还原了往复式动力机械的核心传动逻辑,在小型通用动力、农用机械、教学演示场景中有着极高的参考价值。从结构布局来看,模型完整呈现了气缸套、活塞组件、连杆、曲轴支撑座的装配关系,活塞在气缸内做上下往复直线运动,通过连杆将直线作用力转化为曲轴的旋转扭矩,最终通过曲轴端部的输出轴端向外传递动力,整套运动副的配合间隙在建模阶段就做了工程化预留,活塞环槽、连杆小头衬套、曲轴主轴承位的结构都做了细节还原,没有做过度简化处理。
做这类动力结构建模时,首先要明确各运动部件的行程边界,活塞的上止点、下止点位置直接决定了气缸的有效工作容积,建模时需要先敲定曲柄半径与连杆长度的比值,这个参数直接影响内燃机的运转平顺性与侧推力大小,比值过小会导致活塞对气缸壁的侧压力激增,加剧缸套磨损,比值过大则会让整机高度尺寸超标,给后续安装布置带来麻烦。这套模型里的曲柄连杆比取了通用小型内燃机的常用区间,既保证了结构紧凑性,也兼顾了运动副的受力合理性。

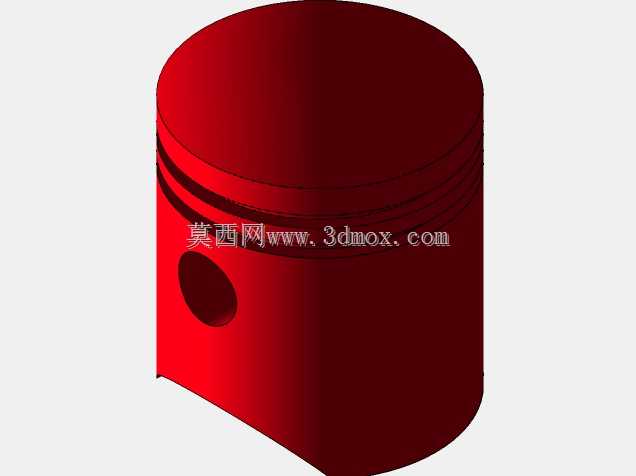

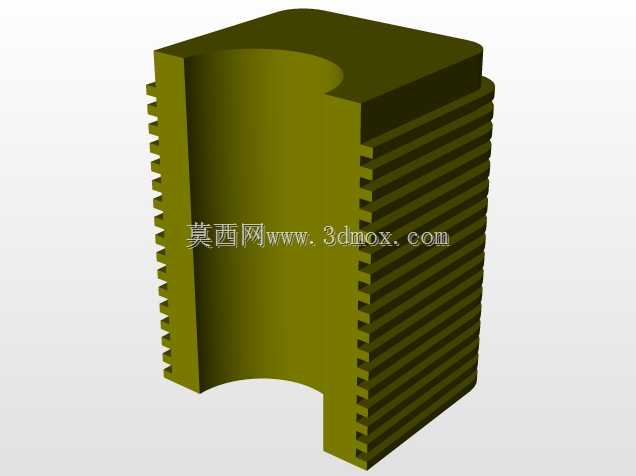

从安装边界来看,曲轴两端的支撑轴颈做了同轴度约束,两个主轴承座的安装端面共面,预留了标准紧固件的安装孔位,气缸套外壁的散热鳍片结构也做了完整呈现,这类鳍片的间距、高度都经过了散热效率的校核,在风冷式单缸内燃机上,鳍片的散热面积直接决定了持续运转时的热平衡温度,建模时不能随意删减鳍片数量或者改变鳍片厚度,否则会导致实际运行时缸温过高,出现拉缸、功率衰减等问题。活塞顶部的燃烧室凹坑结构也做了还原,这个凹坑的形状直接影响油气混合效率,是决定燃烧充分性的关键结构,不同的凹坑曲率对应不同的喷油角度与压缩比,建模时需要和配气、喷油系统的参数做匹配。
在实际工程应用中,这类单缸结构常作为小型发电机组、微耕机、园林机械的动力源,对结构的可靠性、维护便捷性要求很高。模型里的连杆大头做了分体式设计,和实际工程中的剖分式连杆结构一致,方便拆装维护时从气缸端抽出活塞连杆组件,不需要完全拆解曲轴箱就能完成活塞环、连杆瓦的更换,这个细节是很多新手建模时容易忽略的,很多人会把连杆大头做成整体结构,完全不符合实际装配逻辑。曲轴的平衡块结构也做了完整呈现,平衡块的配重是根据活塞、连杆的往复运动质量做过动平衡匹配的,能抵消大部分往复惯性力,降低整机运转时的振动水平,如果建模时随意修改平衡块的形状或者重量分布,实际加工装配后会出现剧烈振动,根本无法长时间稳定运转。

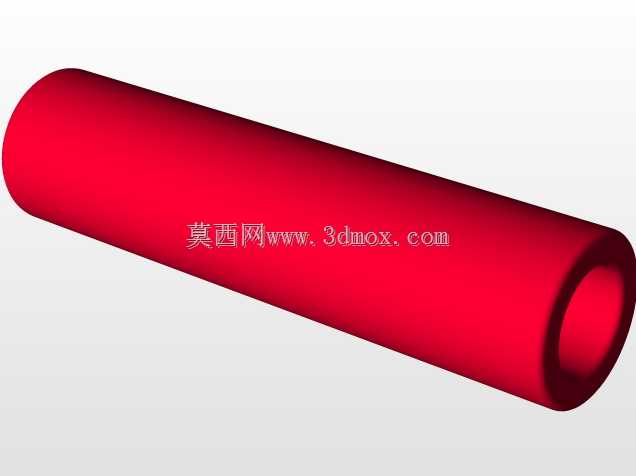

从结构细节来看,活塞销的固定方式采用了全浮式设计,活塞销座两端预留了卡环槽,工作时活塞销可以在连杆小头衬套和活塞销座内自由转动,能让磨损均匀分布,延长部件使用寿命,这个结构细节在模型里也做了准确还原,没有出现结构错误。气缸套与曲轴箱的配合面做了止口定位结构,能保证缸套安装时的同轴度,避免出现缸套偏斜导致的活塞偏磨问题,止口的高度、配合公差都按照通用内燃机的行业标准做了预留,后续如果要做工程化出图,可以直接基于这个模型提取尺寸参数,调整公差后就能用于生产加工。
