三缸径向活塞式动力输出机构结构设计

　　在小型航空动力、农用植保无人机辅助动力、便携应急发电机组这类对动力单元径向尺寸有严格限制的应用场景里，径向布置的活塞动力机构相比直列、V型结构有着天然的布局优势——所有活塞组件围绕中心曲轴呈圆周均布，曲轴的径向受力可以通过多缸同步做功实现自平衡，不需要额外加装体积庞大的平衡轴结构，整机的轴向长度可以压缩到同排量直列发动机的三分之一左右，非常适合安装在空间局促、对整机重量分布均匀性要求高的设备舱内。

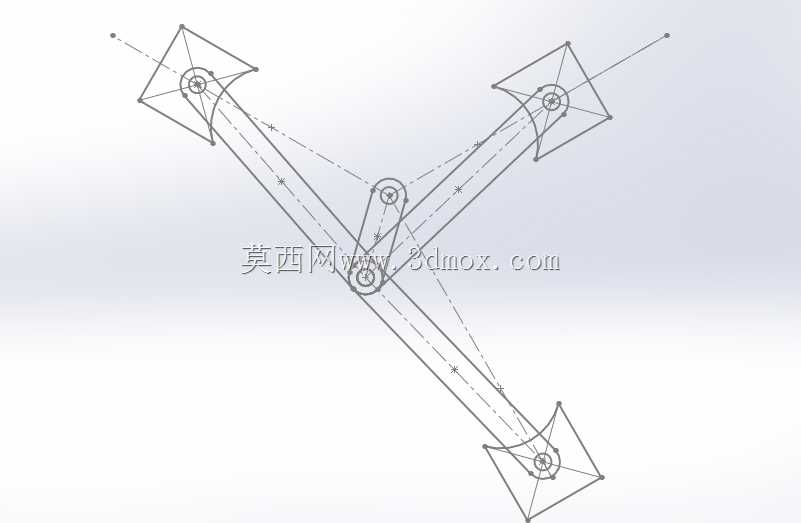

　　这套三缸径向活塞机构的核心设计逻辑，是通过中心曲柄的旋转运动，带动三组呈120度夹角分布的连杆组件，将活塞在对应缸套内的直线往复运动转化为曲轴的旋转扭矩输出。从结构布局来看，三个活塞缸的轴线全部交汇于曲轴的回转中心，每一组连杆的大头端都通过滚针轴承铰接在曲柄销上，小头端通过活塞销与活塞本体连接，这种布置方式下，每一组活塞的做功行程会间隔120度曲轴转角依次触发，曲轴每旋转一周即可完成三次做功循环，动力输出的平顺性远优于同缸数的直列单排结构，曲轴输出端的扭矩波动幅度可以控制在12%以内，不需要搭配大转动惯量的飞轮即可稳定驱动后端负载。

　　从安装边界来看，这套机构的整体外轮廓呈正三角形分布，三个缸套的外端面到中心曲轴轴线的距离为统一尺寸，安装时可以以曲轴中心为定位基准，在三个缸体的连接法兰面上加工定位销孔，与外部的缸体壳体、冷却风道结构实现精准对接，不需要额外调整各缸的位置度。设计过程中特意将连杆的摆动角度控制在12度以内，避免连杆摆角过大导致活塞侧压力过高，加剧缸套内壁的偏磨问题；活塞销的位置相对活塞中心向做功侧偏移了0.8mm，能够在活塞越过上止点时平稳切换受力面，降低活塞换向时对缸壁的敲击噪声。

　　实际应用中，这套机构可以适配二冲程或者四冲程的配气结构，如果搭配二冲程扫气结构，可以进一步简化配气机构的零件数量，整机重量可以控制在同排量四冲程发动机的60%左右，非常适合作为轻型动力伞、小型无人直升机的动力核心；如果搭配四冲程配气结构，则可以降低燃油消耗率，满足长时间连续运行的便携发电机组、小型园林机械的动力需求。结构设计时所有运动副的润滑通道都做了集成化处理，曲轴中心加工有贯通的润滑油道，压力润滑油可以通过曲轴内部的油道直接输送到曲柄销轴承、连杆大头轴承位置，再通过连杆杆身的油孔导流到小头活塞销位置，不需要在外部布置复杂的润滑油管路，既降低了润滑油路的泄漏风险，也进一步压缩了整机的外形尺寸。

　　从运动特性来看，三个活塞的往复惯性力会在径向方向上相互抵消，曲轴主轴承只需要承受输出扭矩带来的反作用力，不需要承担额外的往复惯性力载荷，主轴承的使用寿命可以比同排量直列发动机提升40%以上。设计时对活塞的行程与缸径比值做了优化，将行程缸径比控制在0.85，既保证了足够的扭矩输出特性，也控制了活塞的平均运动速度，在额定转速下活塞平均速度控制在8m/s以内，能够满足长时间高负荷运行的可靠性要求。安装接口方面，曲轴的输出端采用标准的锥面配合键连接结构，可以直接匹配不同规格的联轴器、离合器组件，不需要额外加工转接结构；三个缸体的外部连接法兰采用统一的螺栓孔分布规格，能够快速适配不同散热结构的缸盖、排气歧管组件，方便后续根据不同应用场景调整外围配套部件。
