袖口加工转盘式气动支持工装装配

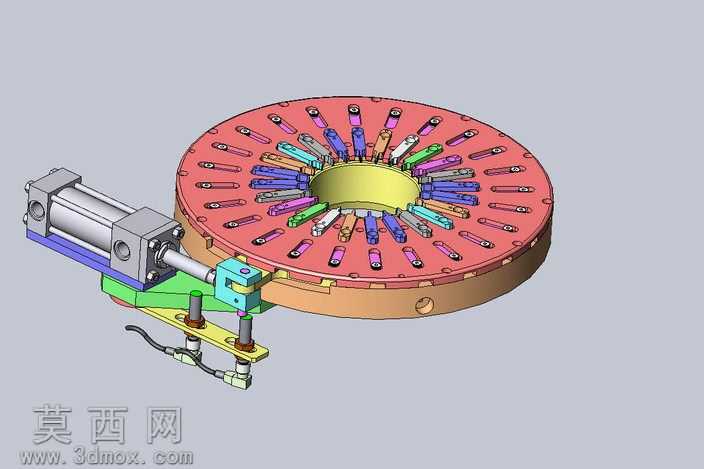

本装配模型采用三维参数化建模方式搭建，整体以多工位转盘作为核心承载基体，建模过程中对转盘上均匀排布的多组袖口定位夹持组件做了阵列化特征处理，保证每一组工位的定位基准、夹持行程、安装尺寸完全一致，避免手动逐个建模带来的尺寸偏差。模型渲染阶段针对不同功能部件赋予了差异化材质：转盘主体采用金属烤漆材质模拟实际加工后的硬质阳极氧化表面效果，气动气缸部分采用哑光银金属材质搭配深色密封端盖材质，传动连杆、定位压块等执行部件根据加工工艺分别赋予镀铬亮面、发黑处理、工程塑料等对应材质，气路管线采用半透明橡胶材质还原真实管线的柔韧质感，不同颜色的夹持镶件采用彩色硬质塑料材质区分，既提升渲染图的辨识度，也清晰区分不同功能模块的装配边界。结构设计上，整套机构以气缸作为直线动力输出端，通过转接滑块连接横向传动杆，再通过铰接结构带动纵向压合组件完成升降动作，配合转盘的间歇式转动实现多工位依次加工的支持动作，每一组夹持工位都设计有独立的定位槽与弹性压头，可适配袖口部件的定位支撑需求，避免加工过程中工件移位。建模过程中严格遵循实际装配的配合关系，所有运动部件都预留了合理的活动间隙，不存在干涉问题，固定连接部位的螺栓、定位销等标准件都按照实际规格建模还原，装配层级清晰，可直接用于装配干涉校验、运动仿真模拟，也可作为同类多工位转盘式工装的设计参考模板，帮助设计人员快速梳理气动执行机构与多工位转盘的配合逻辑，缩短同类工装的开发设计周期。
