可折叠悬臂式置物支撑货架结构

　　在小型仓储空间、工位旁临时置物、家用墙面收纳以及移动作业场景中，常规固定式货架往往存在占用固定空间、无法灵活调整使用状态的痛点，这款悬臂折叠式置物支撑结构，正是针对这类空间利用率要求高、需要灵活切换置物与收纳状态的场景设计。从实际使用逻辑来看，该结构展开时可形成稳定的水平置物平面，能够承载一定重量的工具、物料、零散配件等物品，不需要使用时可以直接向上折叠贴合安装立面，完全释放下方的通行或作业空间，尤其适合狭窄通道旁、工位侧墙、家用阳台、车库墙面这类需要兼顾置物需求与空间通行性的位置。

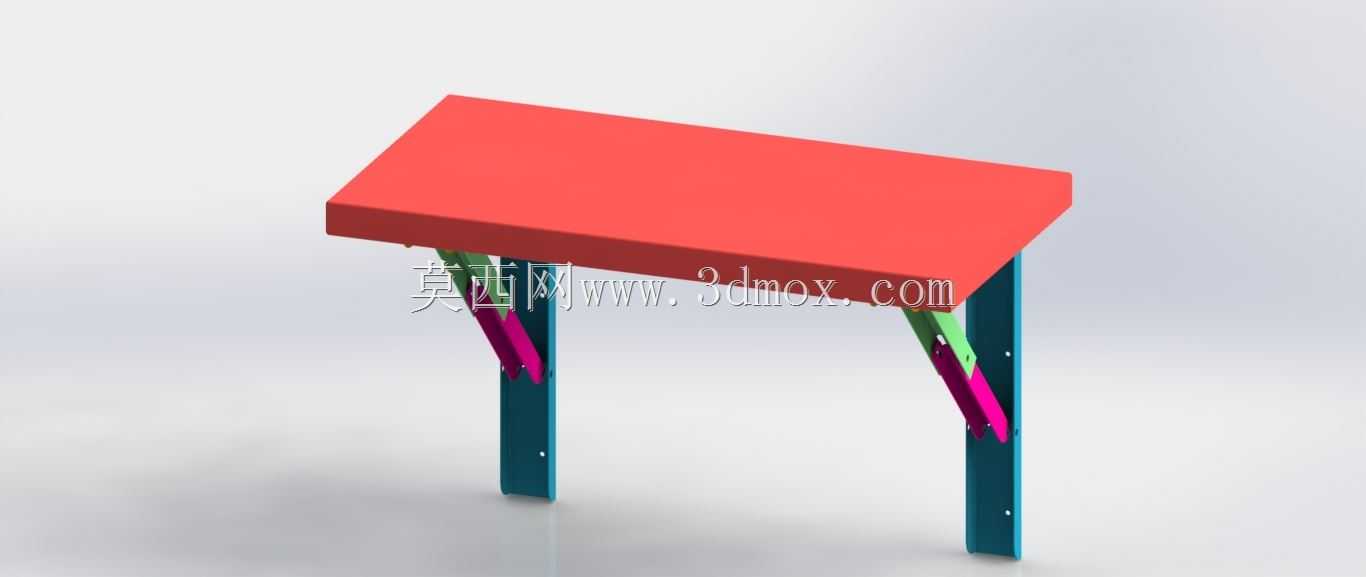

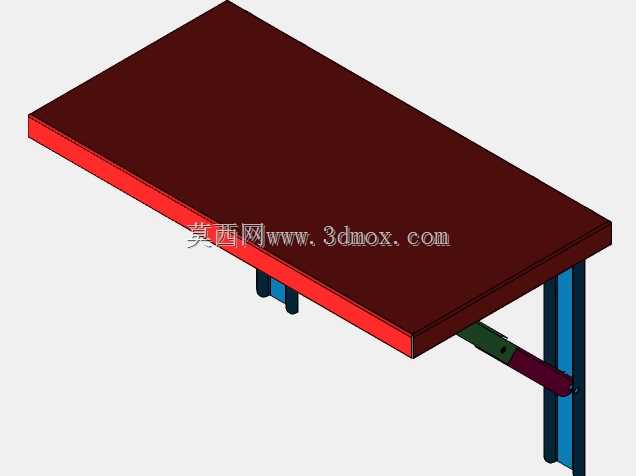

　　结构设计上，该置物架采用双侧悬臂支撑的受力形式，水平置物面板为平整矩形结构，两侧的支撑臂采用多段铰接的连杆结构，通过铰接点的转动实现折叠与展开的状态切换，展开状态下支撑臂与安装立面、置物面板形成稳定的三角受力结构，将置物面板上的竖向载荷通过支撑臂传递到固定在立面的安装竖梁上，避免置物面板出现倾覆或下沉变形。支撑臂的铰接位置做了限位设计，展开到工作位置时会自动卡止，不需要额外的插销或紧固件固定，操作时只需将置物面板向下扳动到水平位置即可自动锁止，收纳时只需触发限位结构向上抬起面板，就能让支撑臂随面板一同折叠贴合到安装立面，整个操作过程不需要借助额外工具，单人即可快速完成状态切换。

　　安装边界方面，该结构的固定端为两根平行的竖向安装梁，梁体上预留了多个安装孔位，可以通过膨胀螺栓或自攻螺丝固定在混凝土墙面、钢结构立柱、木质墙板等不同材质的立面上，安装时需要保证两根竖梁的平行度与竖向垂直度，避免展开后置物面板出现倾斜。置物面板的有效置物宽度与深度可根据实际使用需求调整同系列规格，常规款的置物深度控制在300mm到500mm区间，既能够满足常规工具箱、零件盒、小型物料的放置需求，也不会因为深度过大导致折叠后突出立面过多，影响空间使用。支撑臂的连杆采用等强度设计，在铰接转动的位置做了耐磨处理，长期反复折叠转动也不会出现明显的旷量，保证结构长期使用的稳定性。

　　从受力特性来看，该结构的载荷主要集中在置物面板的中部区域，设计时已经考虑了偏载工况，即使物品放置位置偏向面板一侧，两侧的支撑臂也能通过连杆的受力分配保持结构稳定，不会出现单侧支撑失效的问题。折叠状态下，整个结构的突出厚度仅为竖梁与折叠后支撑臂、面板的叠加厚度，常规款的突出厚度不超过80mm，几乎不会对墙面旁的通行造成阻碍。在车间工位场景中，这类结构可以用来临时放置待装配的零件、常用工具，作业结束后折叠收起不影响设备移动或人员通行；在仓储场景中，可以安装在立柱之间的墙面上，用来临时存放盘点用的单据、小型分拣物料，不需要时收起不影响货物搬运；在家用场景中，可以安装在阳台、车库墙面，用来放置清洁工具、园艺用品，闲置时折叠释放空间。

　　设计过程中重点优化了铰接点的受力路径，将支撑臂的受力点尽量靠近安装竖梁的固定位置，减少竖梁受到的倾覆力矩，降低对安装面的强度要求，即使是在轻质隔墙上安装，只要固定点对应内部龙骨位置，也能满足日常置物的载荷需求。置物面板的边缘做了轻微的倒角处理，避免取放物品时出现磕碰划伤，面板表面平整，既可以直接放置物品，也可以根据需求加装防滑垫、挡边等附属结构，适配不同的置物需求。整个结构没有复杂的传动部件，所有铰接位置均为刚性转动连接，故障率低，日常维护只需要定期检查铰接点的紧固状态即可，不需要复杂的保养流程。
