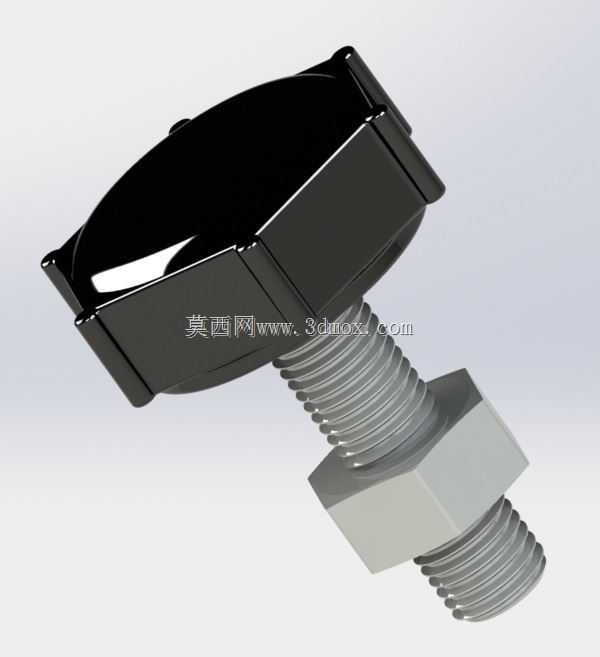

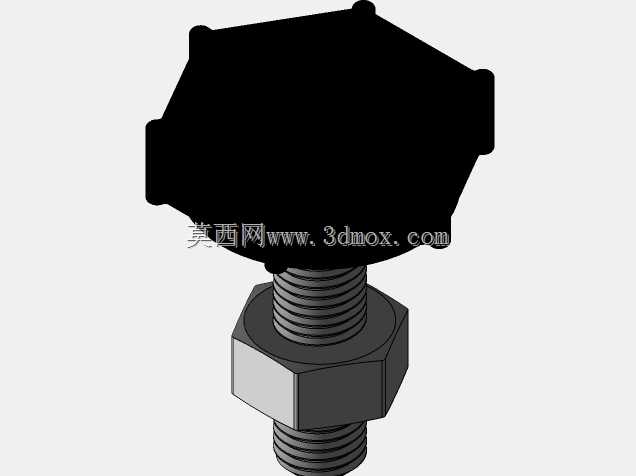

M10螺纹可调式家具支撑脚结构

　　在家具制造、轻型设备机架装配场景中，地面不平整带来的放置晃动、受力不均问题，始终是装配环节需要优先解决的基础问题，这类可调支撑脚就是针对该场景设计的基础调平部件。该支撑脚采用M10标准公制螺纹作为调节核心，通过螺纹副的旋合长度变化，实现支撑高度的连续可调，无需额外垫片或裁切支脚，就能适配不同平整度的安装地面，单支脚的调节行程覆盖常规家装、工业轻型机架的地面落差范围，可满足多数室内放置场景的调平需求。从结构设计来看，该支脚分为两个核心组成部分，上部为带防滑棱面的黑色调节旋钮，下部为带六角拧动位的金属螺纹座，底部支撑面做了加大平面设计，接触地面时可分散单位面积压力，避免在木质地板、瓷砖等易损地面留下压痕，同时增大与地面的静摩擦力，

　　防止设备或家具受外力时出现滑移。上部旋钮的外棱做了多面切边处理，无需借助扳手等工具，徒手即可拧动完成高度调节，调节到位后，下部的六角螺母可作为锁紧结构，沿螺纹旋紧抵靠上部旋钮端面，通过螺纹预紧力锁死调节高度，避免设备长期使用过程中因振动、承重导致的螺纹松动、高度变化。在安装边界上，该支脚的螺纹规格为标准M10粗牙螺纹，适配市面上多数家具脚、轻型铝型材机架的预置内螺纹孔，安装时仅需将螺纹端旋入配套的安装螺孔即可，无需额外加工定制连接结构，替换通用性较强。支撑脚的底部支撑盘直径经过优化，在保证足够支撑接触面积的同时，不会突出家具或机架的底部轮廓，不会影响设备整体的外观完整性，也不会在底部清洁时形成磕碰障碍。从受力特性来看，

　　该支脚的螺纹旋合段长度经过匹配设计，在全调节行程内都能保证足够的螺纹啮合牙数，承重时螺纹牙的受力分布均匀，不会出现局部应力集中导致的滑牙、变形问题，可满足常规家具、轻型检测设备、小型工作台的承重需求。在实际选型应用中，这类支脚常被用于办公家具、家用储物柜、轻型实验台、小型自动化设备机架的底部调平，相比固定式支脚，其可调特性大幅降低了安装地面的平整度要求，即使是毛坯地面、铺设有地砖落差的地面，也能通过逐点调节保证设备整体处于水平状态，避免因放置倾斜导致的设备运行异响、家具柜门错位、抽屉开合不畅等问题。设计过程中，上部旋钮采用了工程塑料材质，表面做了哑光处理，既保证了徒手拧动时的摩擦力，也具备较好的耐锈蚀性能，适合潮湿的厨卫、

　　车间环境使用；下部螺纹及六角锁紧位采用金属材质，保证螺纹连接的强度与抗磨损性能，长期反复调节也不会出现螺纹磨损导致的调节卡顿、锁止失效问题。支撑脚的整体外形做了无尖锐棱角处理，安装后外露部分没有锋利边，避免安装、调节过程中划伤操作人员，也符合家具产品的安全设计要求。在装配逻辑上，该支脚的安装顺序为先将六角螺母预旋入螺杆，再将螺杆整体旋入设备底部的预置螺孔，初步调整到大致高度后将设备放置到位，再逐个拧动上部旋钮微调各支撑点高度，待设备整体水平、无晃动后，将六角螺母向上旋紧抵靠设备底部安装面，完成锁止，整个调节过程无需复杂工具，普通操作人员即可快速完成。针对不同的使用场景，该支脚的底部支撑面可适配不同的防滑垫材质，在光滑瓷砖地面可搭配橡胶防滑垫进一步提升防滑性能，在水泥地面可直接使用硬质支撑面保证耐磨性能，整体结构的模块化程度较高，可根据实际使用需求灵活替换底部接触部件。
