金属板材模压折弯成型工装结构

　　这套模压折弯结构主要面向中小批量钣金件的折弯成型工序，常见于五金制品厂、钣金加工车间的小型压力机配套工位，适配厚度0.8-3mm的普通冷轧钢板、铝板等常规金属板材的V形折弯作业，替代部分大型折弯机无法覆盖的小尺寸、窄边距折弯场景，比如小型机箱支架、电器安装角码、五金连接件这类零件的成型加工，在小批量多品种的生产场景下，不需要频繁调整折弯机挡指，换装这套工装就能快速完成对应角度的折弯作业，换型时间比通用折弯机调机缩短60%以上。

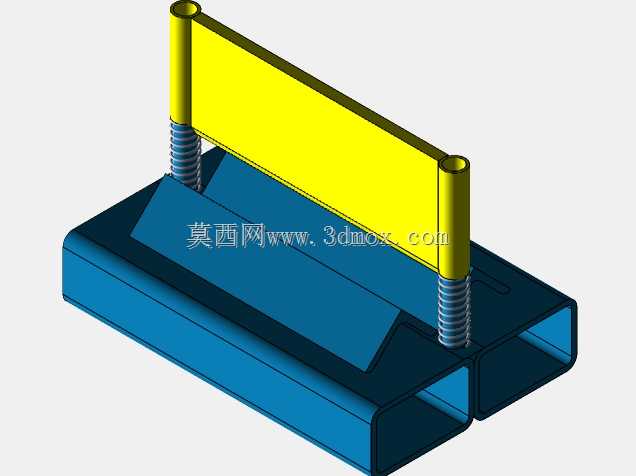

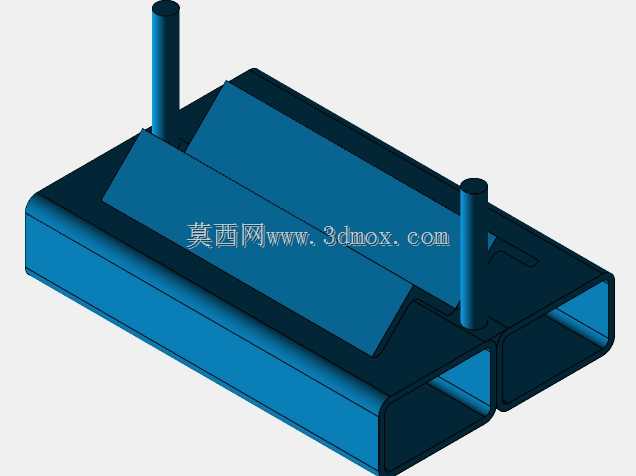

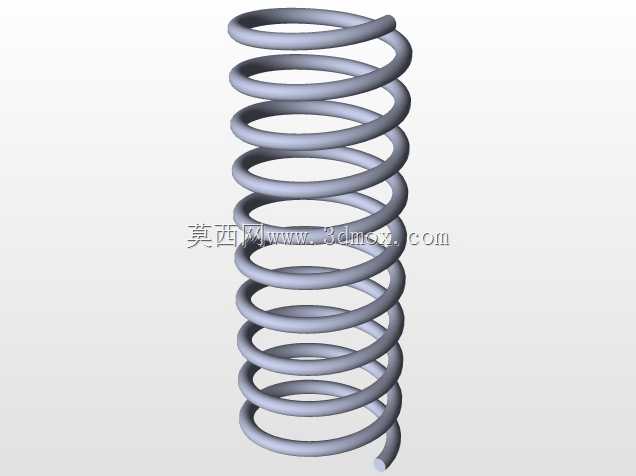

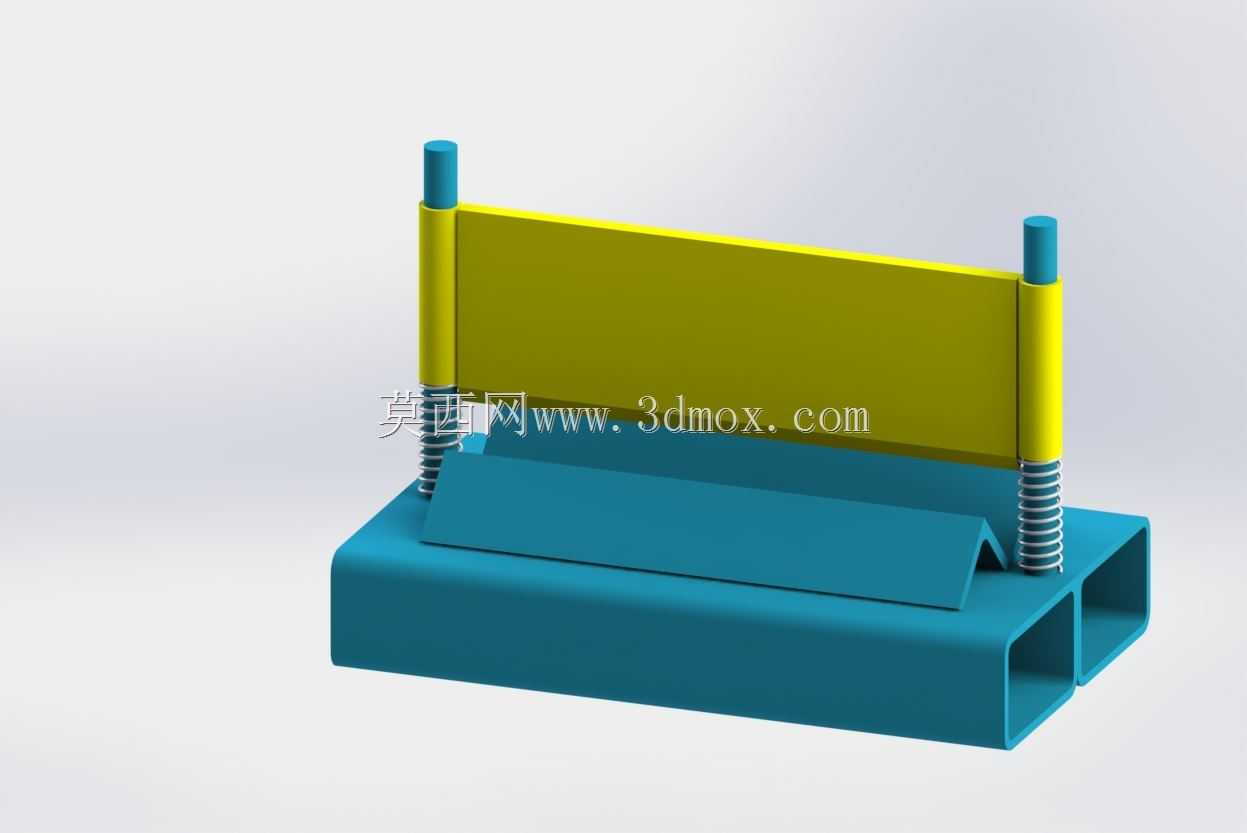

　　结构上采用上下模分体式设计，下模为双腔方管焊接基体，上模为整体式V形凸模，两侧设置导向柱与复位弹簧，导向柱采用间隙配合公差，单边间隙控制在0.05-0.08mm，保证合模过程中凸模不会出现偏载啃模的问题，复位弹簧的线径与预压量经过匹配计算，开模时能自动将上模顶起复位，不需要额外设置顶出机构，简化了工装的整体结构。下模的V形槽开口角度与上模凸模角度完全匹配，槽口做了R0.5的圆角过渡，避免折弯时板材表面出现压痕划伤，同时减少折弯处的应力集中，防止板材在折弯过程中出现开裂问题，尤其是针对延伸率较低的冷轧钢板，圆角过渡能有效提升折弯成品率。

　　设计过程中优先考虑了安装兼容性，下模基体的底面做了铣平处理，平面度控制在0.02mm以内，可直接通过压板固定在普通开式压力机的工作台上，不需要额外制作过渡安装板，上模的模柄尺寸适配常规压力机的滑块安装孔，换装时只需要锁紧模柄压板、固定下模即可完成安装，安装边界控制在长300mm、宽150mm、高220mm的范围内，适配10吨到25吨的小型开式压力机安装空间，不会出现与压力机滑块、工作台干涉的问题。

　　功能实现上，合模时上模随滑块下行，首先接触放置在下模槽口的板材，随着压力持续施加，板材沿V形槽逐步变形，直到上下模完全贴合，板材被压成预设角度的折弯件，整个成型过程中两侧导向柱全程约束上模的运动轨迹，避免因为板材放置偏移导致的凸模歪斜，弹簧在合模过程中被逐步压缩，储存复位弹力，开模时滑块上行，弹簧释放弹力将上模顶回初始位置，成型后的折弯件留在下模槽内，操作人员可直接取件，不需要额外的卸料操作。

　　针对实际生产中常见的折弯回弹问题，设计时将凸模的角度做了1-2度的补偿修正，根据不同板材的回弹特性预留了修正余量，针对普通Q235钢板回弹量约1.5度的特性，凸模角度比目标折弯角度小1.5度，保证卸压后板材回弹刚好达到预设的90度折弯要求，不需要后续的角度校正工序。同时下模的V形槽深度经过计算，保证折弯时板材的折弯半径符合工艺要求，不会出现折弯处R角过大或者过小的问题，适配绝大多数常规钣金件的折弯工艺要求。

　　日常使用中，这套工装的维护成本极低，导向柱表面做了淬火处理，硬度达到HRC45-50，耐磨性能优异，只需要定期在导向柱表面涂抹润滑脂，避免弹簧与导向柱之间出现干摩擦，就能保证长期稳定运行，上下模的成型面采用合金钢材质淬火处理，正常使用情况下可完成10万次以上的折弯作业，不会出现明显的磨损变形，成型精度可长期稳定在±0.1度的角度公差范围内，满足一般五金钣金件的精度要求。
