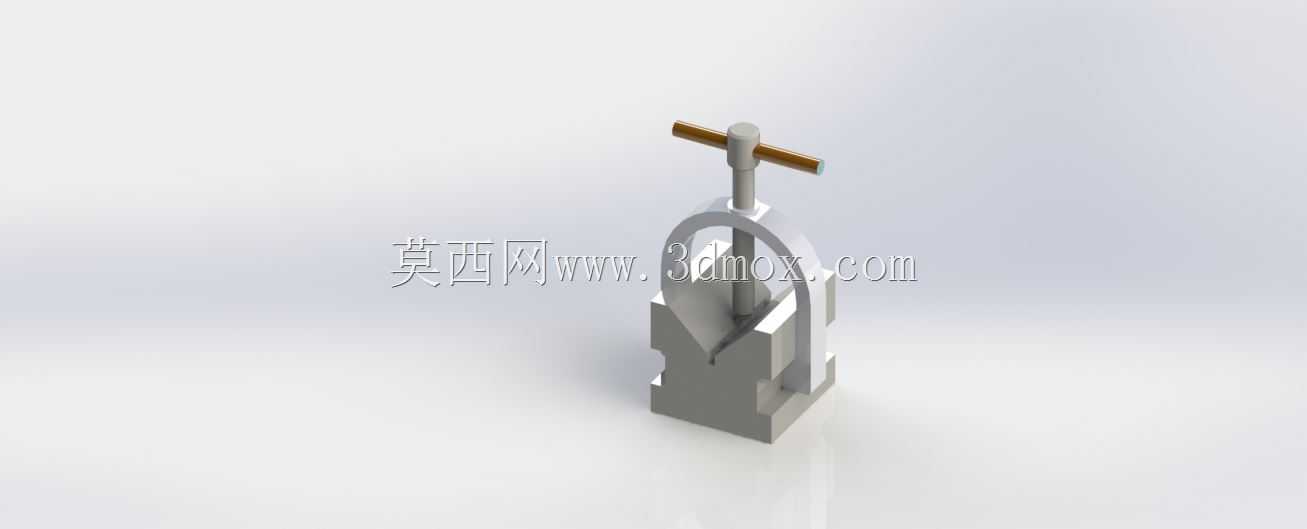

机加工装夹用带压杆V形定位组件

　　在轴类、套类以及小型异形回转件的铣削、钻削、磨削工序中，工件的定位精度直接决定最终加工尺寸的形位公差，这套带压持结构的V形定位组件，正是针对中小批量加工场景下的快速装夹需求设计的。不同于普通平口钳的面接触定位，V形结构的两个斜面可以自动适配不同直径的回转类工件，自动找正工件的中心轴线，省去了打表找正的辅助时间，对于直径在适配范围内的工件，装夹后轴线的同轴度定位误差可以控制在0.02mm以内，完全满足普通机加工的精度要求。

　　这套组件的核心定位基体采用整体式结构设计，V形槽的开口角度选用机械加工中通用的90度，这个角度既可以保证足够的定位接触面，避免工件装夹时出现压痕，也能兼顾不同直径工件的适配范围，不会出现小直径工件落槽过深、大直径工件架在槽口无法贴合的问题。基体两侧设计有突出的安装耳，耳座上开有贯通的安装槽，不是固定的圆孔，安装时可以根据工作台的T型槽间距调整固定位置，不需要额外制作过渡垫板，适配大多数普通铣床、钻床、磨床的工作台安装尺寸，安装时只需要用T型螺栓穿过安装槽锁紧即可，安装边界的容错率较高，即使工作台的槽位存在小范围的位置偏差，也能顺利完成固定。

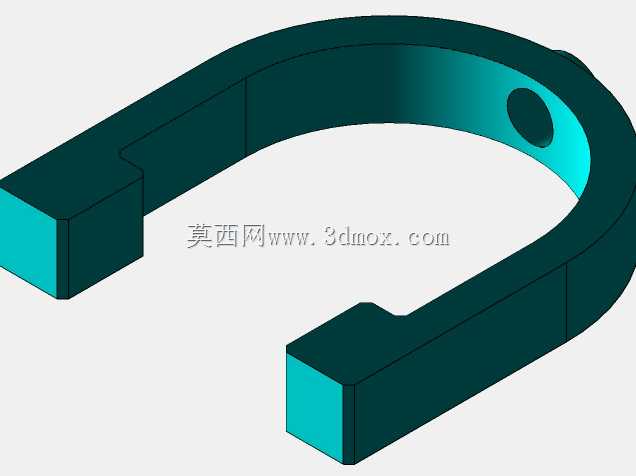

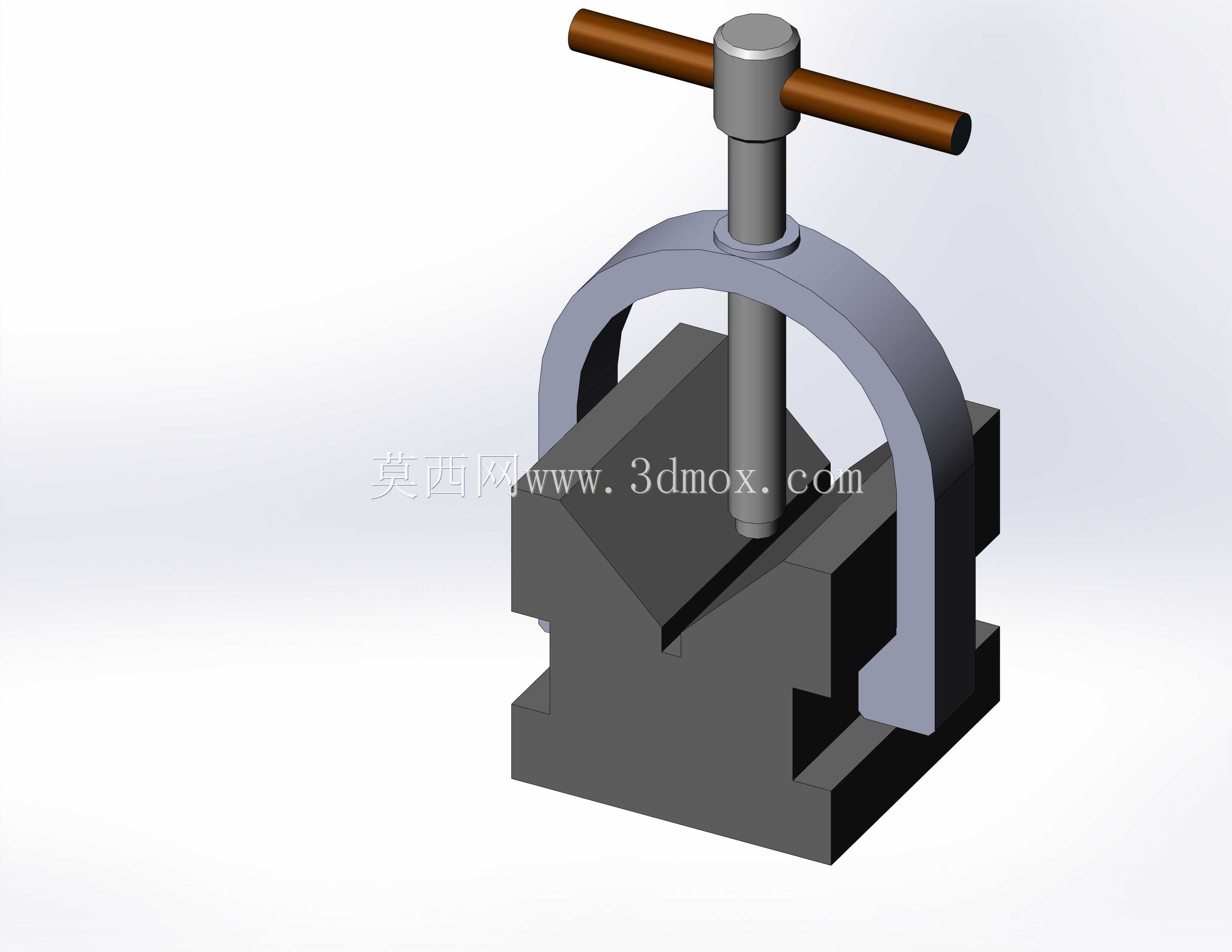

　　配套的压持机构采用T型手柄加螺杆压头的结构，压头的下端做了圆弧过渡处理，不会在工件表面压出明显的压痕，压杆的导向结构直接集成在V形块基体的上方，和基体形成一体式的框架结构，不需要额外安装导向支架，整体刚性更好，压持工件时不会出现压头偏摆导致的工件移位问题。实际使用时，只需要将工件放置在V形槽内，转动T型手柄带动压杆下行，就能将工件牢牢压在V形槽的两个定位斜面上，整个装夹过程不需要额外的扳手等工具，单人操作只需要几秒钟就能完成装夹，对于需要频繁更换工件的小批量加工场景，能大幅降低辅助装夹的时间占比，提升设备的实际加工效率。

　　设计过程中特意对V形槽的槽底做了避空处理，槽底留有一定宽度的退刀空间，当需要在工件上加工贯通的键槽或者横孔时，刀具不会切到V形块的基体，避免刀具损坏，也不需要额外在工件下方垫垫片避让刀具。压杆的行程做了合理限制，最大开口高度可以适配对应范围内最大直径的工件，最小压持位置可以覆盖最小直径的工件，不会出现压头行程不足无法压紧小直径工件的问题。整个组件的所有棱角位置都做了倒角处理，没有尖锐的毛刺边，操作人员装夹工件时不会被划伤，符合机械加工车间的安全操作要求。

　　不同于分体式的V形块和单独的压板结构，这套集成式的组件不需要每次装夹都调整压板的位置，也不会出现压板和刀具干涉的问题，压持点正好在V形槽的中心正上方，压紧力的方向垂直向下，不会产生侧向的分力导致工件移位，装夹的稳定性更好，即使是进行较大切削量的铣削加工，工件也不会出现松动或者转动的情况。在进行工件端面钻孔、铣扁位、铣键槽等工序时，这套组件可以直接固定在机床工作台上，配合限位挡块还可以实现工件的轴向定位，完成多件工件的批量加工，保证同批次工件的加工尺寸一致性。日常维护也比较简单，使用后只需要清理V形槽内和螺杆上的切屑，定期在螺杆的螺纹位置涂抹少量润滑脂，就可以保证长期使用的顺畅性，不会出现螺杆卡滞的问题。
