带法兰接口双通式流体控制阀结构

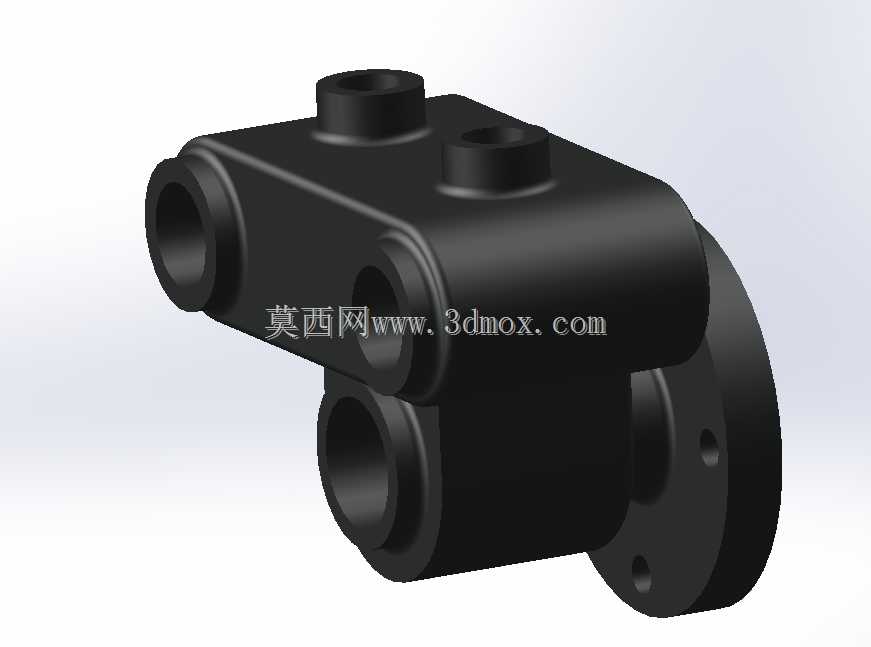

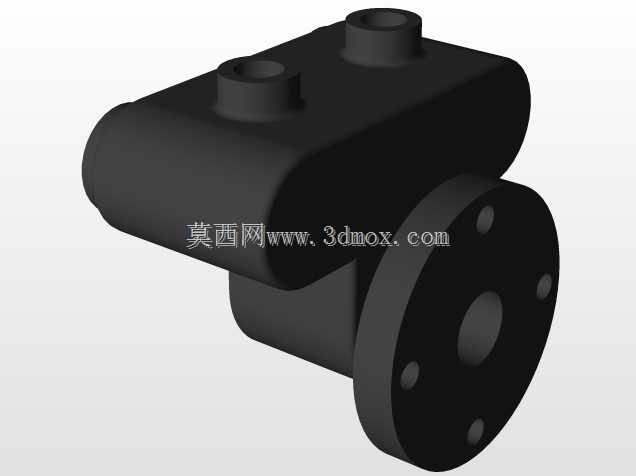

　　在工业流体输送管路系统中，这类带侧置法兰接口的阀类部件是管路通断、流向切换或压力调节的核心承载构件，常见于化工流体输送、中小型液压动力单元、民用给排水支路、小型换热机组的管路布设场景中，承担着介质导流、接口转接、承压密封的基础功能。从结构设计逻辑来看，该部件采用一体化铸造成型的主体壳体，主体段为近似圆角矩形的承压腔结构，腔体上方预留两个同轴的柱状凸台接口，可用于接入控制阀芯组件、压力检测接头或者排气支路，侧方延伸的圆形法兰盘为管路对接的核心安装面，法兰端面均匀分布四个螺栓定位孔，能够与同通径的管路法兰通过螺栓副实现刚性连接，法兰中心的通孔为介质主流通通道，安装时需在两个法兰对接面间加装密封垫片，依靠螺栓预紧力压缩垫片实现端面静密封，

　　避免带压介质出现渗漏。设计阶段首先需要根据额定工作压力确定壳体的最小壁厚，这类常规低压工况下的阀体，壳体壁厚通常会预留1.5-2倍的安全余量，避免铸造过程中出现的缩松、气孔等缺陷导致壳体承压能力不足，同时腔体内部的流道会做圆弧过渡处理，减少介质在腔体内流动时的直角转折阻力，降低管路运行过程中的压损，也能避免介质中的固体杂质在流道拐角处沉积造成堵塞。从安装边界来看，法兰端的安装平面为整个部件的主定位基准，安装时需要保证法兰端面与对接管路的端面平行度误差控制在允许范围内，避免螺栓预紧时出现偏载导致密封失效或者法兰变形；上方两个凸台接口的轴线与法兰端面保持垂直，外接控制元件或者管路时，需要注意外接部件的安装空间预留，避免与周边管路、

　　支架产生干涉，主体腔体下方的延伸凸台为底部定位结构，可配套安装固定支架实现阀体的辅助支撑，减少法兰接口处承受的悬臂载荷，提升长期运行的结构稳定性。实际应用中，这类阀体的内部可根据功能需求加装不同的阀芯组件，若加装球形阀芯则可实现管路的通断控制，若加装节流阀芯则可实现介质流量的调节，若加装止回结构则可实现介质的单向导通，不同的阀芯配置可适配不同的工况需求，而外部的接口尺寸、安装定位尺寸保持统一，能够大幅降低管路布设时的配件选型成本。建模过程中需要重点关注几个关键尺寸的公差配合：法兰端螺栓孔的位置度公差需要严格控制，否则现场安装时会出现螺栓无法穿入的问题；上方凸台接口的内孔或者外螺纹尺寸需要与外接标准件匹配，保证连接的密封性；

　　壳体外部的所有棱边都做了圆角处理，一方面是避免铸造时出现应力集中导致壳体开裂，另一方面也能去除加工毛刺，避免安装维护时划伤操作人员。这类阀件在日常运维中，可通过上方的凸台接口接入检测元件，实时监测腔体内的介质压力、温度参数，也可通过其中一个接口接入冲洗支路，在管路停机维护时对阀腔内部进行冲洗，去除沉积的杂质，延长部件的使用寿命。对于结构设计人员而言，这类阀体的建模需要兼顾铸造工艺的可行性，所有的壁厚尽量保持均匀，避免出现壁厚突变导致铸造时产生缩孔缺陷，凸台与主体连接的位置需要做加强圆角，提升结构的抗冲击能力，法兰盘的厚度需要根据螺栓预紧力的大小核算，避免预紧时法兰出现翘曲变形影响密封效果。
