摩擦焊接工装夹具结构设计方案

　　这套摩擦焊接工装结构，主要面向小尺寸轴类、盘类异种金属零件的固相焊接工序配套使用，在汽车零部件、五金工具、液压元件加工场景中，摩擦焊工艺凭借焊接热影响区小、接头强度高、无需填充焊料的优势，逐步替代传统熔焊工艺处理铜铝对接、钢铝对接类零件，而配套的工装夹具是保障焊接同轴度、控制焊接顶锻位移量的核心结构，没有适配的工装，摩擦焊机的转速、顶锻压力参数再精准，也会因为工件装夹偏移出现焊后错边、同轴度超差、接头强度不足的问题。

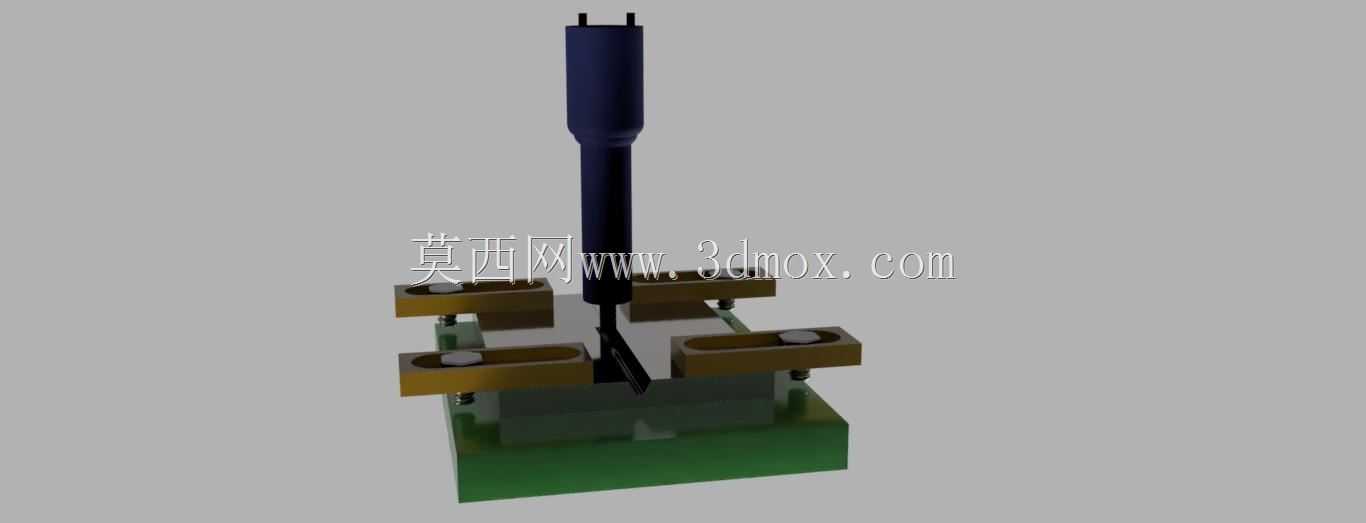

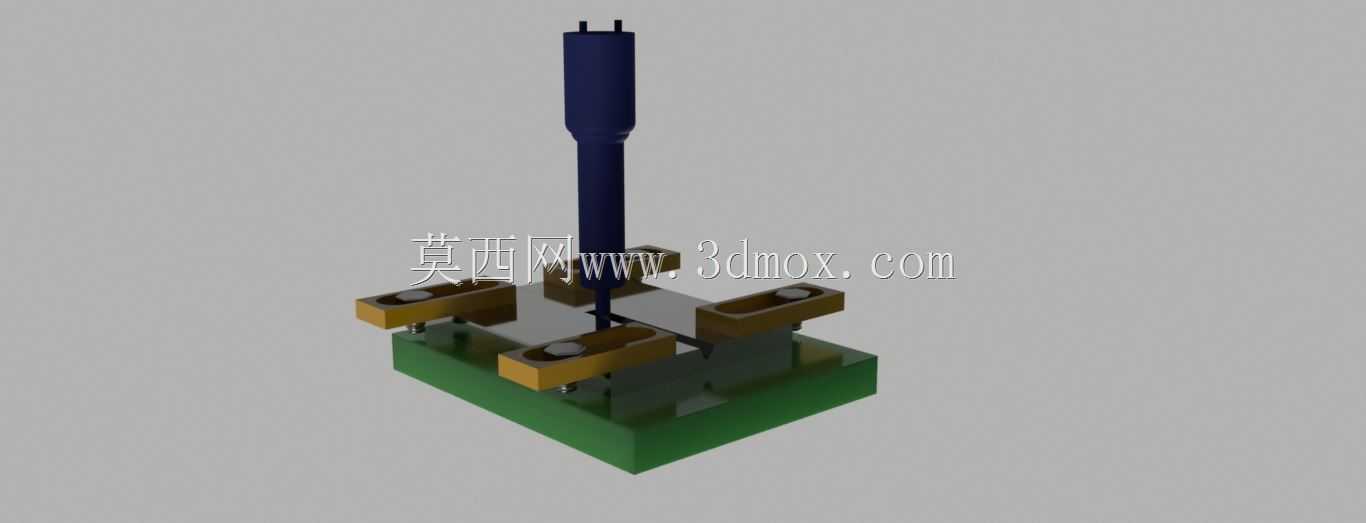

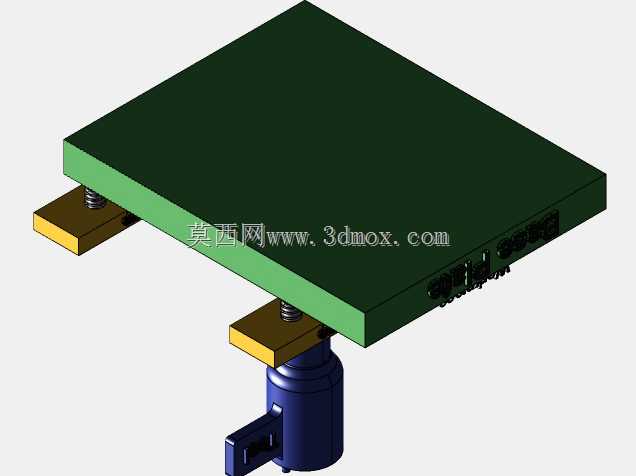

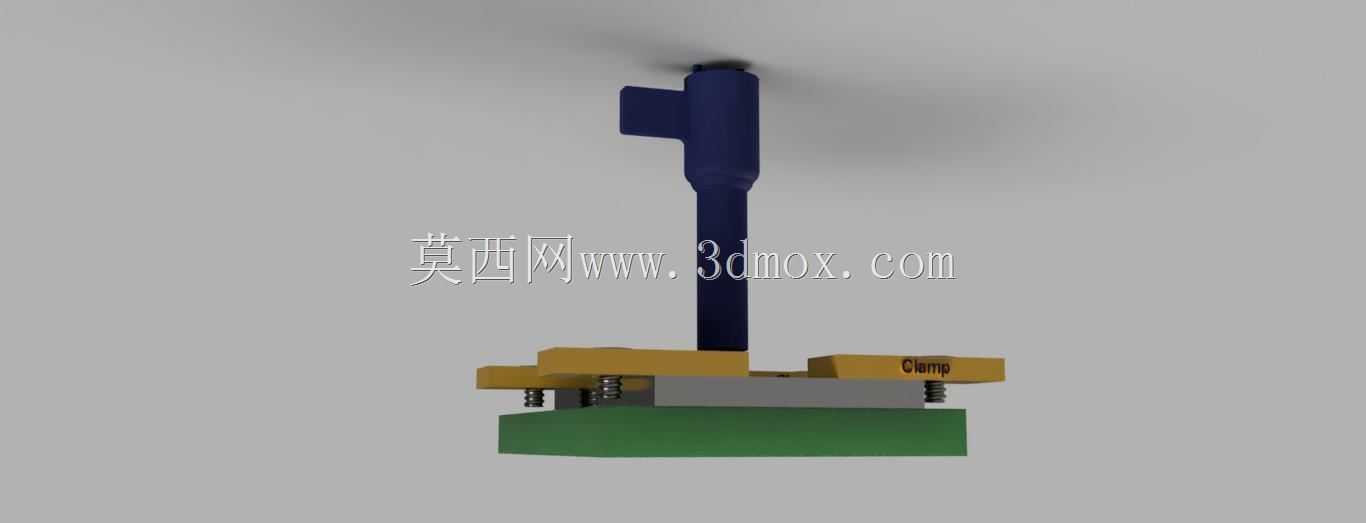

　　从结构组成来看，这套工装分为下部工件定位装夹单元与上部焊头对接导向单元两个部分，下部的绿色基座是整套工装的安装基准，设计时优先保证基座底面的平面度与安装孔位的位置公差，基座上对称布置的四个铜质装夹压块，是针对待焊下部工件的外形做的仿形定位设计，每个压块下方都配套了可调高度的支撑螺柱与锁紧螺栓，能够适配一定尺寸范围内的方形、圆形法兰类待焊工件装夹，装夹时通过对称拧紧螺栓实现工件的四点压紧，避免单方向压紧带来的工件偏移，压块与工件接触的面做了防滑网纹处理，在摩擦焊主轴高速旋转施加顶锻力的时候，能够提供足够的装夹摩擦力，防止工件在焊接过程中出现跟转、位移的问题。上部的深蓝色柱状结构是焊头的导向夹持部分，内部设计有与摩擦焊机主轴输出端匹配的安装锥孔与锁紧键槽，能够直接适配常规摩擦焊机的主轴接口，导向柱的外圆与基座上的导向套做了小间隙配合设计，间隙控制在0.02mm到0.05mm之间，既保证焊头上下进给的顺畅度，又能严格控制焊头与下部装夹工件的同轴度，避免焊接过程中焊头偏摆带来的焊接缺陷。

　　设计这套工装的时候，首先要明确摩擦焊的工艺动作逻辑：焊头夹持上部待焊工件高速旋转，下行接触下部固定工件后通过摩擦生热达到材料塑性状态，随后停止旋转并施加设定的顶锻压力，保压一段时间后完成焊接，整个过程中工装需要承受轴向的顶锻冲击力、旋转带来的周向扭矩，所以基座部分选用了铸铁材质做时效处理，消除内应力避免长期使用后出现变形，装夹压块选用耐磨铜合金，既保证足够的结构强度，又不会因为装夹压力过大在工件表面留下压痕，对于表面质量要求高的工件，还可以在压块接触面上粘贴紫铜垫片进一步保护工件表面。

　　安装边界方面，这套工装的基座底面设计了四个标准U型安装槽，能够直接固定在摩擦焊机的工作台T型槽上，安装时需要先找正导向柱与焊机主轴的同轴度，找正误差控制在0.01mm以内再锁紧安装螺栓，整套工装的总高度适配常规台式摩擦焊机的主轴行程范围，不需要对焊机本身做额外改造就可以直接安装使用，装夹工件的尺寸范围覆盖直径20mm到80mm的下部法兰类工件，上部焊头的夹持内孔可以根据待焊上部轴类零件的直径做快换衬套设计，更换不同规格的衬套就能适配不同直径的上部工件，不需要更换整套工装，能够有效缩短多品种小批量生产时的工装切换时间。

　　在实际生产使用中，这套工装还预留了顶锻位移传感器的安装位置，可以在基座侧面加装位移检测装置，实时监测焊接过程中的顶锻缩短量，配合焊机的控制系统实现焊接参数的闭环控制，进一步提升焊接质量的稳定性，相比通用的三爪卡盘装夹方式，这种四点对称压紧的工装结构，对于异形法兰类工件的装夹适配性更强，装夹定位的重复精度可以控制在0.02mm以内，能够有效降低焊后工件的形位公差超差率，减少后续机加工的余量，提升整体加工效率。工装的所有活动连接部位都设计了防尘密封结构，避免焊接过程中产生的金属飞屑进入配合间隙，造成工装卡滞、磨损加快的问题，日常维护只需要定期在导向配合面涂抹高温润滑脂，检查锁紧螺栓的预紧力即可，不需要复杂的保养流程，适合车间批量生产场景下长期使用。
