谢里科夫RES024回转式航空发动机

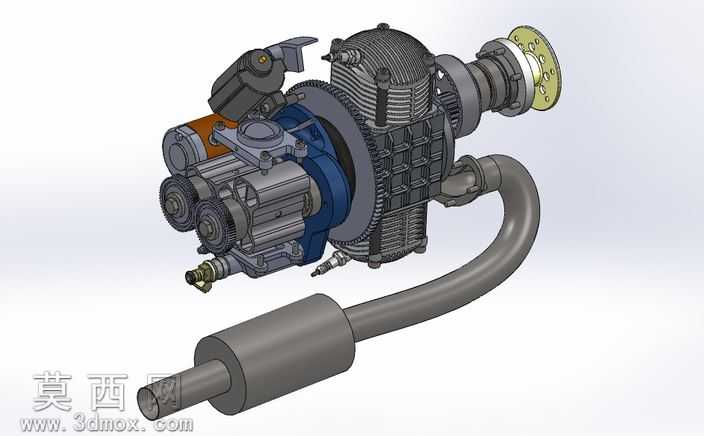

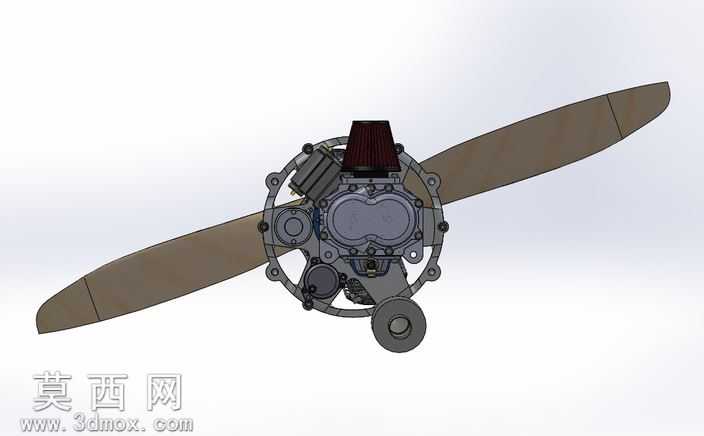

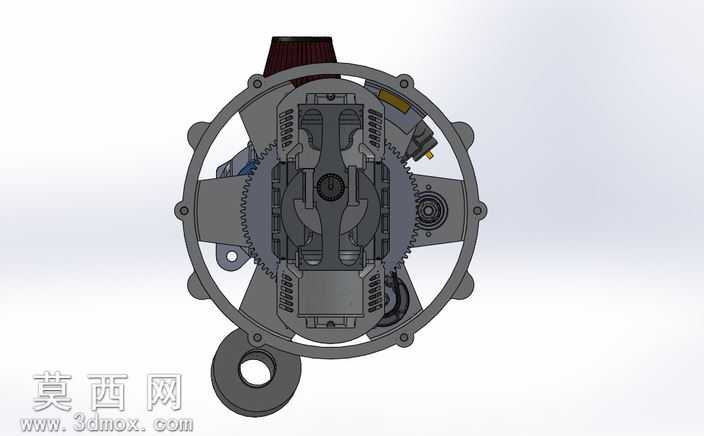

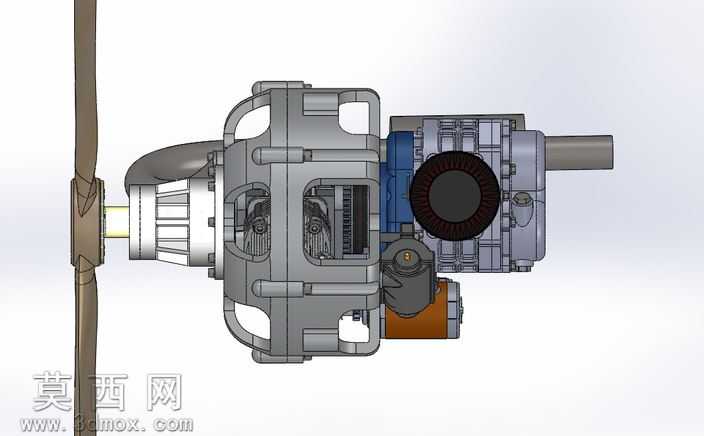

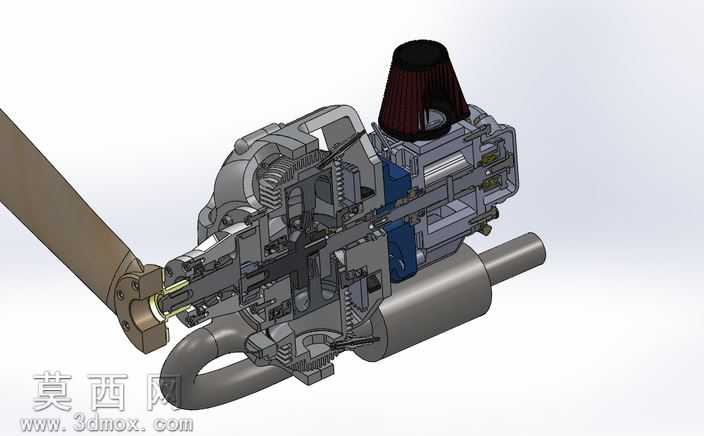

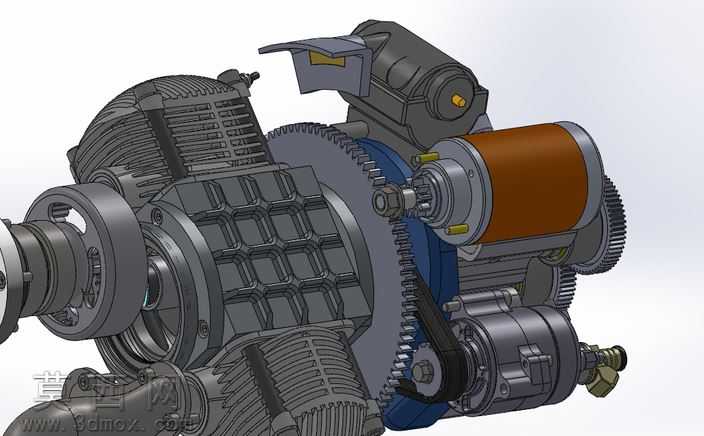

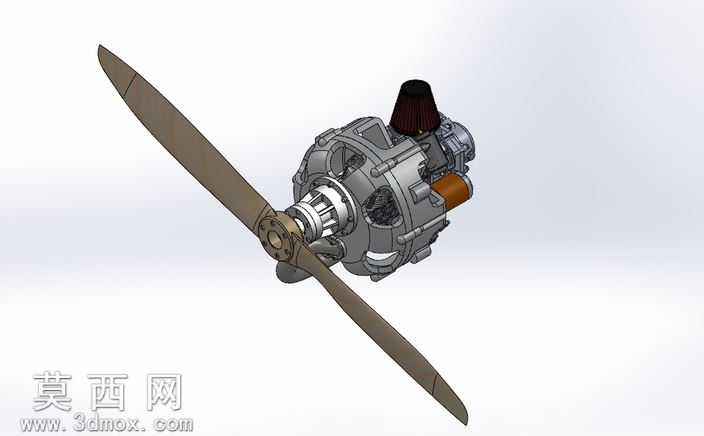

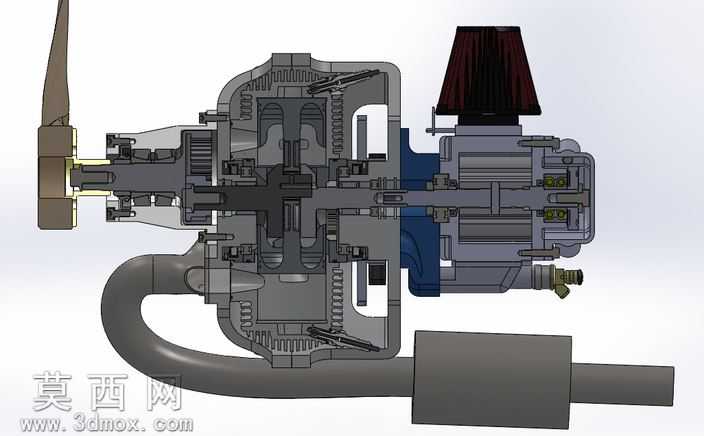

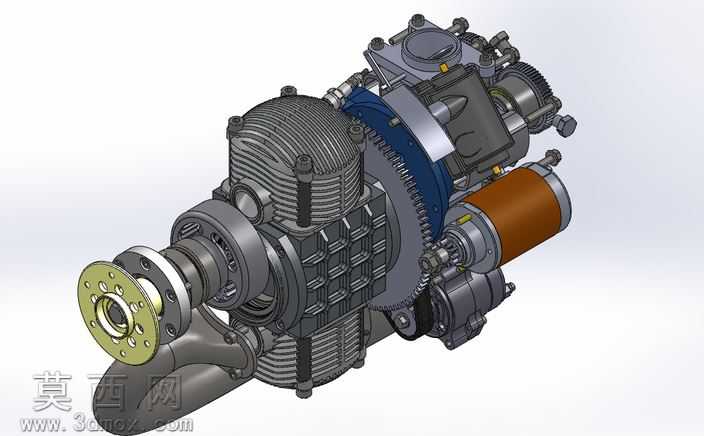

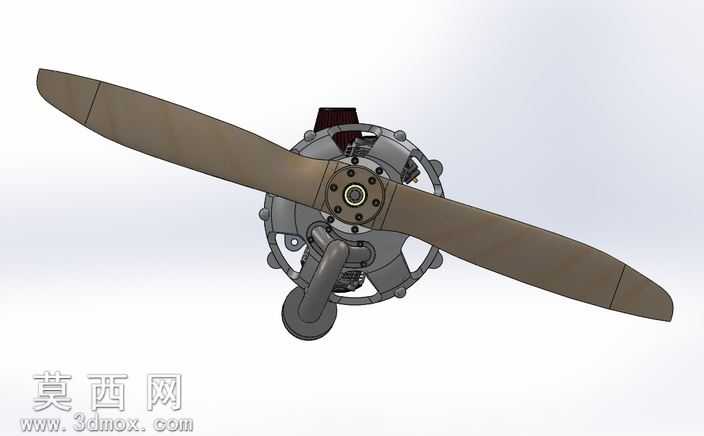

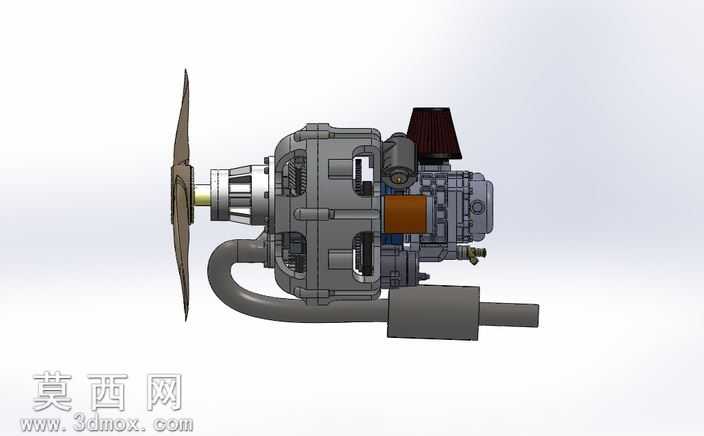

本模型为谢里科夫RES024双缸航空回转式发动机，整体建模完整还原了该款小型航空动力装置的全部结构细节，建模过程中严格对照原型机的实际尺寸参数进行比例还原，对缸体、活塞、曲轴、螺旋桨连接座、进气组件、供油组件等核心部件均做了精细化的结构复刻。模型在渲染阶段针对不同部件匹配了对应材质属性，螺旋桨部分还原了木质层压结构的纹理质感，金属缸体部分做了铸铝金属的哑光金属质感处理，进气空滤部分还原了黑色橡胶与滤网的材质差异，输出端的传动部件做了抛光金属的质感表现，整体渲染效果真实还原了原型发动机的外观特质。结构设计上，该款发动机为双缸二冲程结构，建模时完整还原了66毫米缸径、48毫米活塞行程的参数特征，还原了空气压缩机辅助气缸扫气的结构布局，同时还原了顶部布置的喷油嘴、前端的螺旋桨安装法兰、侧部的磁电机安装位、顶部的空气滤清器结构，完整呈现了该款46马力排量328立方厘米航空发动机的整体布局。设计思路上围绕小型航空动力的轻量化需求，还原了原型机空气冷却的散热鳍片结构，飞溅式润滑系统的内部油路布局，双缸对置回转的动力输出结构，同时还原了输出端配置的端面轴承结构，以及牵引式螺旋桨的安装匹配结构，所有部件的装配关系均按照实际发动机的装配逻辑进行约束，可清晰展示该款回转式航空发动机的工作原理与结构组成，完整呈现了小型航空活塞发动机从进气、压缩、做功到排气的全流程对应结构布局，对于航空动力装置的结构学习、小型航模动力改装参考都具备较高的参考价值。
