手动式电缆卷绕收放作业设备结构

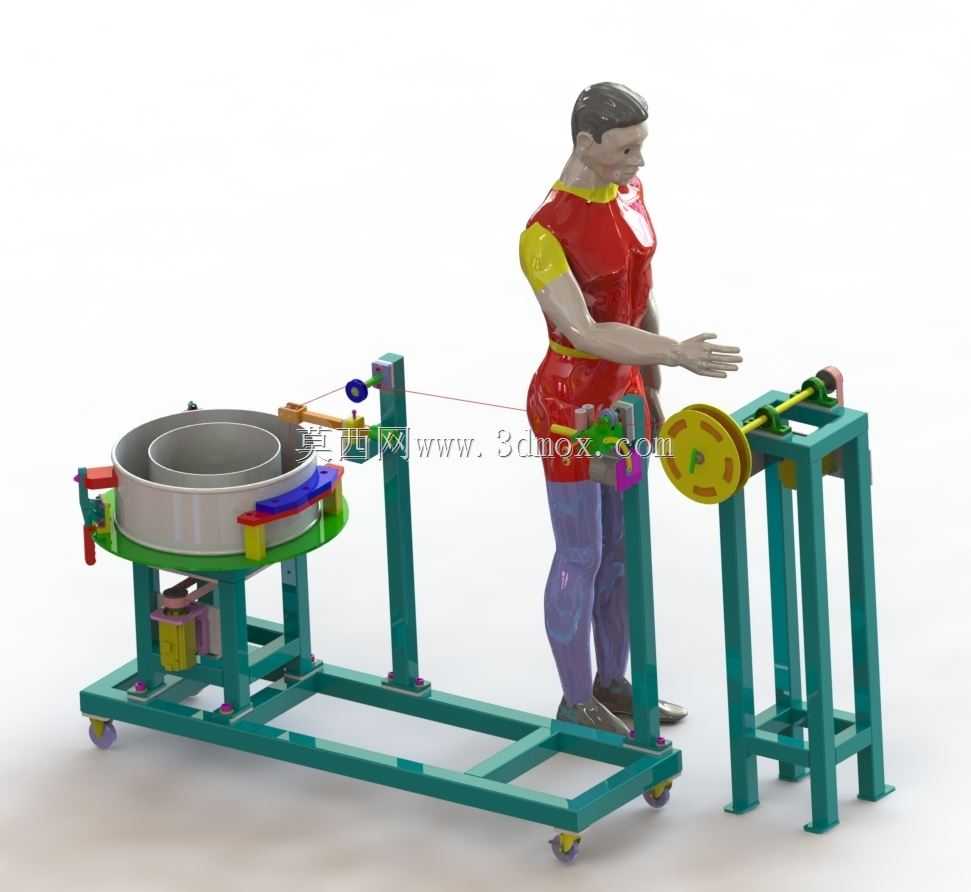

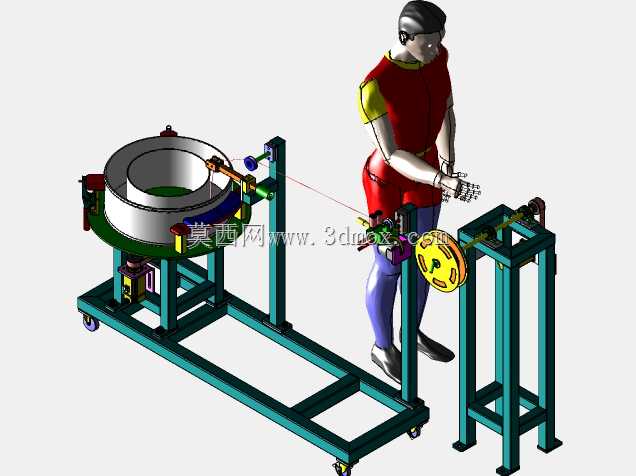

　　在电力施工、线缆加工、车间物料转运的现场场景里，线缆的收放作业一直是影响作业效率的关键环节，散乱的电缆不仅占用作业通道，还容易在拖拽过程中出现外皮磨损、线芯弯折受损的问题，这款手动式电缆卷绕设备，就是针对小批量、多频次的线缆收放需求设计的作业装置。整套设备采用分体式机架布局，左侧为线缆承载回转单元，右侧为手动驱动张紧单元，底部通过统一的型材框架连接为整体，框架底部配置万向脚轮，可在车间、施工现场灵活推移，不需要额外的吊装转运设备就能完成工位切换，适配临时作业点频繁变动的使用需求。左侧承载单元的回转盘采用大直径平面支撑结构，可适配不同规格的成盘电缆放置，盘体周边设置快夹式固定件，不需要额外的螺栓锁紧就能将电缆盘固定在回转工位，

　　放置电缆盘时只需要松开快夹，将成盘线缆吊放至承载位后扳动夹块即可完成固定，单人就能完成上料操作，大幅缩减换盘准备时间。回转盘下方集成了阻尼调节结构，可根据线缆的直径、盘重调整回转阻尼，避免在牵引线缆时盘体因惯性过度回转导致线缆松脱散乱，阻尼调节采用旋钮式结构，操作人员站在设备侧方就能完成阻尼档位调整，不需要俯身到设备底部操作。右侧的驱动单元采用手摇轮配合传动杆的结构，手摇轮的安装高度适配成年操作人员站立作业的手臂操作区间，操作时不需要弯腰或者抬臂，长时间作业也能降低肢体疲劳度；传动杆上设置了导向滑轮组，可在收卷线缆时自动引导线缆均匀排布在卷筒上，避免线缆在卷筒局部堆叠导致的卷绕不齐、排线混乱问题，

　　导向滑轮的槽宽适配常规直径的电力电缆、控制电缆，不需要更换滑轮就能覆盖多数常用线缆的收卷需求。两个分体机架之间预留了足够的操作空间，操作人员站在中间位置，既可以手动牵引线缆完成放线作业，也可以摇动手摇轮完成收卷作业，操作过程中可以直观观察线缆的排布状态，随时调整收卷速度和导向位置。整套设备的机架全部采用标准型材焊接加工，焊接位置做了倒角去应力处理，长期承受交变载荷也不会出现机架变形的问题，支撑腿底部设置了可调脚垫，在不平整的作业地面上可以通过调整脚垫高度保证设备整体水平，避免回转盘倾斜导致的转动卡滞。从安装边界来看，整套设备的占地长度适配常规车间通道的宽度，不需要占用过大的作业面积，设备的整体高度低于成年人视线高度，

　　作业时不会遮挡操作人员观察周边环境的视线，符合车间作业的安全规范要求。设备的所有转动部位都配置了自润滑轴承，日常使用不需要频繁加注润滑脂，维护成本极低，外露的传动部位没有尖锐棱角，所有边角都做了圆弧过渡处理，避免作业过程中剐蹭线缆外皮或者划伤操作人员。在实际使用场景中，这款设备既可以用于电力施工时的临时线缆收放，也可以放在线缆加工车间作为小批量线缆的分装卷绕设备，相比大型电动收线设备，它不需要外接电源，在无供电的野外施工现场也能正常使用，同时结构简单故障率低，适合作业环境复杂、维护条件有限的场景。设计过程中特意简化了不必要的复杂结构，没有采用电动驱动、自动排线等复杂组件，一方面控制了设备整体重量，方便推移转运，另一方面也降低了设备的故障点，即使在粉尘较多、湿度较大的施工现场，也能稳定运行不会出现电路故障、传感器失效等问题。卷筒的安装位采用可调节设计，可以根据不同宽度的电缆卷筒调整固定位置，适配市面上多数标准规格的成品电缆盘，不需要定制专用的连接工装，通用性更强。手摇轮的转动阻力经过匹配设计，收卷大直径电缆时也不需要过大的操作力，单人就能轻松完成满盘电缆的收卷作业，设备框架的型材选型经过载荷校核，承载满盘电缆时框架的变形量控制在允许范围内，不会出现框架弯曲、支撑腿失稳的问题。
