FRC赛事用ModBox系列CIM电机安装基座

　　在青少年机器人竞赛FRC的赛事设备搭建场景中，动力单元的安装可靠性直接决定了机器人整机的运行稳定性，CIM系列电机作为赛事中广泛使用的动力输出部件，其安装基座的适配性一直是参赛队伍结构设计环节的核心考量点之一。这款适配ModBox系列构件的电机安装件，正是针对赛事快速搭建、模块化拼装的需求设计，可同时兼容标准CIM电机与Mini CIM电机的安装定位，无需额外做转接件加工，就能直接嵌入ModBox系列的型材框架体系中，大幅缩短参赛队伍的结构装配周期。

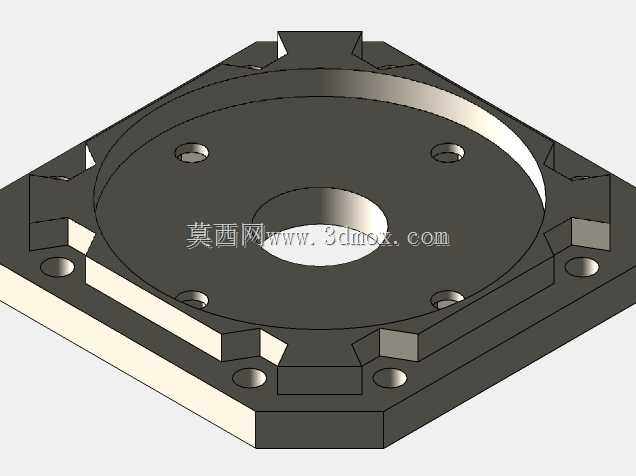

　　从实际使用场景来看，这类安装件需要承受电机启停瞬间的冲击载荷，以及机器人运行过程中传递的振动，因此设计时在安装面的刚性强化上做了针对性处理：基座主体采用平板式结构，中心预留大尺寸通孔用于避让电机输出轴端，避免轴伸与基座发生运动干涉，四周分布的安装凸台做了局部加厚处理，既可以减少整体材料用量控制构件重量，又能在螺栓锁紧位置提供足够的压紧强度，防止长期振动下螺栓出现松脱问题。安装孔位统一采用3/16英寸规格的螺栓适配尺寸，完全匹配FRC赛事常用的英制紧固件标准，参赛队伍无需准备特殊规格的紧固件，使用常备的内六角螺栓就能完成锁紧固定。

　　设计思路上完全贴合模块化拼装的逻辑，基座的外轮廓做了切角处理，四个边角的定位结构可以直接卡入ModBox系列的标准框架槽位，安装时不需要反复调整对位精度，只要将基座卡入对应槽位，穿入螺栓锁紧就能完成电机安装座的固定，定位精度可以控制在赛事要求的公差范围内，避免出现电机轴与传动机构不同心的问题。基座的安装平面做了平整度控制，平面度公差满足电机安装面的贴合要求，能够保证电机壳体与安装面完全贴合，减少电机运行时的振动传导，避免因为安装面不平导致电机轴承承受额外径向力，延长电机在赛事高强度运行下的使用寿命。

　　从安装边界尺寸来看，这款基座的外轮廓尺寸完全匹配ModBox系列框架的标准安装间距，不会超出框架的安装边界，不会和周边的传动构件、线路布置产生空间干涉，中心通孔的直径尺寸同时覆盖两种规格CIM电机的轴伸直径，不管是搭载大扭矩的标准CIM电机做动力输出，还是搭载尺寸更小的Mini CIM电机做辅助机构驱动，都可以使用同一款安装基座完成固定，减少参赛队伍的备件种类，降低备赛阶段的物料准备成本。基座上分布的多个螺栓孔位，除了用于将基座固定在框架上的安装孔之外，还预留了电机本体的固定孔位，孔位位置完全对应CIM系列电机的法兰安装孔尺寸，电机对位放入后直接穿入螺栓即可完成固定，不需要现场打孔做二次加工，非常适合赛事现场的快速维修与构件替换。

　　在实际赛事的使用过程中，这类安装件还需要应对碰撞、冲击等极端工况，因此在结构的应力集中位置做了圆角过渡处理，避免螺栓孔周边、凸台衔接位置因为应力集中出现断裂问题，即使机器人在对抗中受到侧向冲击，安装基座也能保持足够的结构强度，不会出现电机移位导致传动失效的问题。平板式的结构设计也让构件的加工难度大幅降低，不管是采用板材铣削加工，还是使用3D打印快速制作备件，都可以快速获得合格的安装件，适配参赛队伍不同的加工条件，即使在赛事现场出现构件损坏，也可以快速加工替换件完成抢修，保障设备的正常参赛运行。
