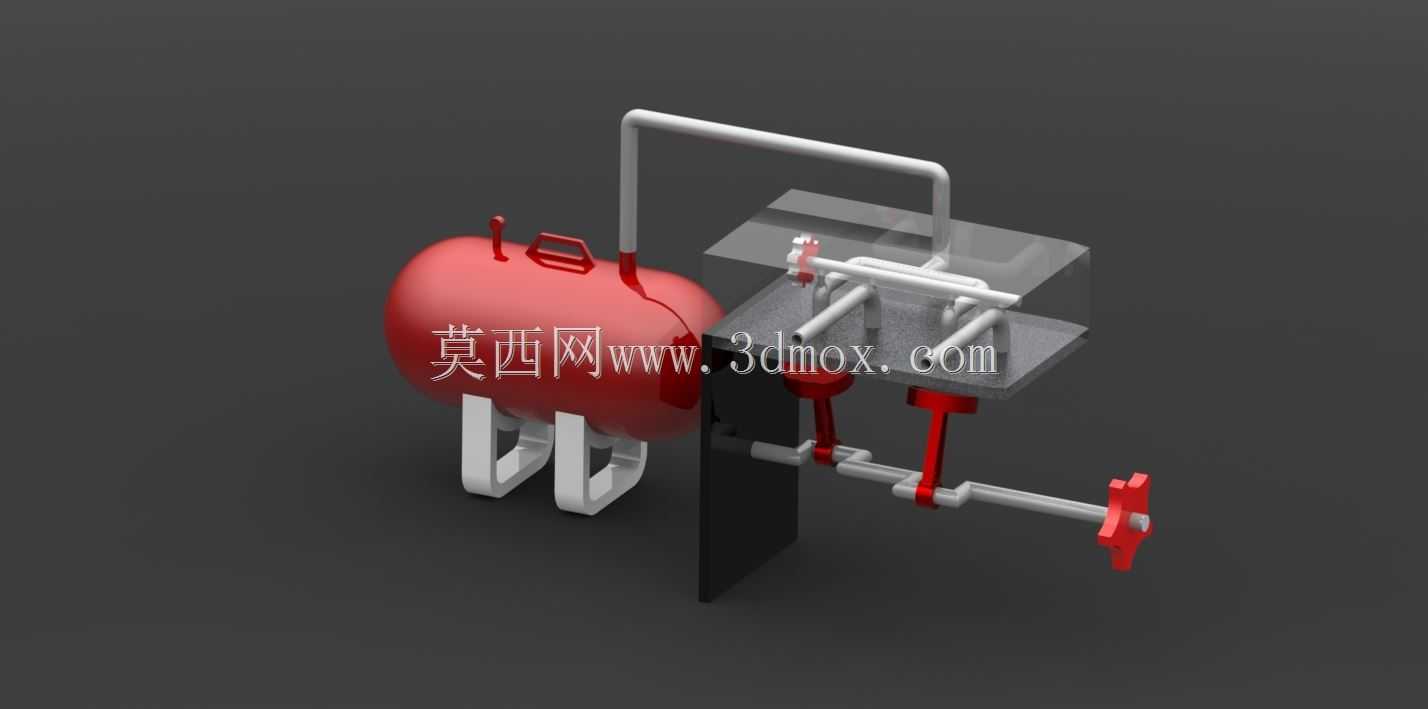

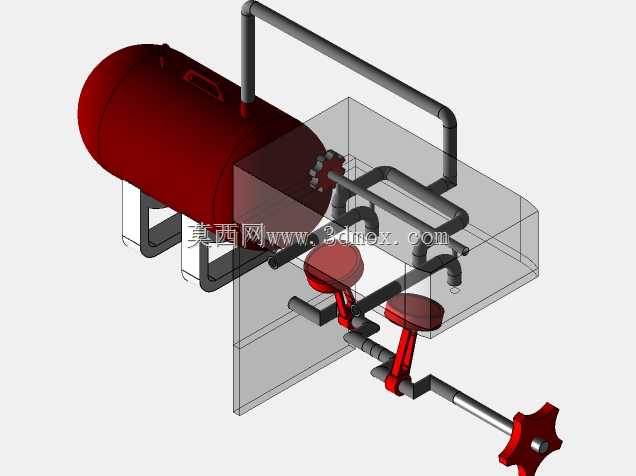

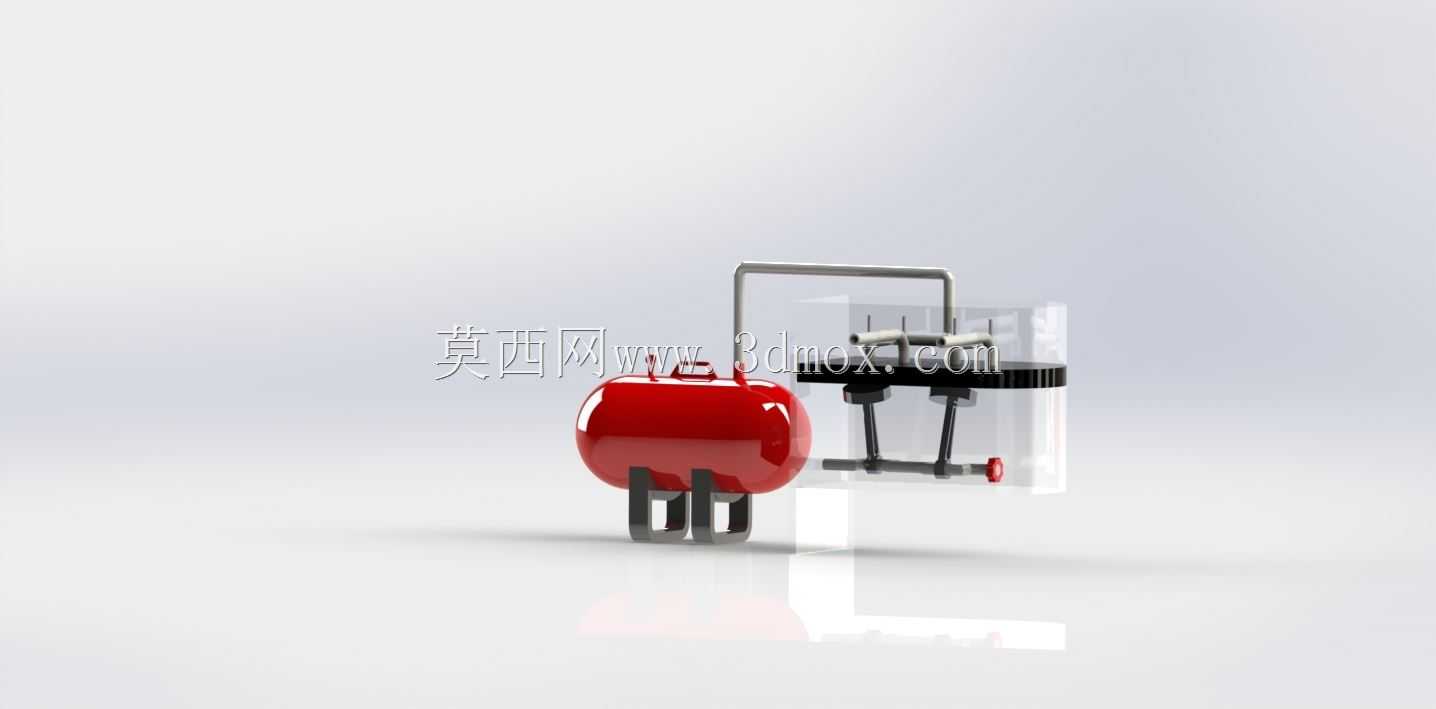

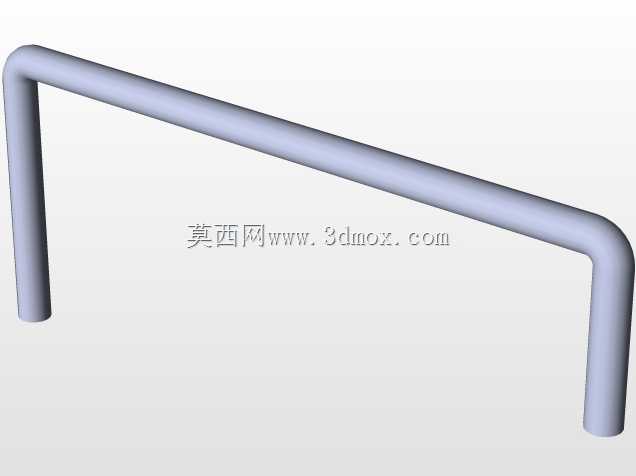

这套动力装置面向混合动力乘用车的辅助动力输出场景设计,核心依托压缩空气作为能量介质完成动力输出,可在车辆低速巡航、启停频繁的城市工况下介入工作,规避传统内燃机低负荷区间的热效率短板,也可配合电池动力系统完成扭矩补填,降低整车瞬时能耗。整套装置的功能逻辑围绕压缩空气的能量释放路径搭建,卧式布置的承压储气单元负责存储高压压缩空气,通过刚性金属管路将高压气体输送至阀组控制模块,阀组按照预设的配气时序将高压空气依次导入对应气缸,推动活塞做上下往复运动,再通过曲柄连杆机构将活塞的直线运动转换为曲轴的旋转扭矩,最终通过输出端的连接结构将动力传递至整车传动系统。

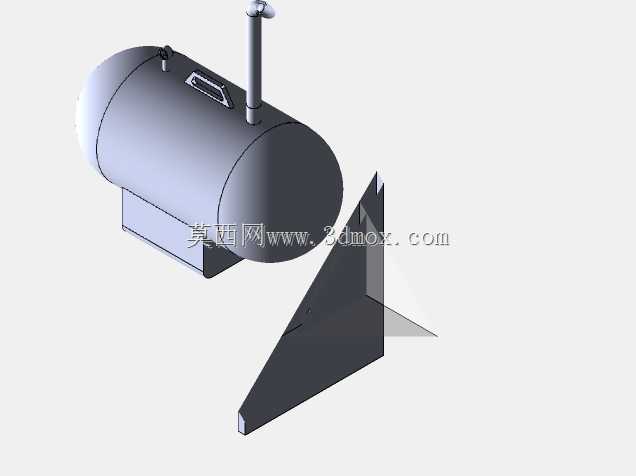

从设计思路上看,整套结构优先考虑车载场景的空间适配性,储气单元采用卧式圆柱罐体结构,罐体顶部设置吊装式把手结构,既满足生产装配环节的转运吊装需求,也可在后期维护时作为罐体拆装的受力点,罐体底部采用U型支撑支架固定,支架与罐体接触面做圆弧贴合处理,避免应力集中导致的罐体疲劳损伤,支架底部预留标准化安装孔位,可直接适配多数混动车型前舱的副车架安装点位,无需额外设计转接支架。阀组控制模块采用双层板式安装结构,上层布置配气管路与阀芯组件,下层预留活塞运动的导向空间,整体结构紧凑,将配气路径长度压缩至最短,减少高压气体在管路传输过程中的压力损失,提升能量利用效率。

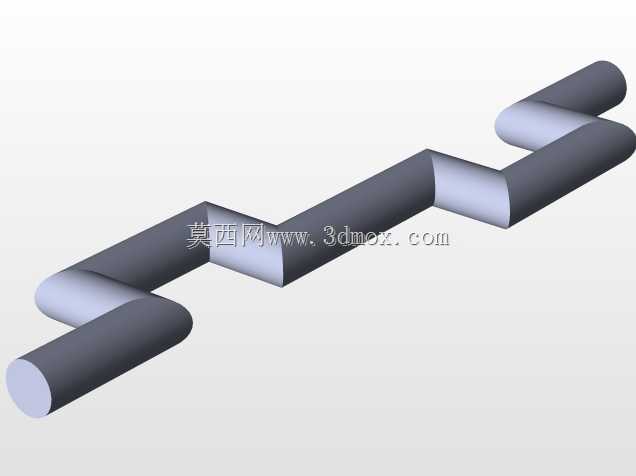

安装边界方面,整套装置沿车辆横向布置时总宽度控制在1.2米范围内,高度不超过0.6米,纵向深度不超过0.5米,可完美嵌入多数A级混动车型的前舱剩余空间,不会与散热器、转向助力泵、电控单元等现有前舱部件产生干涉。活塞组件与曲轴的连接采用剖分式连杆轴承结构,装配时无需额外定制专用工装,使用常规机修工具即可完成拆装维护,曲轴输出端采用标准花键结构,可直接匹配整车现有变速器的输入接口,减少动力传输环节的适配改造成本。
实际运行过程中,这套装置的动力输出响应速度远快于传统内燃机,无需燃油雾化、燃烧做功的等待过程,高压空气通入气缸的瞬间即可推动活塞输出扭矩,非常适合城市工况下的频繁起步加速场景。同时整套装置的运动部件仅包含活塞、连杆、曲轴与阀芯组件,相比传统内燃机少了喷油系统、点火系统、配气凸轮轴等复杂结构,后期维护成本更低,运行过程中无燃烧废气产生,可在地下停车场、封闭园区等对尾气排放有严格要求的场景下独立驱动车辆低速行驶。储气单元的耐压等级按照车载高压容器标准设计,罐体壁厚经过冗余校核,可承受反复充放气的压力循环疲劳,管路连接部位采用硬密封加密封圈的双重密封结构,避免高压气体泄漏导致的动力衰减与安全隐患。配气阀组的时序设计可根据曲轴的实时转角调整进气与排气的切换节点,在不同转速工况下都能保证气缸内的压缩空气充分膨胀做功,减少压缩空气的无谓浪费,提升单次充气后的续航里程。整套结构的运动摩擦面均预留了润滑通道,可接入整车现有润滑系统,无需额外添加独立润滑装置,进一步简化了整体结构,降低了整车布置的复杂度。
