奇数缸径向发动机运动结构演示模型

　　在航空活塞动力、小型固定式动力机组的早期应用场景中，径向发动机凭借紧凑的径向布局、优异的风冷散热效率，曾占据小功率航空动力的主流应用位置，这类动力单元的核心运动逻辑与直列、V型发动机存在明显结构差异，也是机械原理教学、动力结构仿真中常见的演示对象。这套径向发动机的运动结构模型，完整还原了奇数气缸布局的核心运动特性，建模过程中优先还原了实际装机状态下的运动约束关系，没有做过度的外观美化，所有配合面的尺寸边界都参考了同规格小功率径向发动机的实际安装参数预留。从实际用途来看，这类模型既可以作为机械原理课程中曲柄连杆机构运动学的演示载体，也能为小型航空动力改装、特种动力单元的结构选型提供运动干涉校验的参考基础，建模时特意保留了所有运动副的配合间隙，没有做理想化的零间隙约束，更贴近实际加工装配后的真实运动状态。

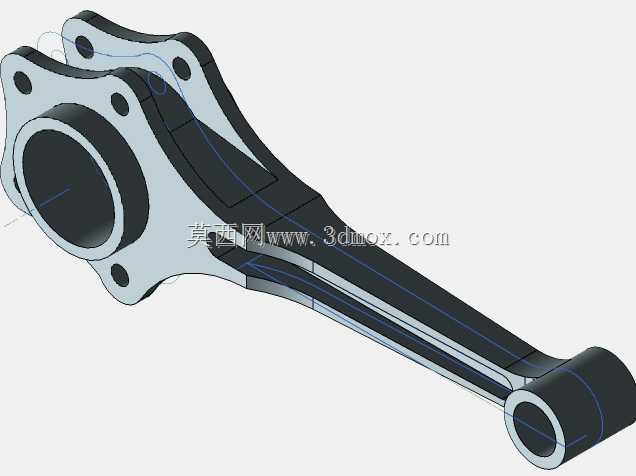

　　不同于直列发动机共用一根曲轴带动多组平行布置的活塞连杆，径向发动机的所有连杆都铰接在同一个曲柄销上，奇数气缸的布局设计是为了实现交替顺序点火的平稳性，避免相邻气缸连续点火带来的扭矩波动，建模时特意按照实际点火顺序设置了各气缸活塞的运动相位差，能够直观呈现不同气缸活塞往复运动的时序差异。很多初次接触径向发动机结构的设计人员，容易忽略连杆大头的铰接结构细节，这套模型里特意把主连杆与副连杆的铰接配合做了单独拆分，主连杆直接固定在曲柄销上，其余副连杆通过铰接销连接在主连杆大头的凸耳上，这种结构能保证所有活塞的行程一致，不会出现不同气缸压缩比偏差的问题。平衡重的布置位置也完全参考实际机型的设计逻辑，设置在连杆毂的对侧，随曲轴同步旋转，用来抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运行时的振动幅值，建模时平衡重的质心位置、质量块的外形尺寸都按照惯性力平衡的计算结果做了匹配，能够直观演示平衡重对整机振动的抑制逻辑。

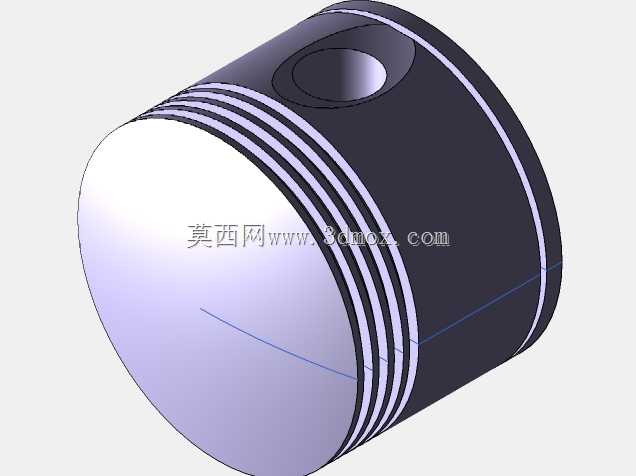

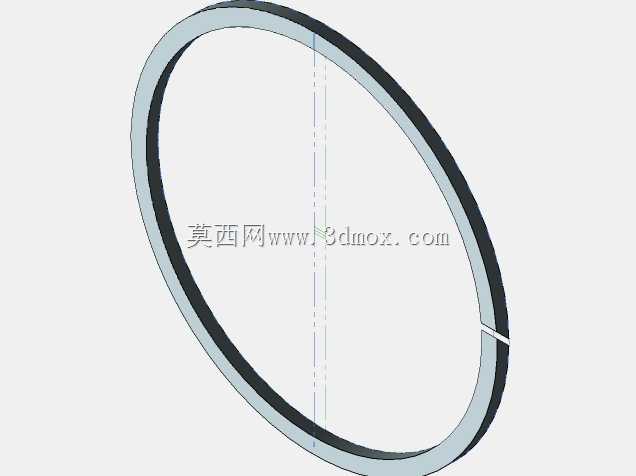

　　从安装边界来看，这套模型的气缸沿圆周径向均匀布置，整机的最大径向尺寸由气缸外端到曲轴中心的距离决定，轴向尺寸远小于同功率的直列发动机，这种布局特性让它非常适合安装在机头位置直接驱动螺旋桨，不需要额外布置复杂的传动换向机构。建模时特意标注了曲轴输出端的安装法兰尺寸、气缸散热片的外形边界、机匣的安装定位孔位置，这些尺寸边界都是实际选型安装时需要重点核对的参数，避免出现装机干涉的问题。在运动仿真的设置上，模型保留了活塞与气缸壁的配合间隙、连杆铰接处的转动间隙，没有做理想化的刚性绑定，运行动画时可以直观看到不同转速下各运动部件的位置变化，观察活塞在上止点、下止点时的连杆角度变化，以及交替点火时序下曲轴输出扭矩的波动特性。

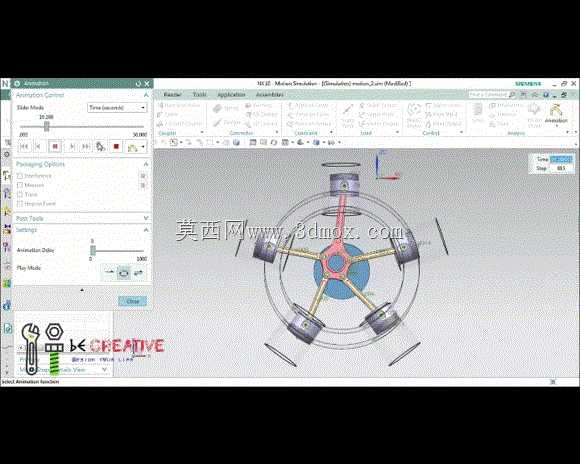

　　很多工程人员在做径向发动机的结构设计时，容易忽略奇数缸布局的点火间隔均匀性问题，这套模型通过运动动画可以清晰展示，五缸结构下每一次点火的曲轴转角间隔均匀，不会出现同一直线对置气缸同时运动带来的惯性力叠加问题，配合对侧布置的平衡重，整机的振动水平能够控制在很小的范围内。另外模型里的连杆截面形状、活塞销的安装位置、曲柄的配重结构，都参考了实际量产机型的成熟设计，没有做脱离工程实际的创意化改动，对于需要做同类结构二次开发的设计人员来说，可以直接在这个模型的基础上调整气缸数量、缸径行程参数，快速生成不同功率等级的径向发动机结构方案，不需要从零开始搭建基础运动约束。在实际的工程教学场景中，这类运动模型还能帮助初学者快速理解径向发动机与传统直列发动机的结构差异，掌握星型动力布局的核心设计要点，避免在初期方案选型时出现结构布局的原则性错误。
