可移动小型门式起重吊运设备结构

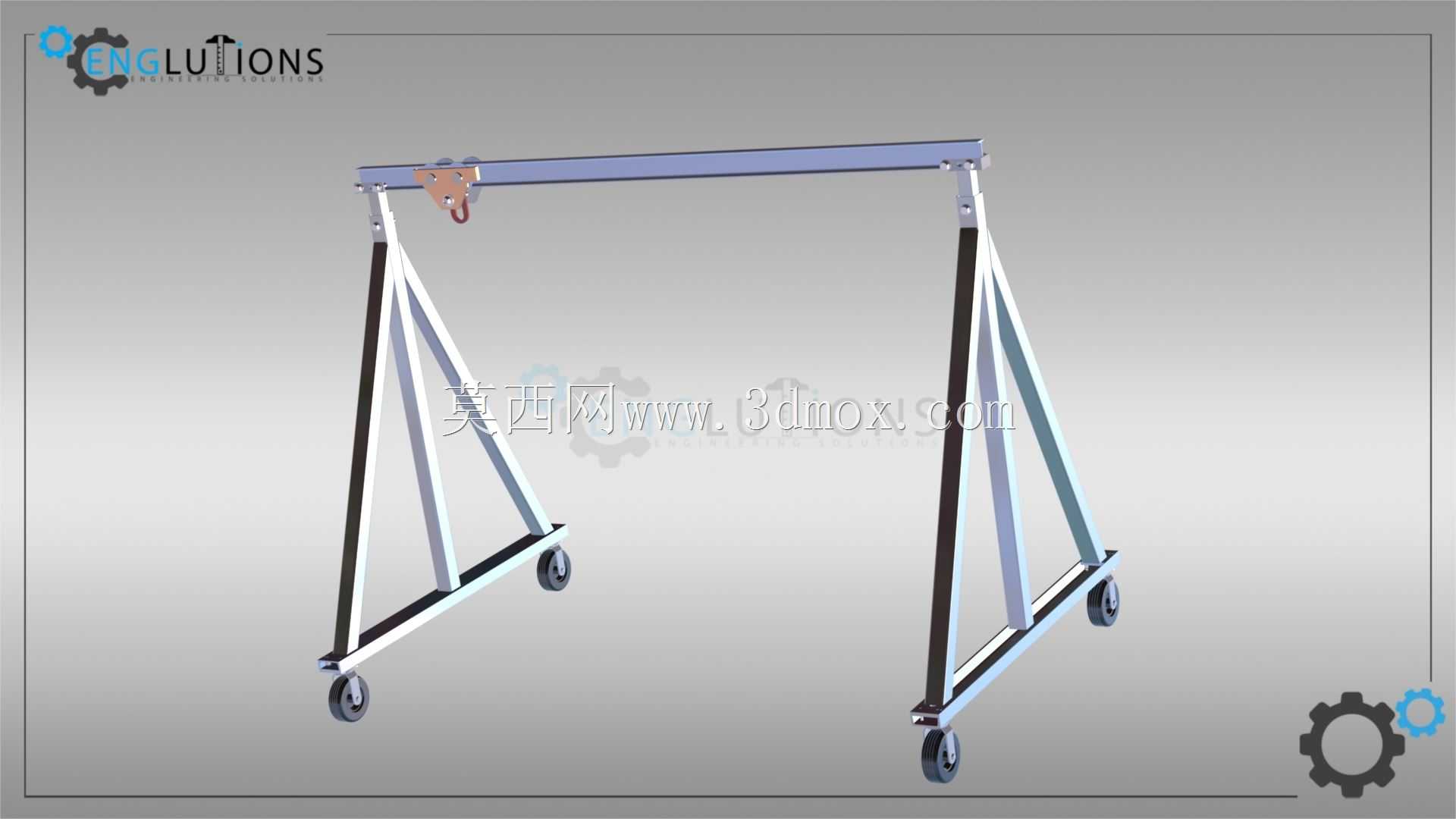

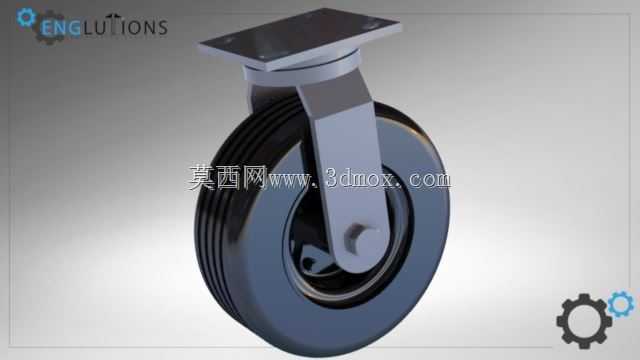

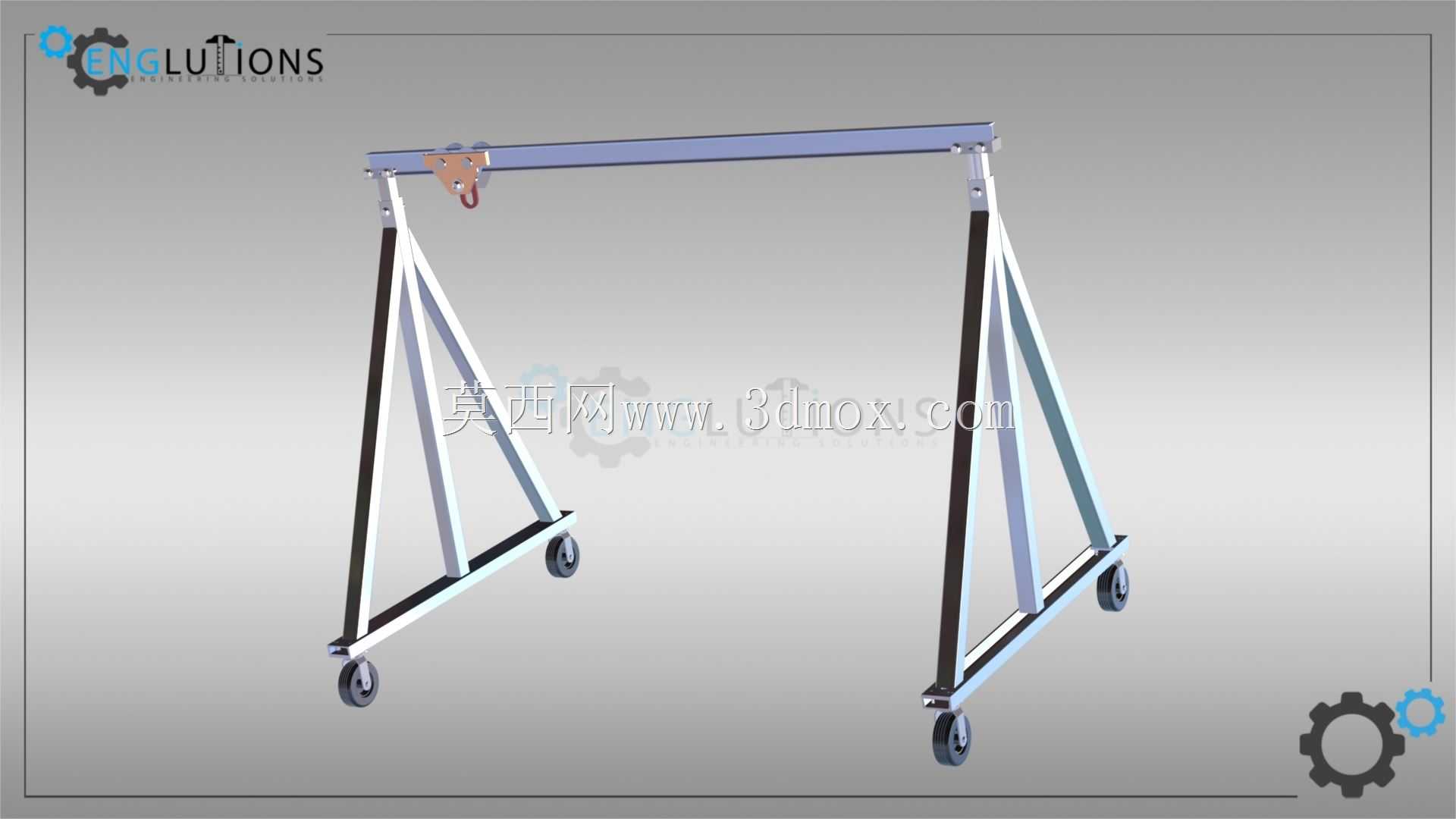

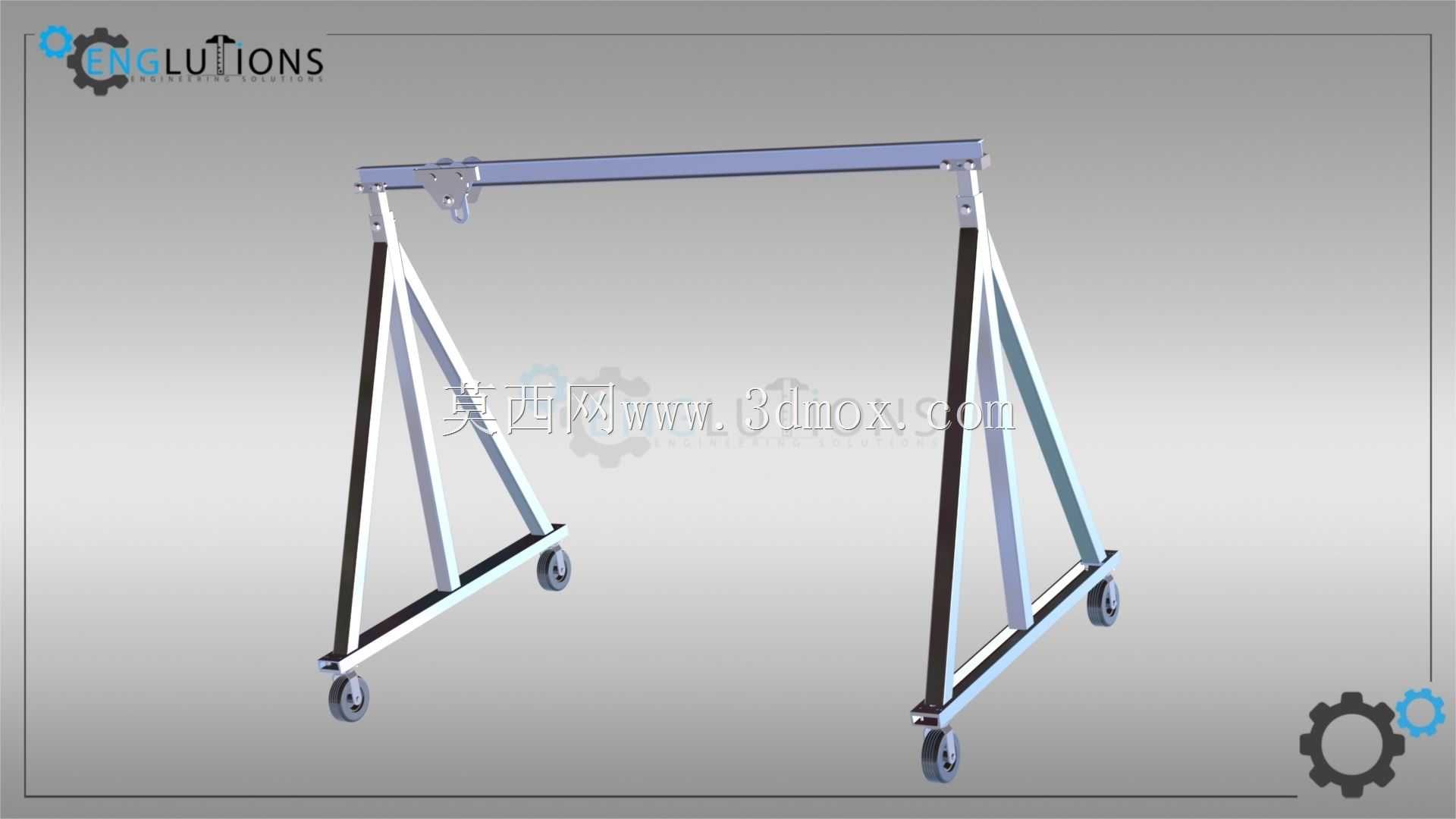

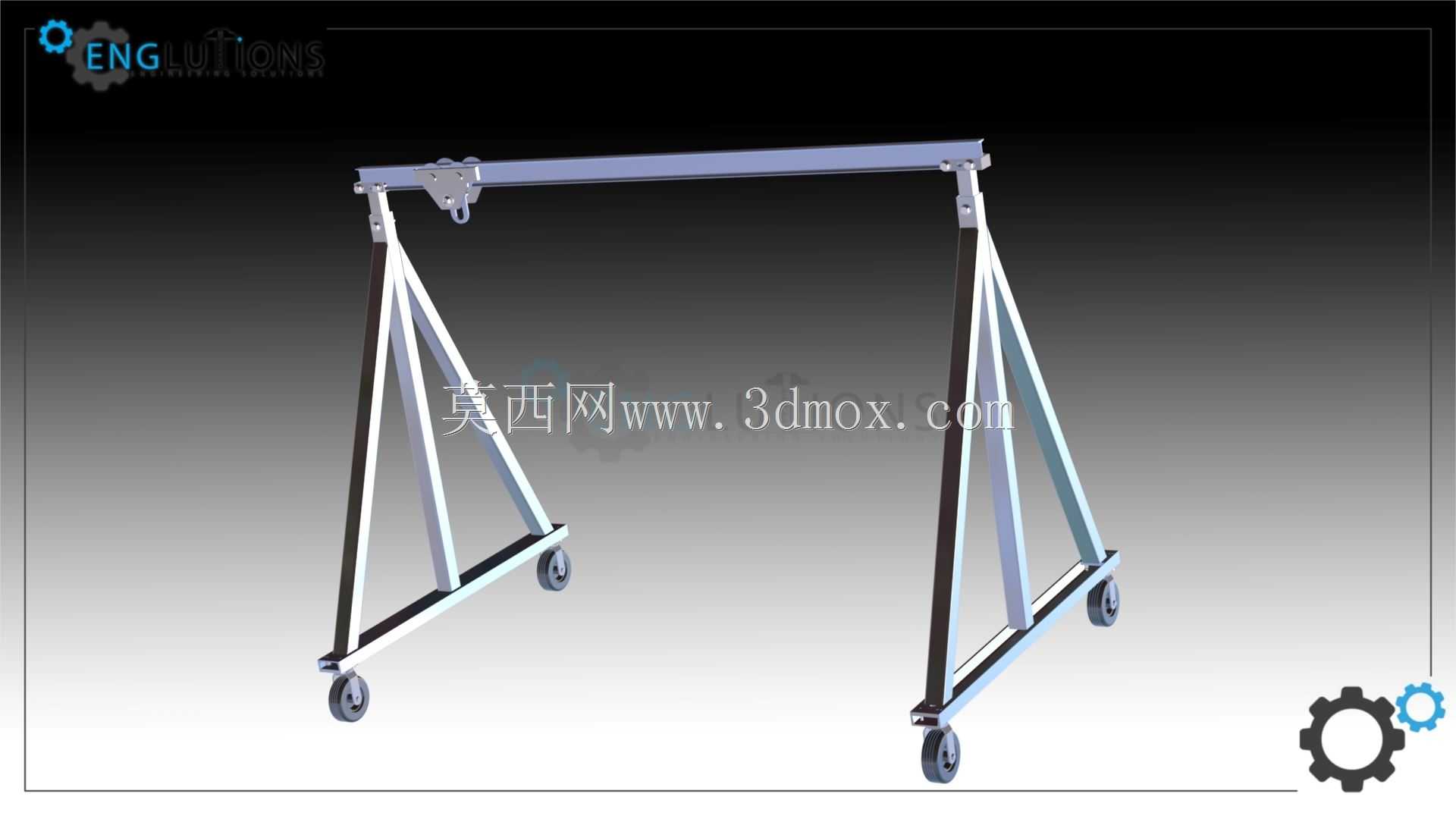

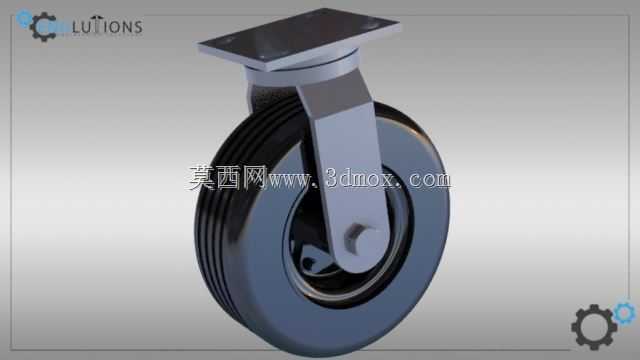

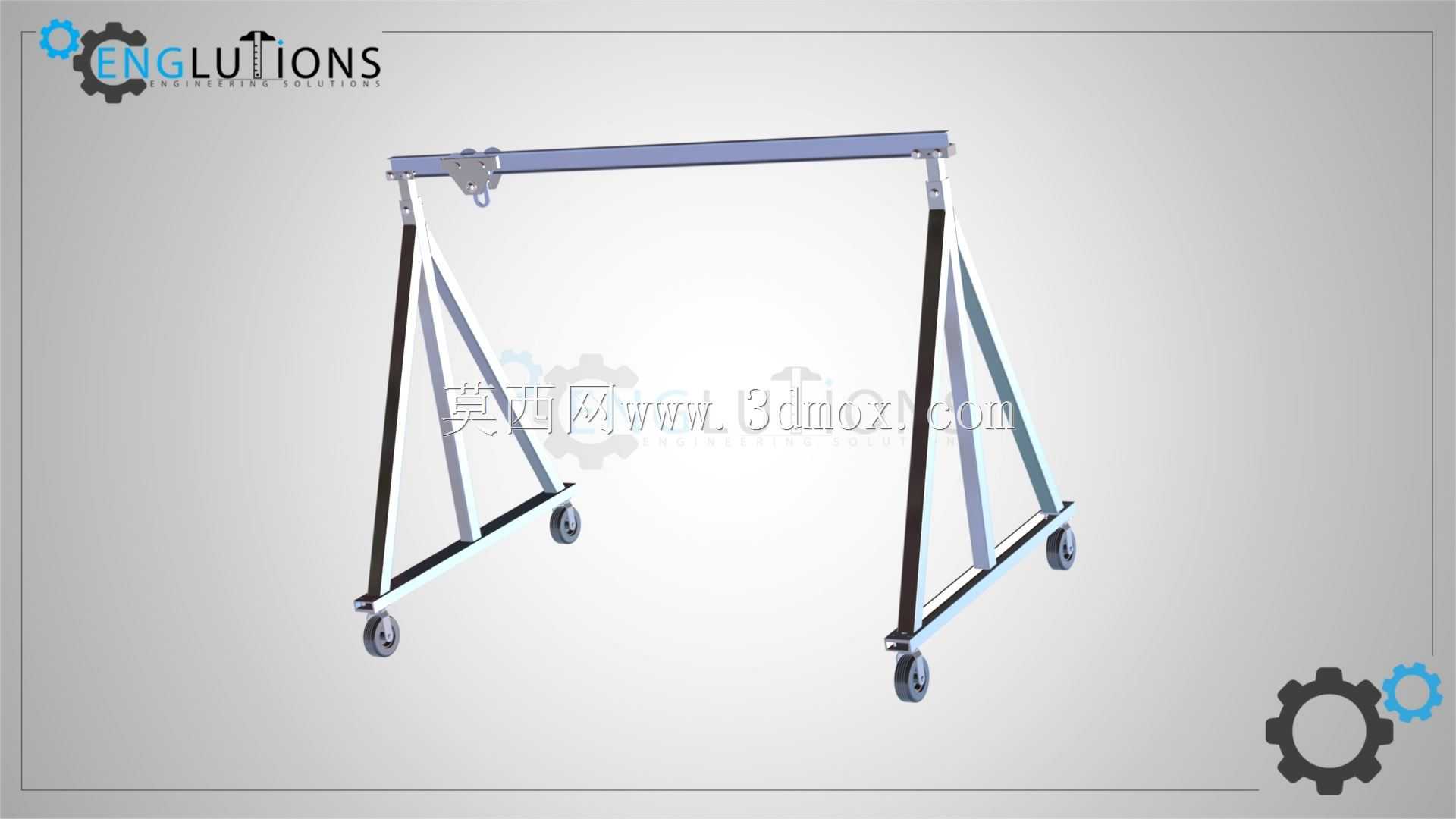

　　这款可移动轻型门式吊运结构，主要面向小型机加工车间、设备维修工位、仓储小件周转区的零散吊运需求设计，区别于大吨位固定龙门吊，它的核心定位是解决1吨及以下载荷的短距离移位、设备零部件吊装、工装夹具转序这类大设备覆盖不到的零散作业场景。从结构设计逻辑来看，整体采用三角支撑的门型框架，两侧支腿做了斜向加强筋布局，没有采用复杂的箱型梁结构，而是用标准型材拼接，在保证框架抗扭、抗弯刚度的前提下，尽可能压缩自身重量，方便人工推移换位。底部四个支腿端点均配置了带刹车的万向脚轮，脚轮的安装座做了加高处理，避免推移过程中支腿下沿与地面凸起的轨道、线槽发生磕碰，刹车踏板的位置设在支腿外侧，作业人员站在侧面就能直接踩下锁定，不需要弯腰探到设备底部操作，

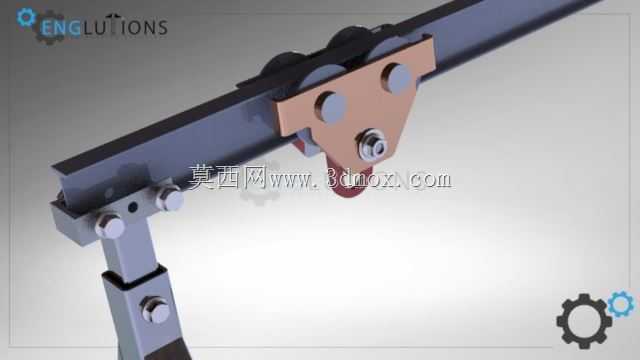

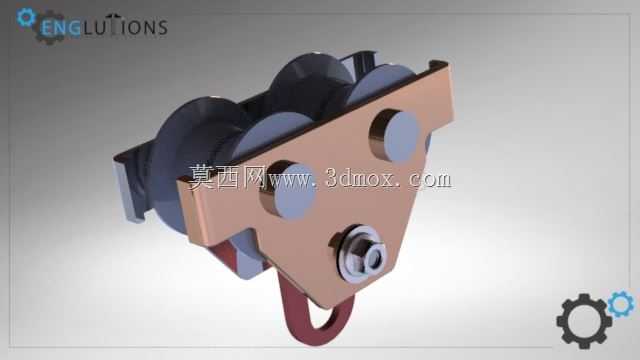

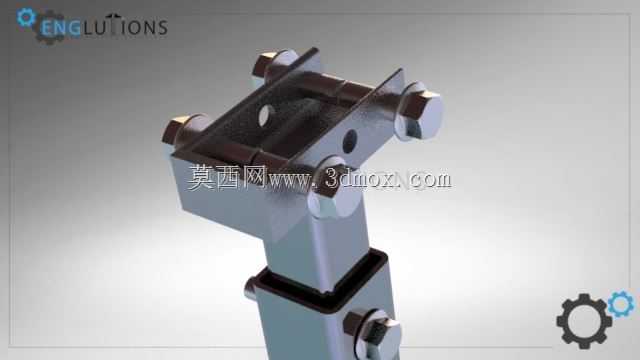

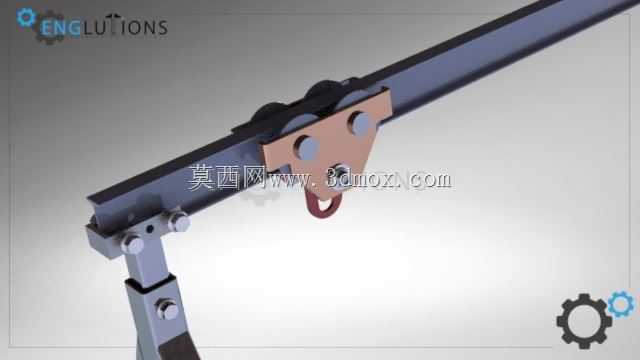

　　适配车间常见的环氧地坪、水泥硬化地面，不会在推移过程中留下压痕。横梁部分采用平直的单梁结构，预留了葫芦挂装的滑行轨道，挂点位置可以沿着横梁全长范围手动滑移，方便调整吊点的横向位置，不需要反复挪动整个框架来对齐吊物重心，对于吊装形状不规则的机加工件、电机、泵体这类重心偏移的工件，能快速调整吊点位置避免起吊后工件倾斜。两侧支腿与横梁的连接节点做了可拆卸式的螺栓紧固设计，不需要焊接固定，拆解后可以用普通货运车辆转运，适合经常需要变换作业场地的维修班组、外包安装团队使用，组装时只需要普通扳手就能完成，不需要专用的吊装设备辅助拼装。从安装边界来看，整体宽度适配车间内常见的1.2米到2米的通道宽度，高度可以根据作业需求调整支腿的连接孔位，

　　最低适配2.2米的车间净空，最高可以覆盖3.5米的吊装高度，不会因为设备过高无法进入低矮的车间隔间、设备夹层区域作业。在实际使用场景中，这类设备常用来配合手动葫芦或者小型电动葫芦，完成机床上工件的上下料、设备维修时重型零部件的拆装移位、仓储区域重型货箱的堆码转序，不需要预埋轨道或者固定地基，只要地面平整就能投入使用，相比固定安装的起重设备，它的投入成本更低，调度灵活性更强，对于产能规模不大、作业点位分散的小型加工车间来说，能覆盖绝大多数日常轻型吊运需求，不需要额外占用固定的作业场地，不用的时候可以推到车间角落存放，不会占用生产通道空间。设计过程中特意控制了框架的受力分布，斜撑的角度经过受力校核，

　　在额定载荷下支腿的形变量控制在允许范围内，不会出现支腿外撇、横梁下挠超标的情况，脚轮的选型也匹配了整体的额定载荷，每个脚轮的承载余量留足了1.5倍的安全系数，避免长期使用后脚轮变形卡滞。横梁的挂点位置做了两端的限位挡块，防止葫芦滑移时从横梁端部脱出，支腿的底部脚轮上方还预留了可选配的支撑螺杆安装位，在需要长时间定点吊装作业时，可以降下支撑螺杆把整个设备顶起，让脚轮离开地面，避免作业过程中设备意外滑动，提升定点作业时的稳定性。
