10吨级单梁起重设备主梁结构设计

　　这款10吨级单梁起重设备的主梁结构，主要面向常规工业厂房内的固定跨间物料转运场景，常见于机械加工车间、仓储库房、轻型装配产线的上方作业区域，负责完成固定跨度范围内的重物垂直起升与水平方向的往复输送，适配车间内工序间工件转序、仓储区域货物堆垛、设备维保过程中零部件吊装等常规作业需求，作业覆盖范围为单梁下方的矩形作业面，无需额外铺设地面行走轨道，不会占用车间地面的生产作业与物流通道空间。

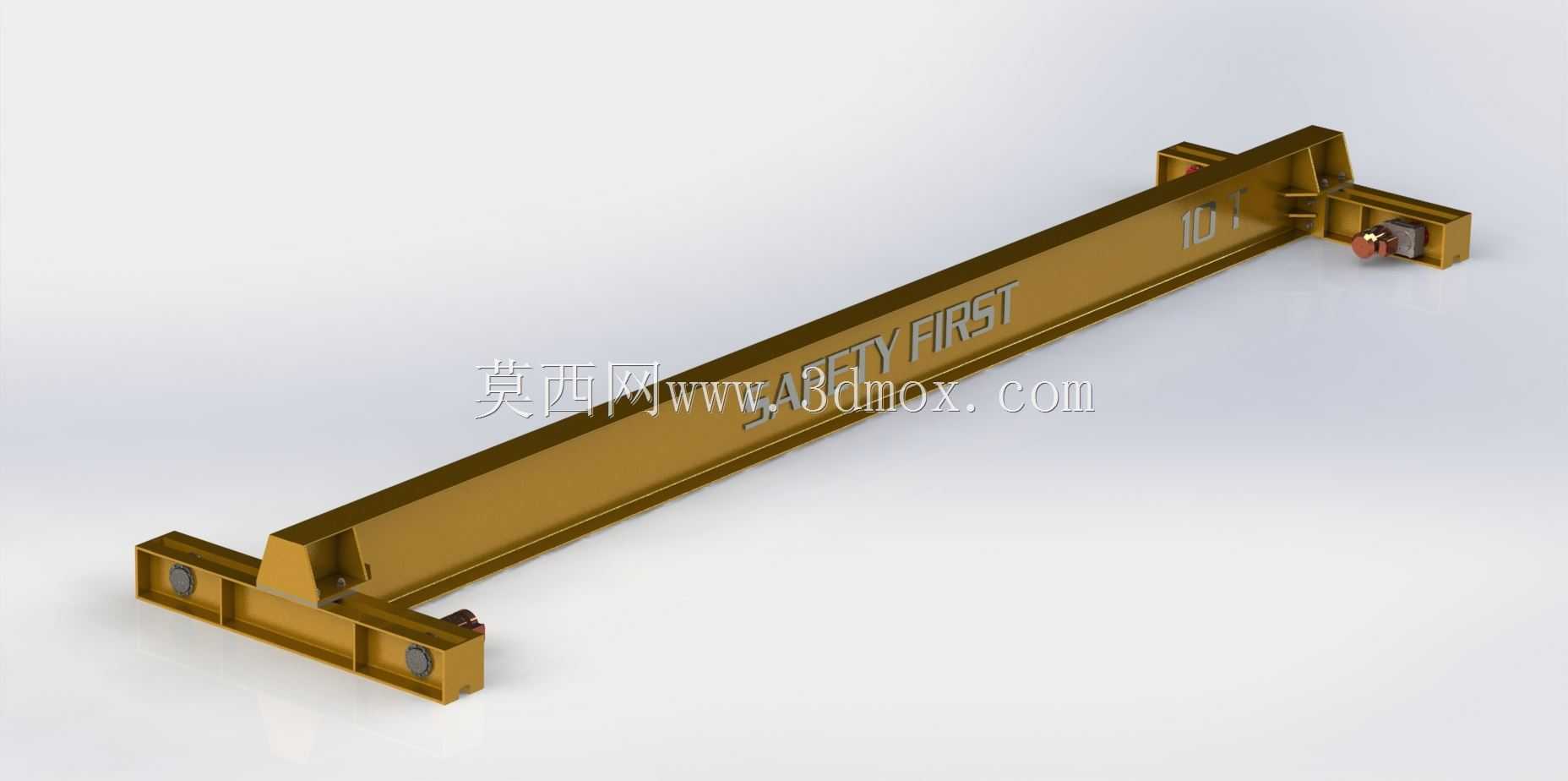

　　从结构设计逻辑来看，主梁采用典型的箱型梁焊接结构，以Q235系列钢板作为主要承载基材，通过上下翼缘板与两侧腹板组焊形成封闭箱型截面，这种截面形式在同等自重条件下具备更优的抗弯抗扭刚度，能够有效控制额定起重量下的主梁下挠变形量，避免长期满载作业后出现不可逆的塑性形变。主梁两端设置有与端梁连接的定位安装接口，接口处采用精加工配合面搭配高强度螺栓组连接，保证主梁与端梁的装配垂直度，避免运行过程中出现卡轨、啃轨的问题。主梁上翼缘板表面加工有供电动葫芦行走的轨道安装基准面，轨道采用标准起重钢轨，通过压轨器与主梁上翼缘可靠固定，轨道接头处做45度斜切处理，减少葫芦行走经过接头时的冲击振动。

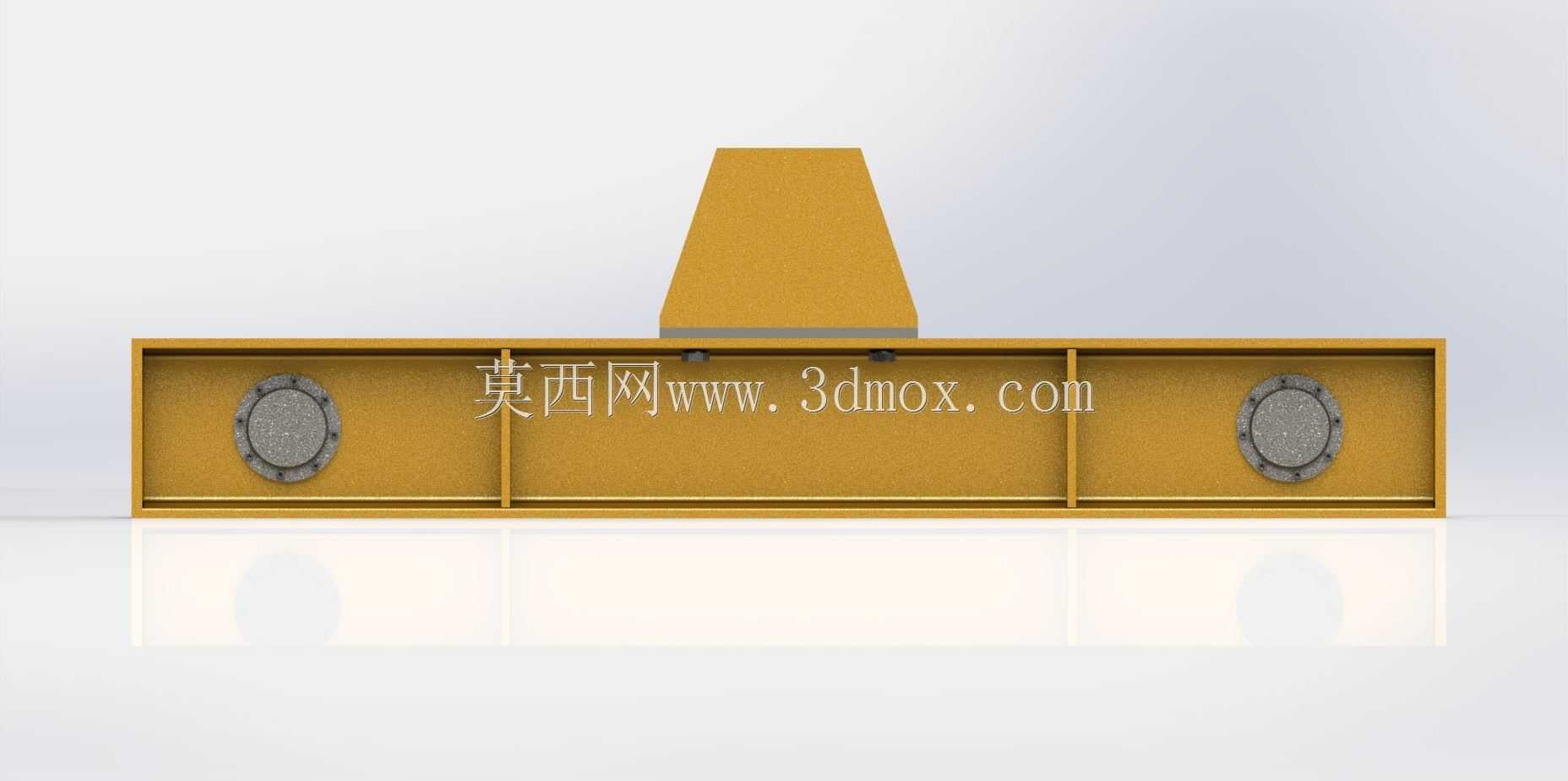

　　主梁腹板区域设置有对称布置的检修人孔，人孔边缘采用加厚补强圈焊接加固，避免开孔造成的截面强度削弱，运维人员可通过人孔进入主梁内部，对内部焊缝、轨道连接螺栓、线缆敷设通道进行定期检查维护，无需在主梁外部搭建高空作业平台，降低日常运维的作业难度与安全风险。主梁上表面设置有滑触线或者电缆滑车的安装支架，根据车间供电形式的不同可灵活适配，为行走的电动葫芦提供稳定的动力与控制信号传输通路。主梁顶部中间位置设置有起吊吊耳结构，用于设备安装阶段的整体吊装就位，吊耳位置经过重心核算，保证吊装过程中主梁保持水平状态，避免安装对接时出现角度偏差。

　　从安装边界尺寸来看，该主梁适配的厂房轨距需要根据实际跨距预留两端的端梁安装余量，主梁自身的截面高度根据10吨额定起重量对应的跨度做匹配设计，保证在满载工况下，主梁跨中下挠值控制在国标允许的范围以内，不会影响葫芦的正常行走精度。主梁两端的端梁连接座中心距与厂房两侧的起重机运行轨道中心距严格匹配，安装时需要保证两侧轨道的平行度与标高差在允许公差范围内，避免起重机运行时出现侧向力过大的问题。主梁下翼缘与车间地面的净空高度需要满足起升高度的要求，预留出电动葫芦自身高度、吊具高度以及被吊物的安全作业距离，避免起升过程中出现碰撞干涉。

　　在功能特性上，这款单梁结构的自重相对较轻，对厂房立柱的承载载荷要求更低，适合中小型厂房的新建或者老旧厂房的起重设备加装改造，不需要对厂房结构做额外的加固处理。箱型主梁的封闭结构能够有效阻挡车间内的焊接飞溅、切削粉尘、水汽等对内部结构的侵蚀，配合表面的多层防锈涂装，能够在常规工业环境下长期保持结构强度稳定，减少后期的防腐维护工作量。主梁的结构设计充分考虑了动载冲击的影响，在电动葫芦的频繁起制动工况下，结构的应力分布均匀，不存在明显的应力集中区域，关键焊缝位置都做了圆滑过渡处理，避免长期交变载荷下出现疲劳裂纹。

　　实际作业过程中，主梁作为核心承载部件，需要承受电动葫芦的自重、额定起吊载荷以及葫芦行走、起制动过程中产生的动载荷，因此在结构设计阶段通过有限元仿真对不同工况下的应力、变形量做了多次校核，对腹板厚度、翼缘板宽度、内部加劲肋的布置位置做了优化调整，在保证结构强度与刚度满足要求的前提下，尽可能降低主梁的自重，减少材料消耗与运行过程中的能耗。主梁内部设置有横向加劲肋与纵向加劲肋，分别对应承受局部压应力与剪应力的区域，避免腹板在载荷作用下出现局部失稳变形，加劲肋的焊接采用断续角焊缝，减少焊接变形与焊接残余应力的影响。

　　针对不同车间的使用需求，这款主梁结构还可以预留相关的附加安装接口，比如检修平台的安装支架、安全滑线的防护装置、行程限位开关的安装座等，不需要在现场安装时额外做焊接打孔作业，避免对主梁结构造成额外的损伤。主梁表面的涂装采用多层工艺，底层做抛丸除锈处理，中间涂防锈底漆，表面涂警示色面漆，既能够提升结构的防腐能力，也能够在车间环境下具备足够的辨识度，提醒车间作业人员注意起重作业区域的安全。
