商用卧式风冷制冷储藏柜体结构设计

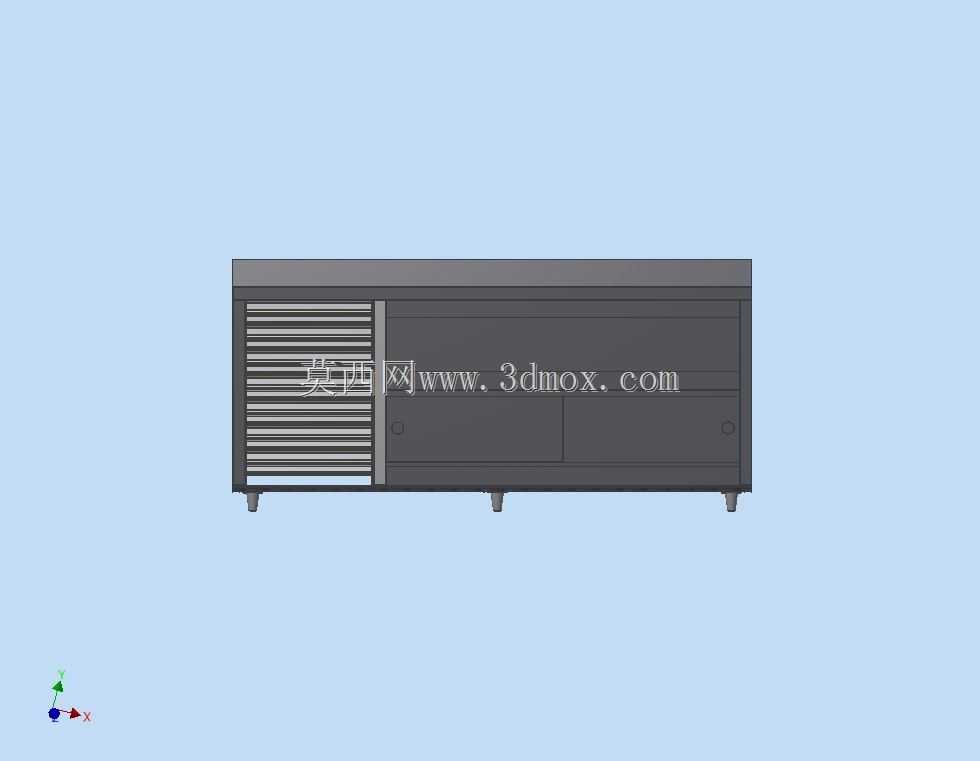

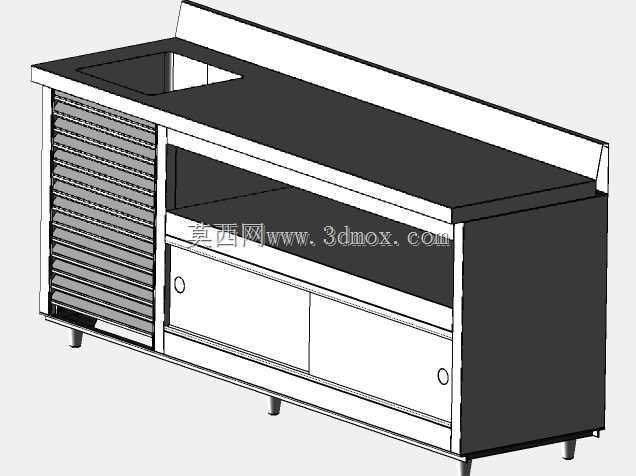

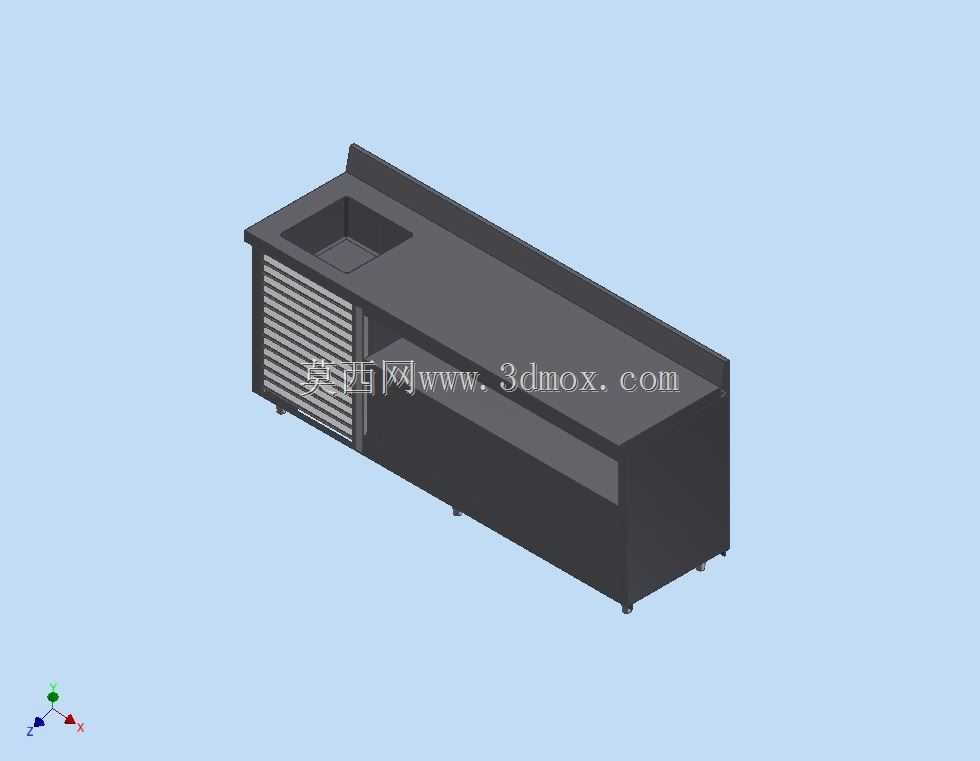

　　本次呈现的卧式风冷制冷储藏柜体结构，主要面向餐饮门店后厨、便利店冷藏区、小型商超生鲜暂存区这类商用场景，区别于家用冷柜的小容积设计，该柜体在结构设计阶段优先考虑高频次取放货物的使用需求，正面预留整面通长的取货开口，搭配横向排布的格栅式回风结构，既保证柜内冷量循环的风道通畅，也能避免后厨杂物、货品包装碎屑掉入风道内部造成堵塞。从实际使用角度出发，柜体底部设置四个可调式支撑脚，安装时可根据地面平整度调整每个支脚的高度，抵消地面铺装带来的高度差，避免柜体倾斜导致的门体密封不严、冷凝水积聚溢出的问题，支脚的承重冗余按照满载货品重量的1.5倍做结构校核，即使柜内堆满冻品食材也不会出现支脚变形、柜体下沉的情况。

　　外形尺寸的边界设定充分考虑商用场所的通道限制，柜体整体宽度控制在1.8米级，深度控制在0.8米以内，高度不超过0.9米，既可以单独靠墙放置作为独立冷藏单元，也可以嵌入到后厨的操作台下方，和现有不锈钢操作台做齐平安装，不会额外占用后厨的操作通行空间，柜体侧面预留的制冷机组安装位采用模块化设计，后期维护时不需要挪动整个柜体，仅需拆开侧面板即可完成压缩机、冷凝器的检修与清洁，大幅降低运维阶段的拆装工作量。

　　设计思路上摒弃了传统冷柜外露式冷凝器的结构，将冷凝换热组件整合到柜体正面格栅的后方，利用格栅的自然通风完成换热，不需要额外预留背部的散热空间，安装时可以直接贴墙放置，进一步压缩设备的占地空间；柜体的外壳采用分体式钣金拼接结构，每一块钣金件都设计有对应的定位折边，组装时不需要复杂的工装定位，依靠折边的卡位即可完成各板件的对齐，拼接缝隙控制在1mm以内，既可以减少发泡保温层施工时的溢料问题，也能避免长期使用过程中板件错位产生的缝隙漏冷。柜内的储物空间采用无中柱的通腔设计，用户可以根据存储货品的尺寸自由调整层架的位置，无论是整箱的生鲜食材还是分装的冷藏配料，都能找到合适的放置空间，不会因为内部立柱的遮挡限制大尺寸货品的存放。

　　风道设计采用下送上回的循环路径，冷量从柜体底部的送风风道均匀送出，沿着柜体内壁向上循环，再通过正面上方的格栅回风口回到蒸发器腔，这种风道结构可以保证柜内各个区域的温差控制在±2℃以内，不会出现局部结冻、局部温度不达标的问题，适合存放对温度稳定性要求较高的食材、配料；门体的密封结构采用嵌入式磁吸胶条，胶条设计为可快拆结构，日常清洁时可以直接将胶条扯下清洗，不需要借助工具拆卸，长期使用出现胶条老化时，用户可自行更换备件，不需要专业售后人员上门操作。柜体的底部还预留了冷凝水蒸发盘的安装位，将化霜产生的冷凝水引导至蒸发盘内，利用冷凝器散发的热量自然蒸发水分，不需要额外布置排水管路，大幅降低设备安装的管路改造要求，对于没有预设排水点位的老旧商铺也能直接安装使用。

　　从结构建模的细节来看，所有钣金件的折弯半径都按照常规钣金加工的工艺要求设定，没有出现过小折弯半径导致的加工开裂风险，板件之间的连接孔位都做了对位标识，组装时可以快速识别对应安装位置，减少错装的概率；制冷管路的走线路径都预留了足够的安装间隙，避免管路和钣金件直接接触产生的运行震动噪音，管路固定位都设计有橡胶减震垫，进一步降低设备运行时的噪音传递，保证商用场所的使用体验，不会因为设备噪音影响门店的就餐环境。
