带径向油孔的精密空心销轴结构设计

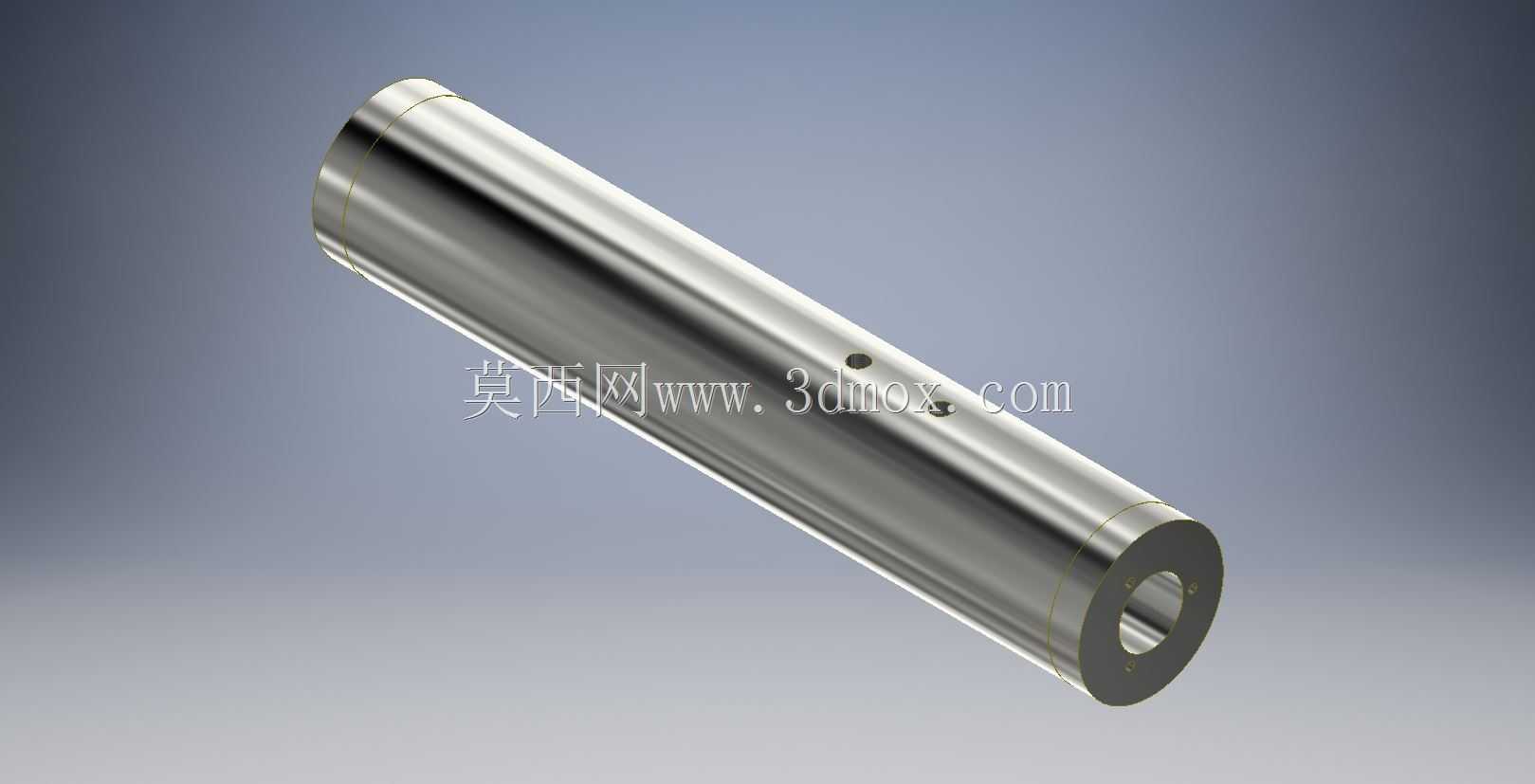

　　这类带径向通孔的空心销轴，在工程机械铰接结构、液压执行元件连接端、重载输送设备的链传动系统里都有大量应用场景，区别于实心销轴的结构设计，空心结构在保证同等抗剪、抗弯截面模量的前提下，能大幅降低零件自身重量，同时中心通孔可作为润滑油路、穿装锁紧件或者流体介质通道，适配多场景的集成化设计需求。从结构设计逻辑来看，这类销轴的外圆面需要做高精度磨削加工，表面粗糙度控制在Ra0.8以内，保证和配套轴套、铰接孔的配合间隙均匀，避免偏载造成的局部磨损；外圆两端设计有微小的倒角结构，既方便装配时顺利导入配合孔，也能去除加工毛刺防止装配时刮伤配合面的密封件或衬套内表面。径向开设的小孔位置经过受力校核，避开销轴受剪应力最大的截面区域，

　　孔口做了沉孔倒角处理，消除应力集中点，避免交变载荷下从孔边萌生疲劳裂纹；中心通孔的内壁粗糙度控制在Ra3.2以内，当作为润滑油路使用时，能减少润滑脂的流动阻力，保证径向油孔能持续向配合摩擦面输送润滑介质，延长铰接副的维护周期。从安装边界来看，这类销轴的长度尺寸根据配套铰接耳板的总厚度设计，两端预留有卡簧槽或者锁销孔的安装位置，装配时不需要额外加工调整，可直接穿入铰接孔后通过轴用挡圈或者开口销完成轴向定位；外圆直径的公差带选取m6级过渡配合，既保证装配后不会在铰接孔内发生相对转动，也能在维护拆卸时通过通用拔销工具顺利取出，不会出现抱死难以拆解的问题。在实际设备运行过程中，这类空心销轴承受的主要是径向剪切载荷与小幅摆动的弯曲载荷，

　　空心结构的壁厚经过抗弯截面系数计算，在额定载荷下的最大弯曲变形量控制在0.02mm以内，不会因为挠曲变形造成铰接副卡滞；径向油孔的位置正对摩擦副的承载区域，润滑脂从中心通孔注入后，能通过径向孔直接到达压力最大的摩擦面，形成稳定的油膜，避免干摩擦造成的轴面拉伤。不同于普通实心销轴的单一功能，这类集成油路的空心销轴可以省去外接润滑管路的布置，在结构紧凑的铰接位置，比如挖掘机斗杆连接点、叉车龙门架铰接处、自动化生产线的连杆铰接端，能大幅简化周边结构设计，减少管路干涉的风险。零件的选材通常选用中碳合金钢经调质处理，外圆表面做高频淬火提升硬度，硬度达到HRC45-50，保证表面耐磨性能的同时，芯部保持足够的韧性，承受冲击载荷时不会发生脆断；

　　加工过程中需要严格控制外圆的圆柱度，全长圆柱度公差不超过0.01mm，避免装配后出现局部接触应力过大的问题，延长零件的整体使用寿命。在三维建模过程中，这类零件的特征构建需要重点关注径向孔与中心孔的相贯线处理，倒角、退刀槽等工艺特征不能遗漏，否则生成的工程图会出现工艺缺失，直接影响后续的加工工序安排；同时建模时需要预留装配工艺间隙，比如两端倒角的角度、深度要符合机械设计手册的规范，和标准挡圈、锁销的配合尺寸要完全匹配，保证模型导入装配体后不会出现干涉问题。
