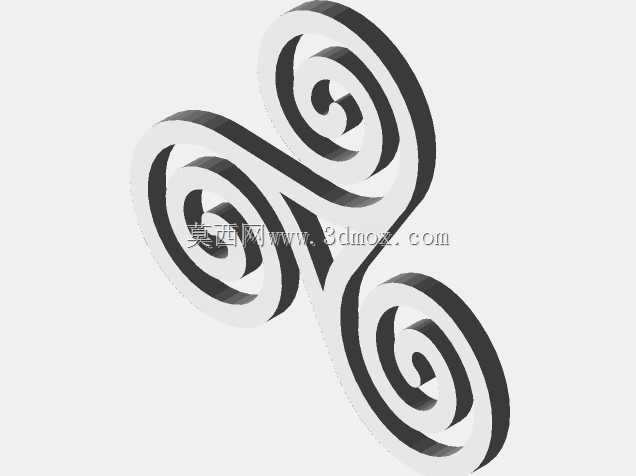

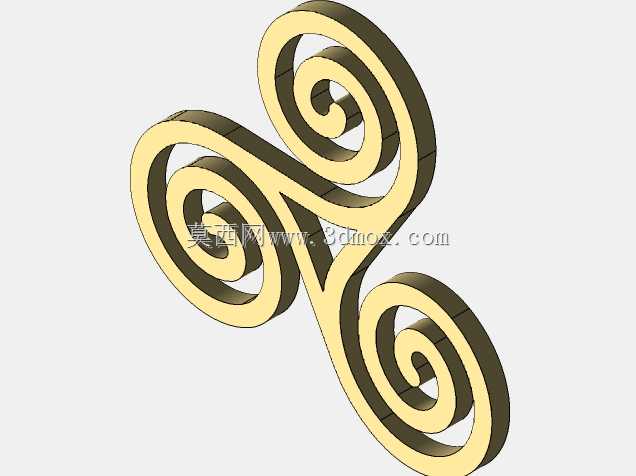

三螺旋涡旋造型装饰结构件设计

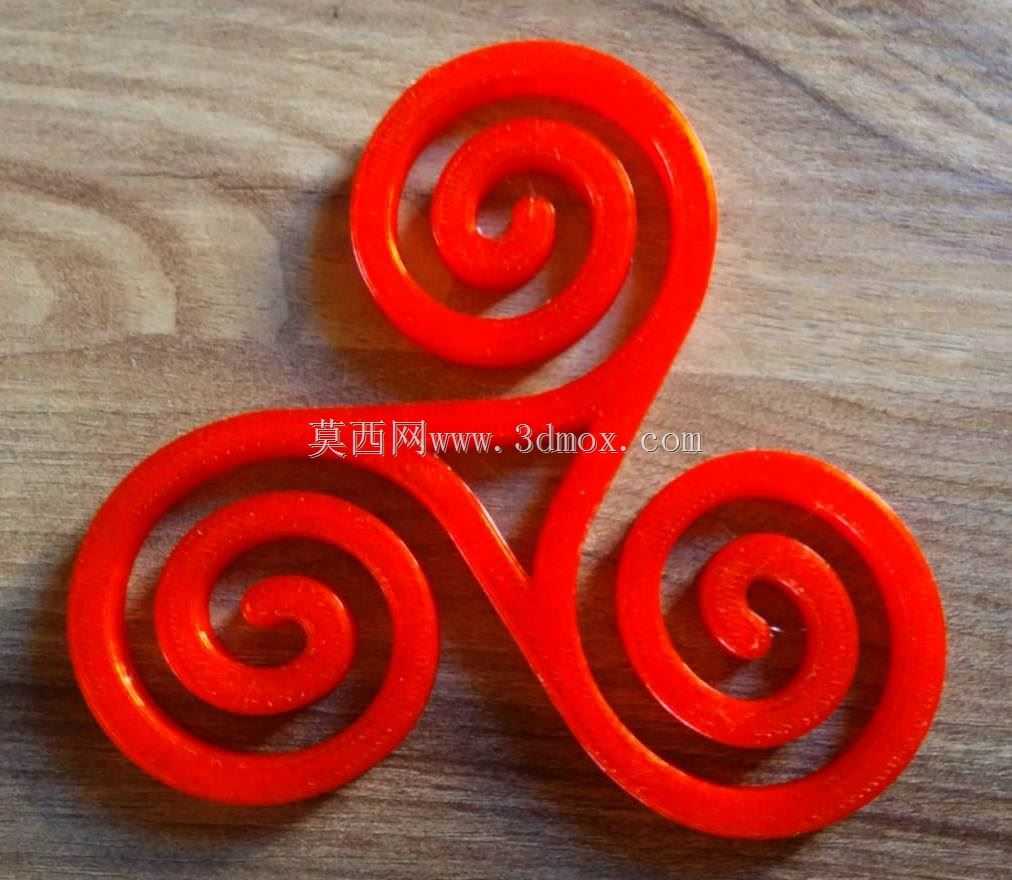

　　该三螺旋涡旋造型结构件采用中心对称式三臂布局，单臂涡旋线从中心交汇点向外以等距渐开方式延展，整体轮廓外接圆直径可根据实际安装场景做参数化缩放，常规装饰应用场景下推荐外接圆尺寸控制在80-120mm区间，单条涡旋臂的截面采用等半径圆弧设计，截面直径统一为6mm，既保证3D打印或注塑成型时的壁厚均匀性，也避免薄壁结构在搬运、安装过程中出现应力断裂问题。三个涡旋臂在中心位置做平滑过渡融合，交汇区域做R3圆角处理，消除锐角应力集中点，整体结构无倒扣特征，不管是采用FDM3D打印、光固化3D打印还是小规模注塑生产，都可以实现无支撑成型，大幅降低后处理工作量。

　　从实际应用场景来看，这类对称涡旋结构可作为文创装饰件安装于桌面摆件底座、墙面装饰挂饰、文创产品表面标识区域，也可作为机械装置的装饰性端盖、手轮装饰外圈使用，安装时可在三个涡旋臂的末端预留沉头孔位，沉头孔深度控制在2mm，适配M3规格沉头螺丝，安装后螺丝头部完全没入结构表面，不破坏整体造型的流畅感；若作为粘贴式装饰件使用，可在结构背面预留0.5mm深度的背胶粘贴槽，粘贴槽沿涡旋臂走向布置，保证双面胶粘贴后不会出现溢胶问题，同时提升粘贴牢固度。

　　设计过程中优先采用草图驱动的曲面建模思路，先在基准平面绘制三段等参数的渐开涡旋线，保证三段涡旋线的曲率完全一致，绕中心做120度圆周阵列后，对中心交汇段的曲线做桥接平滑处理，避免曲线交汇点出现曲率突变，再采用统一截面沿引导线扫掠生成实体，最后对所有棱边做0.5mm圆角倒钝处理，既提升触摸手感，也避免成型过程中出现锐边缺料问题。结构整体厚度均匀，无突变壁厚区域，不管是采用PLA、ABS等3D打印材料，还是采用亚克力、树脂等浇注成型工艺，都不会出现因壁厚不均导致的收缩变形问题。

　　在安装边界适配方面，该结构的中心区域预留直径10mm的平面安装位，可适配不同规格的中心固定轴、装饰铭牌等配件，三个涡旋臂的末端距离中心的距离完全相等，安装后整体动平衡性能优异，即便安装在低速旋转的装饰轴上，也不会出现偏心抖动问题。结构背面可根据安装需求做平面化处理，保证与安装基面的贴合间隙小于0.2mm，粘贴或螺丝固定后不会出现翘边问题。针对不同的使用场景，还可在涡旋臂内部预留直径2mm的走线通道，可嵌入LED灯条实现发光装饰效果，走线通道从中心安装位延伸至每个涡旋臂的末端，出线口做圆角处理，避免划伤线材绝缘层。

　　从结构强度角度验证，该造型在6mm等截面尺寸下，采用常规PLA材料打印时，单臂可承受5N的垂直压力不出现永久变形，完全满足日常装饰场景的使用需求；若需要应用在有一定强度要求的场景，可将截面直径调整至8mm，同时在中心交汇区域增加2mm厚度的加强筋，加强筋沿涡旋臂走向布置，不破坏正面的整体造型观感，同时可将整体结构的抗变形能力提升40%以上。建模过程中所有特征均采用全参数化设计，涡旋的圈数、截面直径、外接圆尺寸、圆角大小都可通过参数表直接调整，不需要重新绘制草图，可快速适配不同尺寸、不同应用场景的定制需求，比如调整为两涡旋、四涡旋布局时，只需要修改阵列数量和涡旋线起始角度即可快速生成新结构，大幅提升衍生设计的效率。
