手摇式小型家用食材破碎处理装置

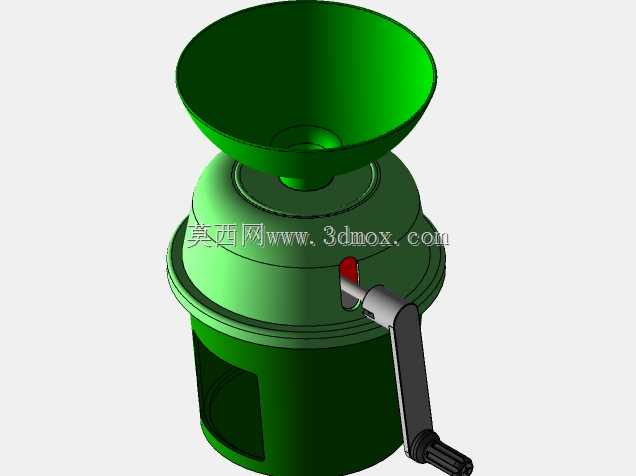

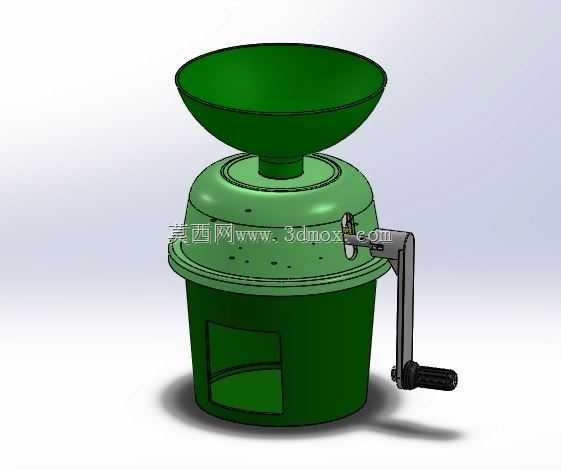

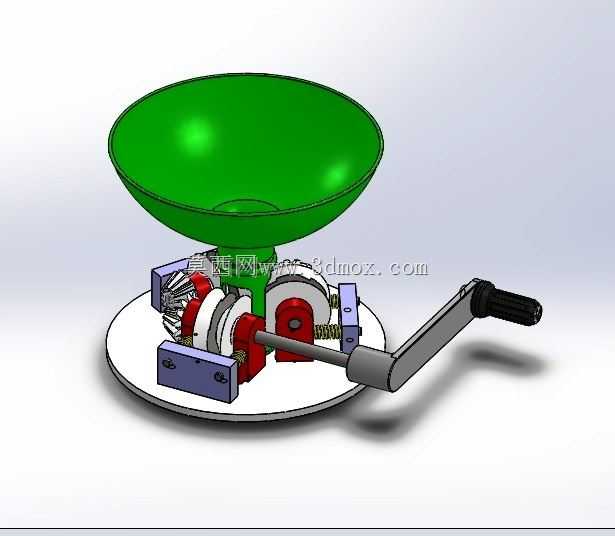

　　这款手动驱动的小型破碎处理设备，主要面向家庭日常食材粗加工场景设计，可完成谷物、干性食材、小型果蔬的破碎、研磨作业，无需外接电源，适配无供电场景下的食材处理需求，也可作为户外露营、郊野活动时的便携食材加工机具使用。从结构布局来看，设备整体采用立式同轴排布，顶部设置大口径敞口进料斗，斗壁采用锥面渐缩设计，能够引导待处理物料依靠自重顺畅进入中部破碎腔，无需额外设置推料辅助结构，进料口的口径尺寸经过适配，既能够满足常规块状食材的投放需求，又避免因开口过大导致物料飞溅、操作安全隐患。中部腔体为核心破碎作业区，外部壳体采用圆弧过渡的桶型结构，侧壁预留的观察位可实时查看内部物料破碎进度，判断加工粒度是否符合使用需求，腔体与上部进料斗、

　　下部接料仓的衔接位置均采用止口定位结构，装配时可快速对齐，日常拆解清理时无需额外找正，降低维护操作的难度。侧置的手摇驱动组件采用曲柄摇臂结构，摇臂长度经过力矩优化，操作时握持手柄转动的力臂符合人体工程学发力角度，普通成年使用者无需施加过大握力即可驱动内部破碎机构运转，手柄表面设置防滑纹理，沾附水渍、食材碎屑时也不会出现打滑脱手的问题。下部接料仓为独立抽拉式结构，破碎完成的物料直接落入仓内，处理完成后可直接抽出接料仓倒出物料，仓体与主机身的配合间隙控制在合理范围，既保证抽拉顺畅无卡滞，又避免细粉状物料从缝隙泄漏污染操作台面。设计过程中优先考虑了家用场景的使用安全性，所有外露结构棱边均做圆角倒钝处理，不存在尖锐凸起，

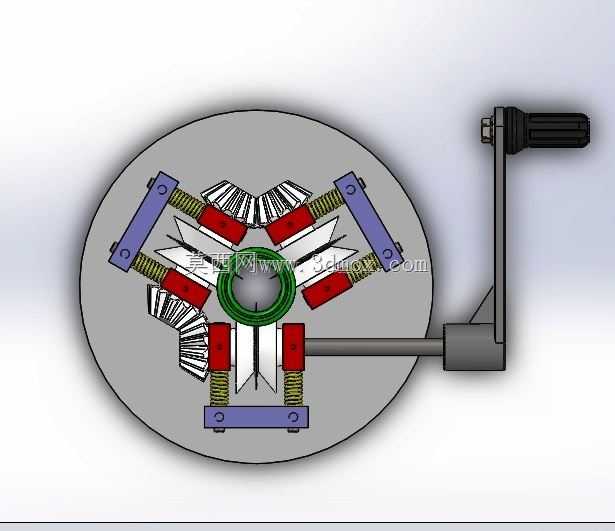

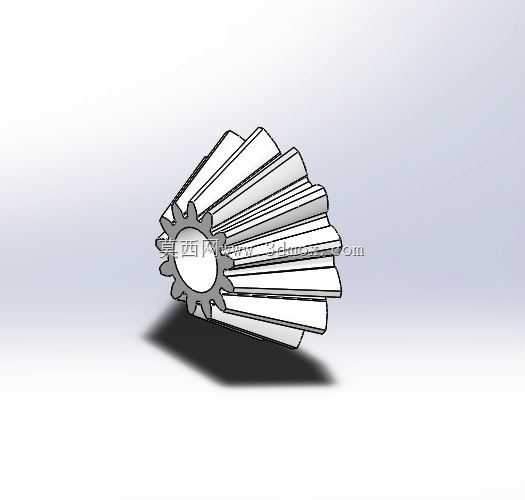

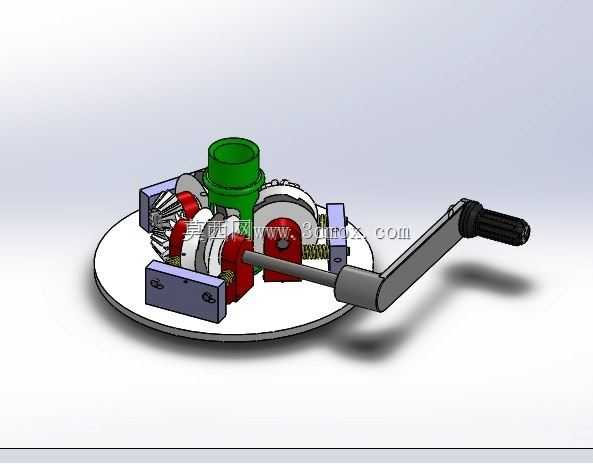

　　操作过程中即使肢体误触设备外壁也不会造成划伤；驱动机构的传动衔接位置设置在壳体内部，外露的摇臂转轴处加装限位挡圈，避免衣物、发丝卷入传动部位造成安全风险。整机的外形尺寸控制在桌面放置的适配范围内，底座直径可稳定放置在常规家用厨房台面，不会占用过多操作空间，整体重量适配单人徒手搬移的需求，可根据使用场景灵活挪动位置，无需固定安装即可作业。从功能实现逻辑来看，手动驱动的设计完全规避了电动设备的漏电风险，涉水清理时可直接拆解腔体、接料仓等接触食材的部件进行冲洗，无需担心电路进水损坏的问题；内部破碎组件的间隙可根据处理物料的类型进行适配调整，处理硬质谷物时调小间隙获得更细的研磨粒度，处理软性果蔬时调大间隙获得颗粒状的破碎效果，

　　适配不同食材的加工需求。设备的壳体壁厚经过强度校核，日常使用过程中承受手摇驱动力、物料挤压冲击力时不会出现壳体变形、开裂的问题，各部件的连接位置采用卡扣与小规格紧固件结合的方式，长期反复拆装清理也不会出现连接松动、配合间隙变大的问题。针对家用场景的清洁需求，所有接触食材的部件表面均做光滑圆弧处理，不存在清洁死角，冲洗时可快速将残留的食材碎屑冲净，避免物料残留滋生细菌。设备运行时无电动设备的电机噪音，即使在休息时段操作也不会产生噪音干扰，适配家庭环境的使用要求。
