机加工固定式手动夹紧虎钳结构

　　在常规金工实训、小型机加工工位、装配维修作业场景里，这类固定式手动虎钳是工位上最基础也最高频的夹持工装，区别于机用液压虎钳、精密平口钳的大夹紧力与高精度导向，这类手动虎钳的核心定位是覆盖通用夹持需求，从棒料、异形件到小型焊接组件的装夹都能适配，不需要外接动力源，完全依靠手动操作丝杠副实现夹紧动作，对工位配套条件没有额外要求，哪怕是无气源无液压站的临时维修工位也能直接安装使用。

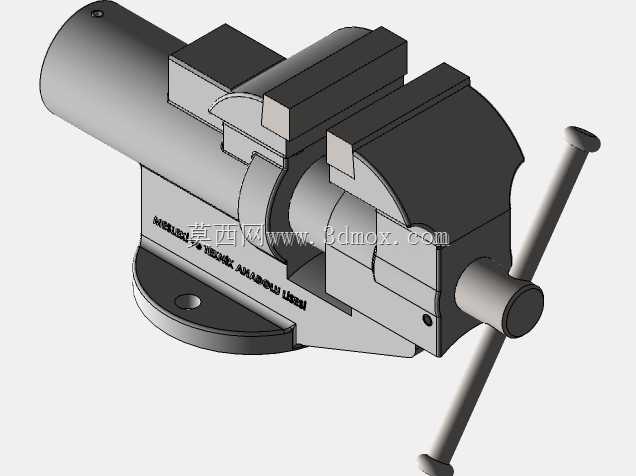

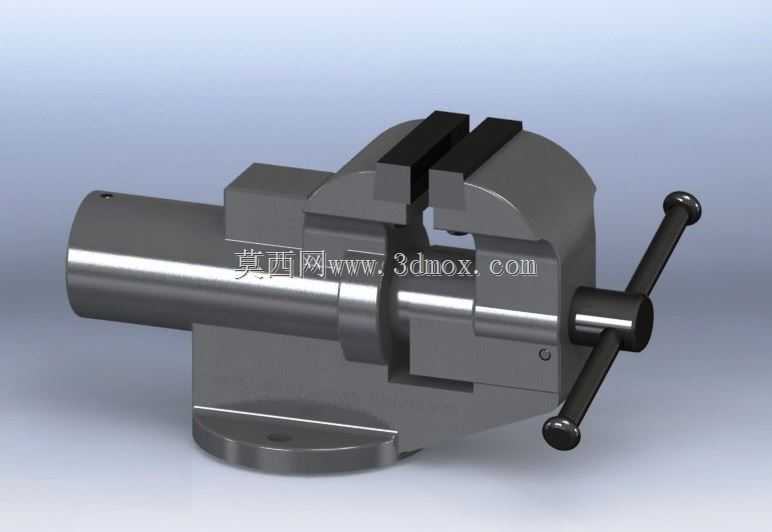

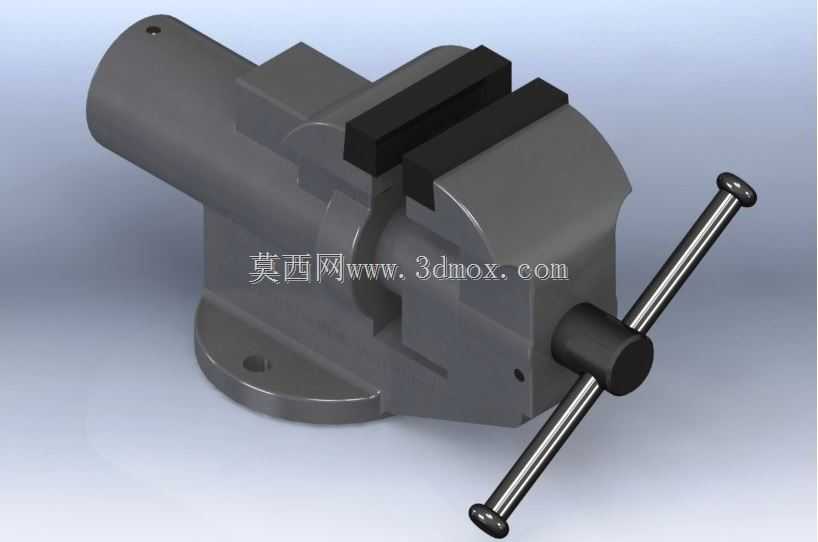

　　从结构设计逻辑来看，这款虎钳采用了整体式铸铁基座的布局，底部带圆形安装法兰，法兰上预留了螺栓沉孔，安装时可以直接通过T型螺栓或者膨胀螺栓固定在工作台面，圆形法兰的设计相比方形底座有个很实用的优势：安装时可以根据工位操作习惯调整虎钳钳口的朝向，不需要重新匹配孔位，只要松开固定螺栓就能旋转调整角度，适配不同操作姿势的作业需求。钳体的主体部分集成了固定钳身与丝杠容纳腔，活动钳身通过圆柱导向结构与固定钳身配合，相比燕尾槽导向的虎钳，这种大直径圆柱导向的抗扭能力更强，夹持异形工件出现偏载的时候，导向面不容易出现卡滞，日常维护也更简单，只需要定期在导向圆柱面涂抹润滑脂就能保证活动钳身的顺畅滑动，不需要像燕尾结构那样频繁刮研调整间隙。

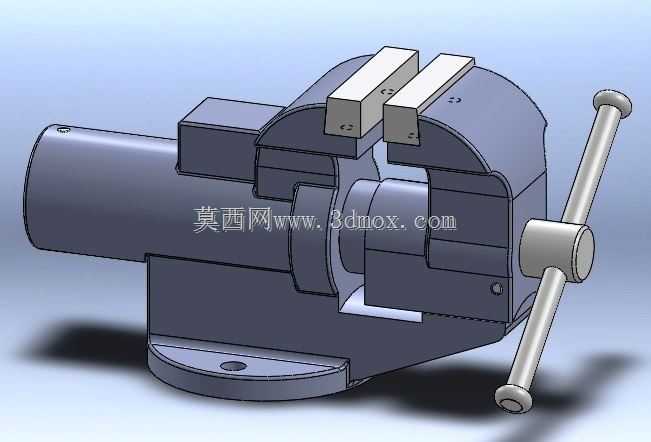

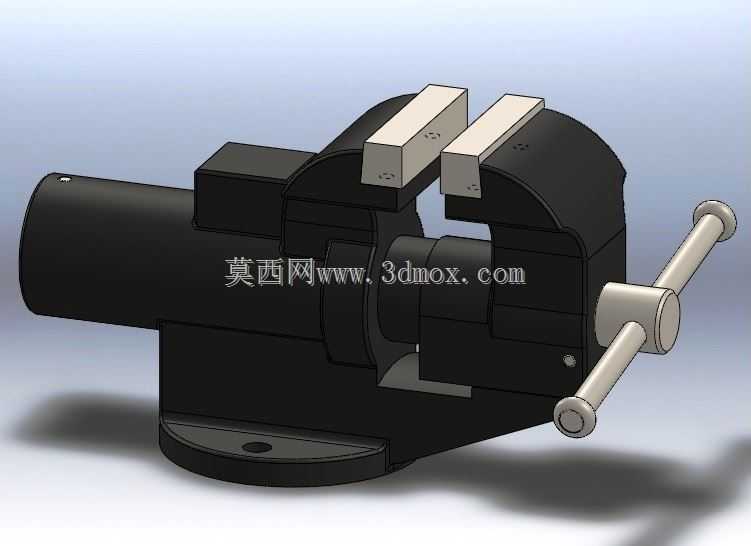

　　夹紧操作的执行部件是穿在丝杠端部的滑动加力杆，这种设计的好处是可以根据需要的夹紧力调整力臂长度，需要大夹紧力的时候可以把加力杆拉到最长位置，借助杠杆原理放大输入扭矩，轻夹小件的时候只需要握住加力杆靠近转轴的位置就能控制夹紧力度，避免夹伤薄壁工件表面。钳口部分采用了可拆卸的硬质钳口板，通过沉头螺丝固定在活动钳身和固定钳身的安装面上，钳口板表面做了交叉网纹滚花处理，夹持工件的时候能增加接触摩擦力，避免工件在钻削、锉削、打磨过程中出现滑移，当钳口板磨损或者出现崩缺的时候，只需要拧下固定螺丝更换新的钳口板就能恢复夹持精度，不需要整体更换钳身，大幅降低了长期使用的维护成本。

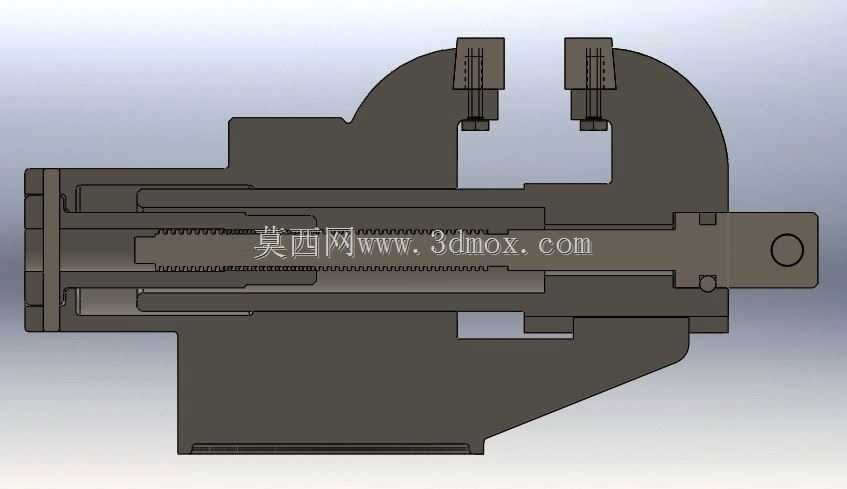

　　从安装边界尺寸来看，这款虎钳的整体外廓没有突出的易干涉结构，圆形底座的直径控制在常规工位安装的通用尺寸范围内，钳身最大张开行程可以覆盖常规小型零件的夹持需求，活动钳身的最大伸出量不会超出底座的支撑范围，哪怕夹持最大开度的工件，整个虎钳的重心依然落在安装法兰的支撑面内，不会出现重心偏移导致的工装晃动。丝杠部分采用了梯形传动螺纹，相比普通三角螺纹，梯形螺纹的传动效率更高，耐磨性能更好，长期反复夹紧松开的操作下螺纹副的磨损量更小，而且梯形螺纹具备一定的自锁性能，夹紧工件之后不会因为加工过程中的振动导致丝杠反转松夹，不需要额外加装锁紧机构就能保证夹持可靠性。

　　在实际使用场景里，这款虎钳可以适配的工序非常广，钳工锉削、钻孔、攻丝、铰孔工序里用来固定工件，装配作业里用来夹持小型组件进行轴承压装、螺丝紧固，甚至焊接工位上用来固定薄壁焊件进行定位焊，都能稳定发挥作用。设计的时候特意将钳身的外露棱角做了圆弧过渡处理，避免操作过程中剐蹭操作人员的手臂，加力杆的两端做了膨大的挡边，操作的时候手部不会从杆端滑脱，这些细节设计都是从一线操作的实际体验出发，没有多余的装饰结构，所有结构特征都服务于夹持功能与操作安全性。导向圆柱与活动钳身的配合间隙控制在合理范围内，既保证活动钳身滑动顺畅无卡滞，又不会因为间隙过大导致夹持工件的时候出现钳口上翘的问题，夹持平行度可以满足常规非精密加工的装夹要求，不需要额外校准就能直接投入使用。
