小型螺杆压紧式手钳工装夹具结构

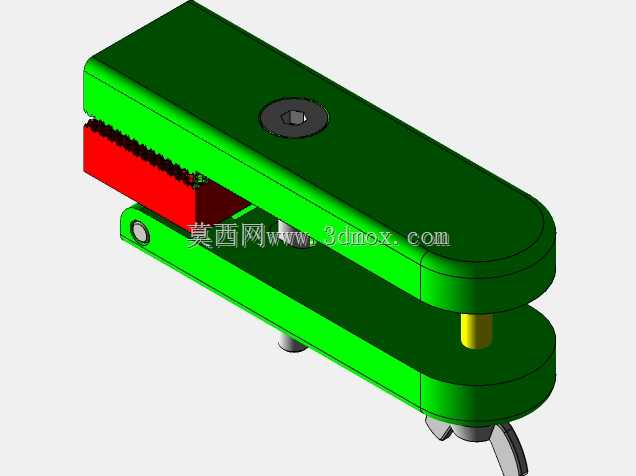

　　这款小型压紧夹具常被应用在小件机加工工位、电子元件组装工位、试样打磨固定场景中，作为工位级快速夹紧部件使用，相比台虎钳体积更小，可直接通过底座安装孔固定在工作台面、治具板或者小型自动化线的载具上，不需要占用大型台钳的安装空间，适配小尺寸工件的快速装夹需求。从结构设计来看，整体采用上下两层钳体的铰接式布局，钳身主体采用长条形板式结构，后端通过铰接销轴连接上下钳身，前端设置V型或者平口的夹持卡口，可适配不同外形的小件夹持，中部设置螺杆压紧机构，顶端搭配蝶形旋钮，不需要额外工具即可手动旋拧完成夹紧与松开动作，操作力度可通过旋拧行程自主控制，避免夹伤软质工件表面。设计过程中优先考虑了工位操作的便捷性，钳身的铰接间隙做了限位控制，

　　上下钳身张开角度控制在30度以内，既满足常规小件的放入空间，又避免张开过大导致螺杆对位偏移，减少操作中的对位步骤；螺杆与上钳身的接触位置设置了承压垫片，分散螺杆压紧时的局部应力，避免长期使用导致钳身表面压溃变形，延长夹具的重复使用寿命。夹持卡口位置做了可拆卸式的钳口设计，可根据被夹持工件的材质更换橡胶垫、铜垫或者硬质合金钳口，分别适配塑料件、有色金属件、硬质金属件的装夹需求，避免夹持过程中在工件表面留下压痕，满足不同加工工序的表面防护要求。安装边界方面，整体钳身长度控制在150毫米级，宽度在50毫米左右，闭合状态下整体高度不超过60毫米，底座预留两个沉头安装孔，孔距适配常规治具板的孔位标准，可直接使用M6内六角螺丝完成固定，

　　不需要额外加工安装位；螺杆的行程预留15毫米的调节量，可适配0到12毫米厚度范围内的工件夹持，覆盖绝大多数小型零件的装夹尺寸需求。实际使用中，这类手钳夹具的夹紧力可达到200N以上，足以承受铣削、打磨、组装过程中的侧向力，不会出现工件移位的问题，同时蝶形旋钮的操作力控制在普通人手部可轻松施力的范围，长期重复操作也不会造成手部疲劳，适合流水线工位的高频次装夹作业。结构上没有复杂的传动部件，所有零件均可采用常规机加工工艺制作，钳身采用45号钢调质处理，表面做发黑防锈处理，螺杆采用标准细牙螺纹，传动精度高，自锁性能好，夹紧后不会因为加工振动出现松脱问题，不需要额外增加防松结构。在装配逻辑上，所有铰接位置和螺纹位置都预留了润滑脂存储槽，

　　长期使用可定期注入润滑脂维护，减少转动和螺纹副的磨损，整体结构的维护成本极低，没有易损的非标零件，损坏后可直接更换标准件快速恢复使用。针对不同的使用场景，还可在钳身侧面拓展定位挡块安装位，配合工件的外形做定位基准，进一步提升装夹的重复定位精度，满足小批量零件加工的一致性要求，不需要每次装夹都重新找正位置，缩减工位辅助操作时间。
