拼接式木质拖挂玩具小车结构设计

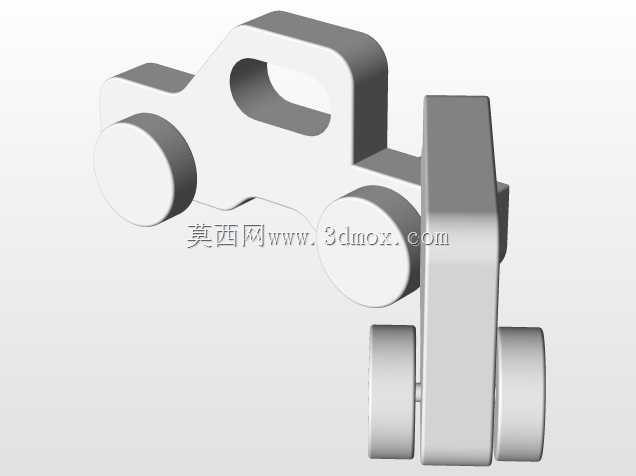

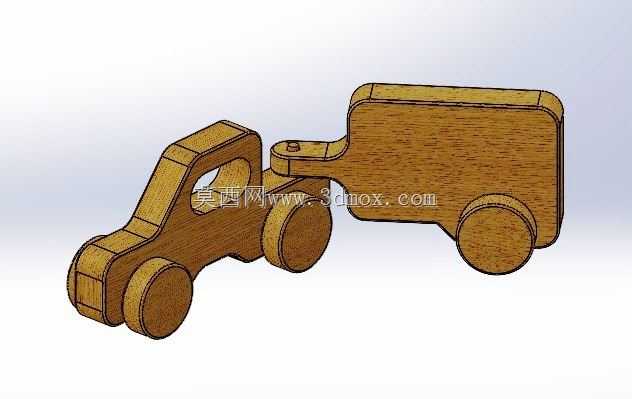

　　这款拼接式木质拖挂玩具小车，核心面向低龄儿童益智玩耍场景，同时可作为木质文创摆件、木工教学实训样件使用，整体采用实木板材切割拼接工艺，无需额外金属紧固件即可完成组装，适配激光切割、线锯加工等常见木工下料场景，适合小批量文创生产、中小学劳技课程实操、亲子手工制作等多个落地场景。从结构功能来看，整车分为牵引车头与挂装箱体两个独立模块，车头部分集成了握持镂空结构，既可以作为儿童手持推行的施力点位，也能在堆叠收纳时作为挂扣点位，降低收纳占用空间；车轮采用独立圆片式结构，与车身主体通过轴孔间隙配合连接，转动阻尼控制在儿童可轻松拨动的区间，既不会出现卡滞无法转动的问题，也不会因间隙过大出现车轮松脱掉落的情况。车头与挂车的连接采用凸舌嵌套结构，

　　牵引端的凸舌插入车头尾部的对应槽位后，可实现水平方向一定角度的摆动，模拟真实拖挂车辆的转向动作，推行过程中可顺利通过小半径转弯路径，不会出现连接处别卡、挂车倾翻的问题。设计过程中优先考虑木质加工的工艺特性，所有外露棱边均做了R3-R5的圆角倒钝处理，完全规避尖锐棱角，避免儿童玩耍过程中出现磕碰划伤的风险；所有拼接位的公差均按照实木板材的厚度公差带做适配，常规3mm、5mm厚度的胶合板、椴木层板均可直接下料组装，无需二次打磨修配即可实现紧配合拼接，不需要额外使用胶水粘接，既降低组装难度，也避免胶类物质带来的安全隐患。从安装边界与尺寸控制来看，整车组装完成后总长度控制在180mm区间，车头宽度60mm，挂车宽度70mm，

　　整体高度控制在75mm，单块板材下料时的最大外轮廓尺寸不超过200mm，可适配常规小幅面激光切割机的加工幅面，下料时的板材利用率可达85%以上，余料可用于加工配套的车轮、连接轴等小尺寸零件，减少材料浪费。车轮的轴孔直径统一为6mm，可采用标准6mm直径的圆木棒作为连接轴，轴长比车身总宽度长2mm，组装后两端做轻微铆压即可固定车轮，不会出现轴向窜动脱落的问题；挂车的箱体部分采用平板式轮廓，表面预留了足够的空白区域，可支持后期进行彩绘、烫印、贴纸装饰等二次创作，适配不同的文创定制需求。结构受力层面，整车所有拼接位的受力方向均与板材木纹方向做了适配，避免横向受力导致的板材劈裂问题，正常儿童推行、轻度摔落的受力场景下，

　　各连接位的应力均远低于实木板材的断裂强度，可满足长期反复玩耍的强度需求；车身整体无细小可拆卸零件，所有部件的最小尺寸均大于30mm，符合儿童玩具的安全尺寸规范，避免出现误吞的安全风险。在木工教学场景中，该模型可作为公差配合、结构拼接的基础实训案例，学员可通过下料、修配、组装的全流程操作，掌握间隙配合、过渡配合的实际应用逻辑，理解木质结构设计中木纹方向、受力路径的优化思路；在文创生产场景中，该模型可通过更换不同材质的木料、调整表面涂装风格，衍生出原木风、复古风、彩色涂装等多个产品版本，适配不同的销售渠道需求；在亲子手工场景中，预加工好的零件包可让家长与儿童在半小时内完成组装，过程中无需复杂工具，仅需砂纸做轻微打磨即可完成全部组装流程，兼具动手趣味性与成品实用性。
