星型五缸径向发动机活塞曲柄连杆总成

　　这套径向布置的动力核心结构，最早在航空活塞动力领域得到大规模应用，凭借周向均布的气缸布局，能在更小的迎风面轮廓下实现更大的排量输出，相比直列或者V型排布的同排量动力单元，其曲轴长度可以缩短40%以上，整机的轴向安装尺寸更紧凑，非常适合对径向空间利用率要求高、轴向安装边界受限的动力配套场景，早期的螺旋桨轻型飞机、小型通航动力设备上，这类结构的动力装置凭借优异的风冷散热效率，省去了复杂的水冷管路配套，大幅降低了野外工况下的维护难度。

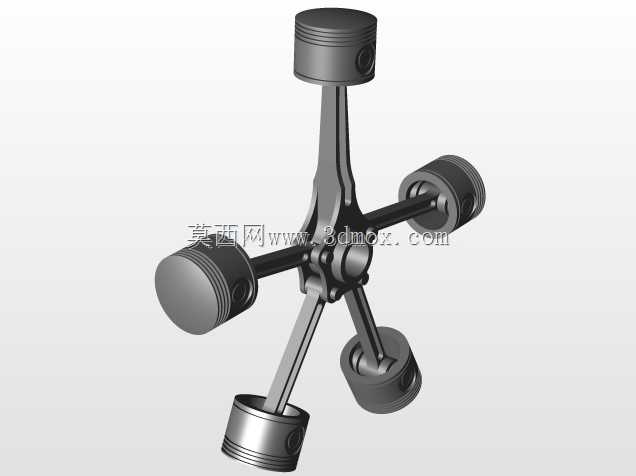

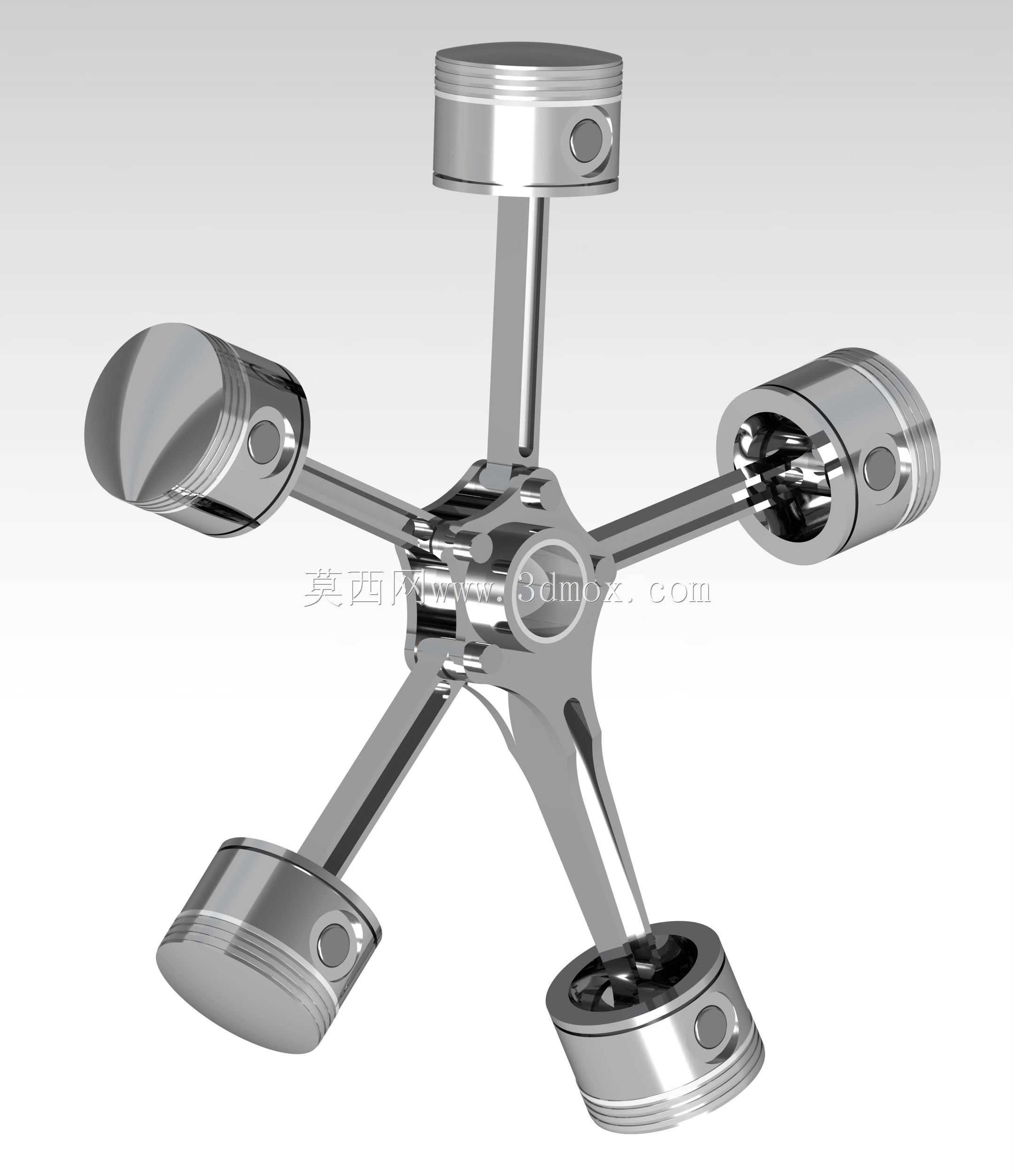

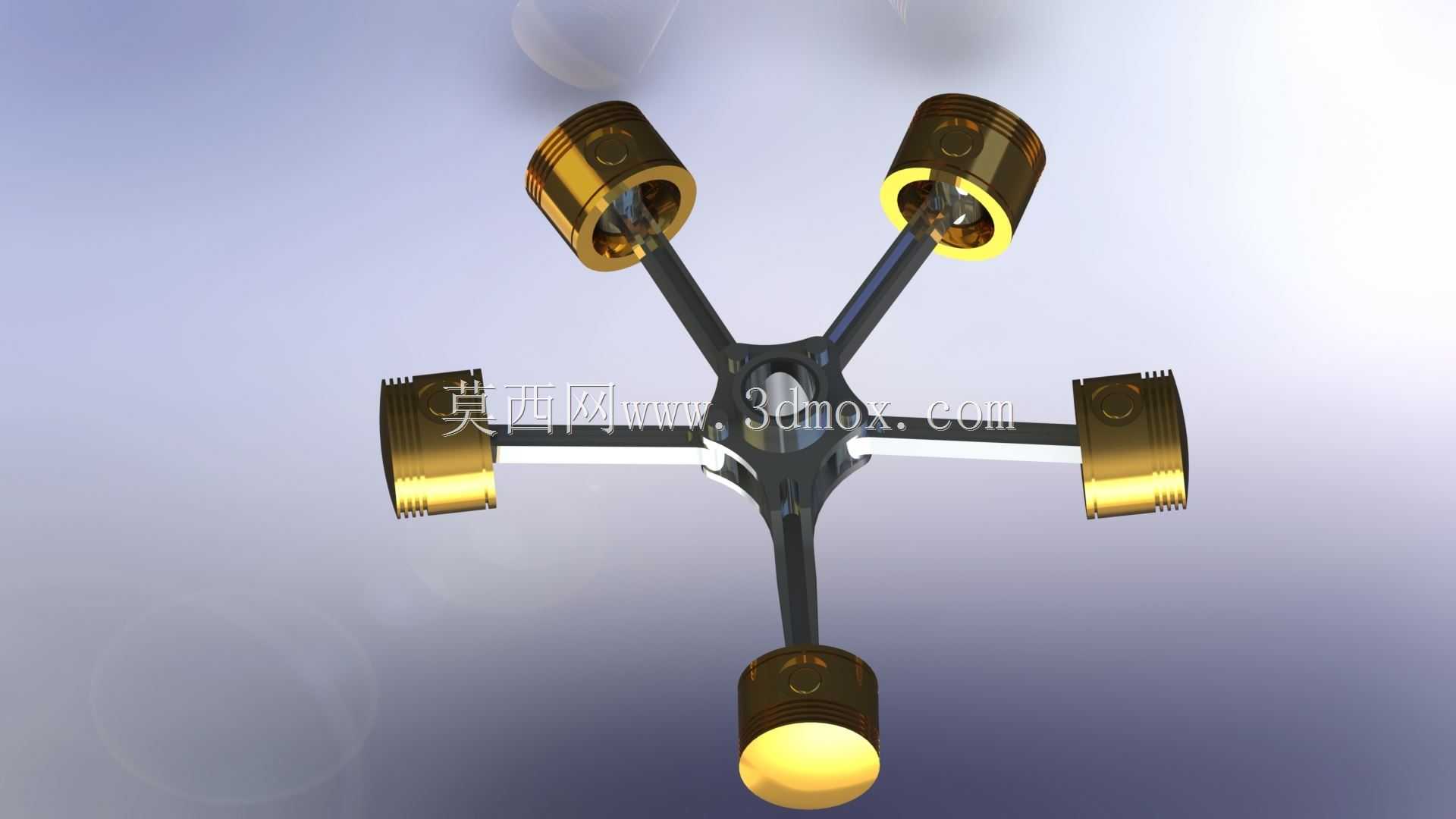

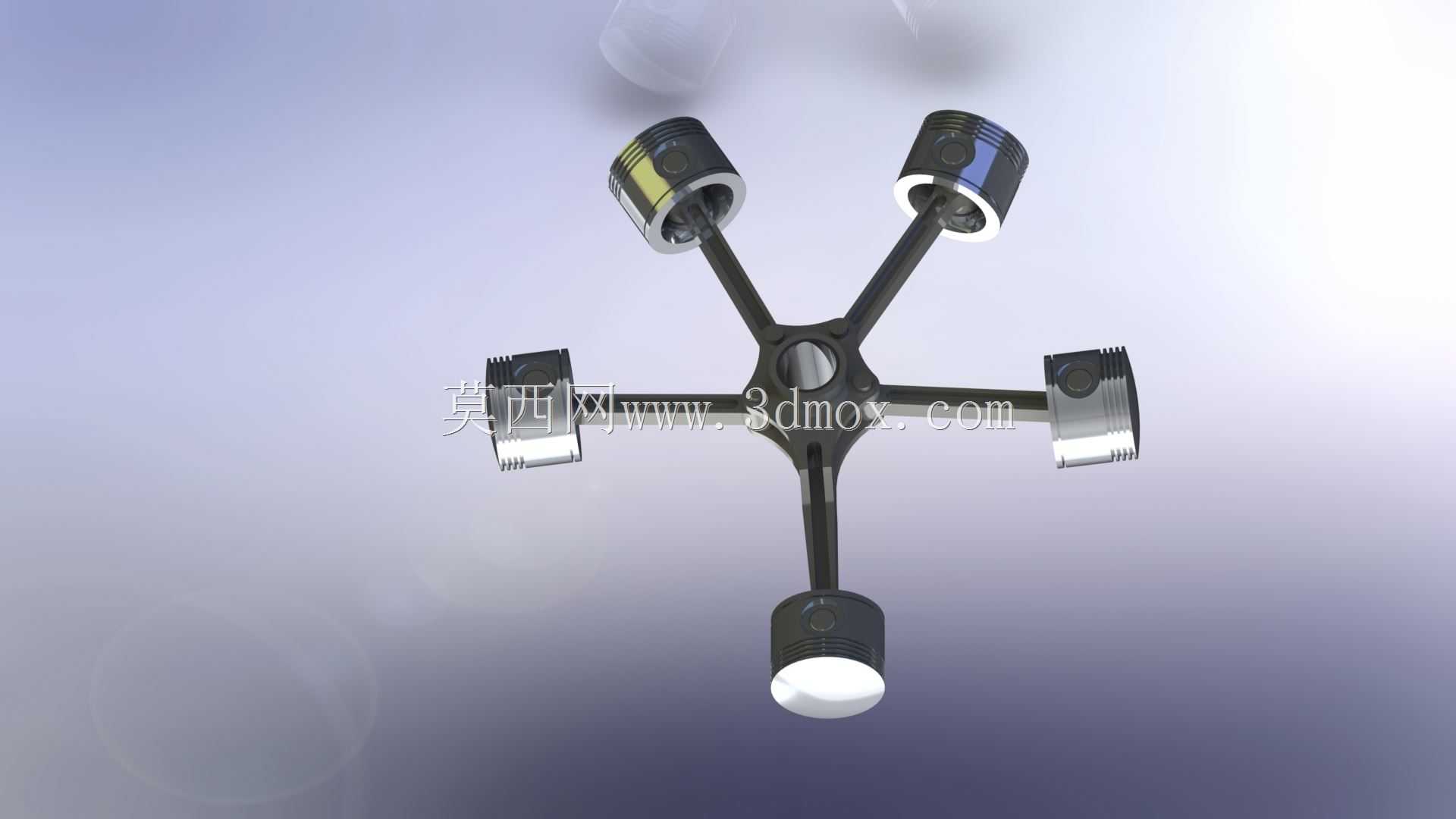

　　从结构功能来看，五组活塞连杆组件沿曲柄中心呈72度夹角周向均布，每一组活塞的往复直线运动，通过铰接的连杆传递到中心曲柄销上，将直线往复运动转化为曲轴的旋转扭矩输出，这种排布方式下，曲轴每旋转72度就有一个气缸进入做功行程，动力输出的平顺性远优于同缸数的直列结构，不需要额外加装大质量的平衡轴就能抵消大部分一阶往复惯性力，整机运转的振动幅度可以控制在较低水平，对配套设备的机架减震要求更低。

　　设计过程中，首先要确定的是曲柄销的偏心距，也就是活塞的行程参数，这个尺寸直接决定了单缸排量与整机压缩比的匹配范围，活塞的裙部型线需要按照热膨胀量做微变型设计，保证在工作温度下活塞与气缸壁的配合间隙处于合理区间，避免冷态敲缸或者热态拉缸的问题。每根连杆的大小头中心距需要严格控制公差，五根连杆的长度一致性偏差需要控制在0.02mm以内，否则不同气缸的活塞上止点位置偏差过大，会导致各缸压缩比不一致，出现工作粗暴、动力输出不均的问题。连杆大头采用并列铰接的方式安装在同一个曲柄销上，大头轴瓦的油槽设计需要兼顾周向布油与承压强度，保证高速运转时曲柄销与轴瓦之间能形成稳定的润滑油膜，避免干摩擦导致的烧瓦故障。

　　安装边界方面，这套总成的最大径向轮廓尺寸由活塞处于外止点时的最外端位置决定，设计配套的气缸体、机匣壳体时，需要在活塞外圆与气缸壁之间预留合理的配合间隙，同时在连杆摆动的平面内预留足够的运动避让空间，避免连杆运动过程中与机匣内壁、相邻连杆发生运动干涉。中心曲轴的支撑端需要按照径向载荷分布设计双支点支撑结构，因为周向均布的活塞做功时对曲轴的作用力是沿径向交替变化的，双支点支撑可以更好地平衡径向载荷，减少曲轴的弯曲变形，提升曲轴的疲劳寿命。活塞环的配置采用两道气环加一道油环的组合，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，活塞销采用全浮式设计，工作状态下活塞销可以在连杆小头衬套与活塞销座孔内自由转动，让磨损均匀分布在整个销的外圆表面，提升零部件的使用寿命。

　　在实际配套选型时，这类径向动力结构除了航空领域的应用，在小型应急发电机组、轻型摩托艇动力、甚至部分老式的竞速摩托车改装领域也有应用，其紧凑的结构、优秀的风冷适应性，让它在缺乏复杂冷却系统配套的场景下具备独特的优势。建模过程中需要重点验证各运动部件的运动间隙，尤其是连杆摆动到最大角度时，相邻连杆之间的最小间隙、连杆与曲轴平衡块之间的间隙、活塞在下止点时活塞裙部与曲轴平衡块的间隙，这些运动间隙如果预留不足，实际装配运转时就会出现部件碰撞打坏的问题。另外，曲柄的平衡块设计需要根据五组活塞连杆的往复质量与旋转质量做精确的动平衡计算，保证整机在额定转速下的动平衡精度达到G2.5级以上，避免高速运转时产生过大的振动，影响配套设备的正常工作。
