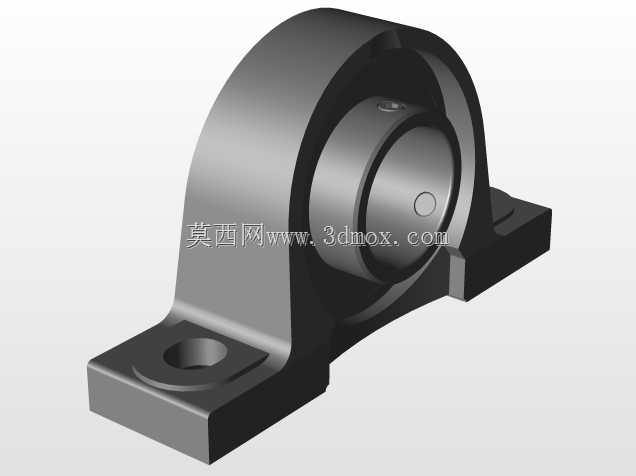

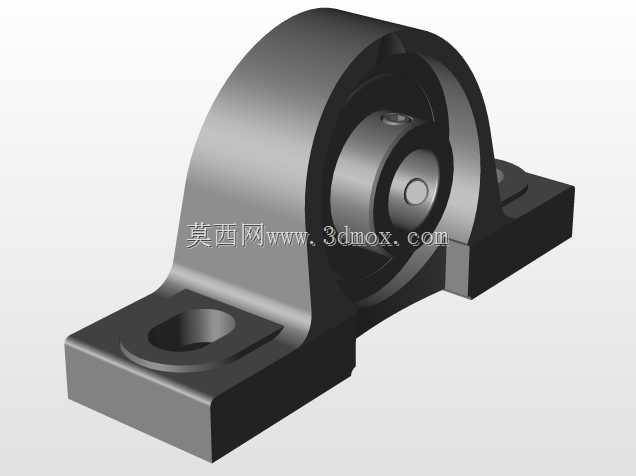

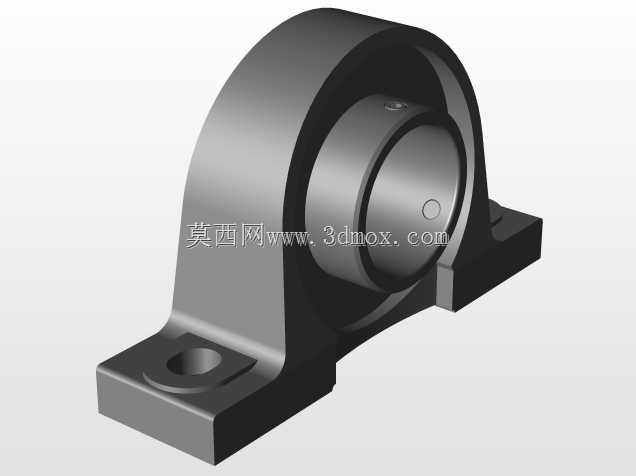

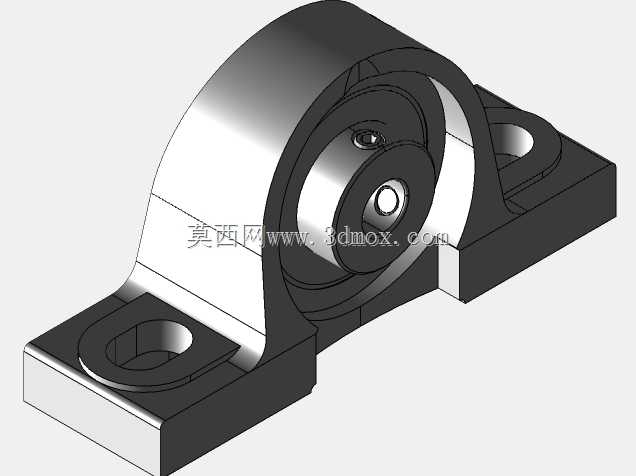

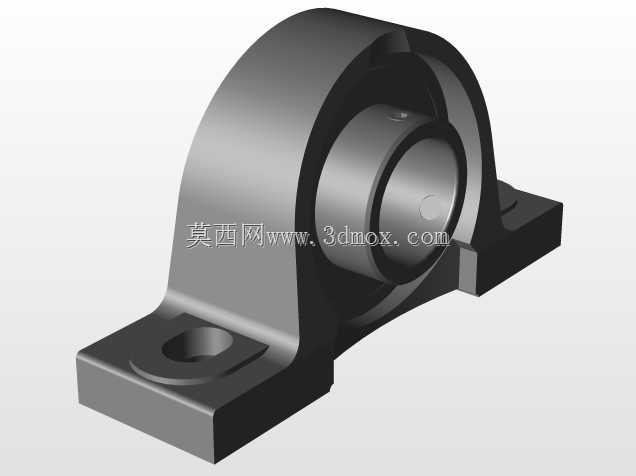

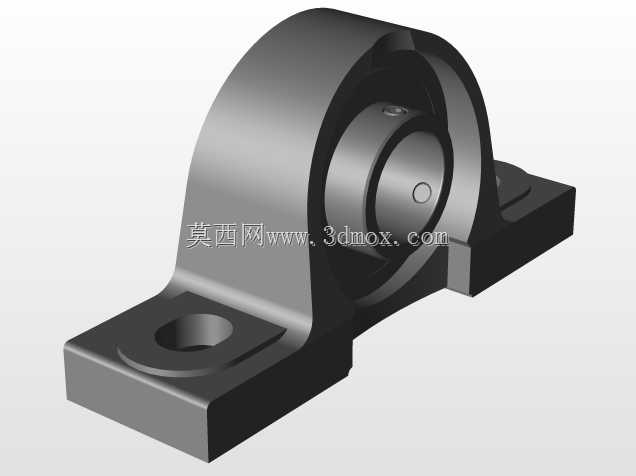

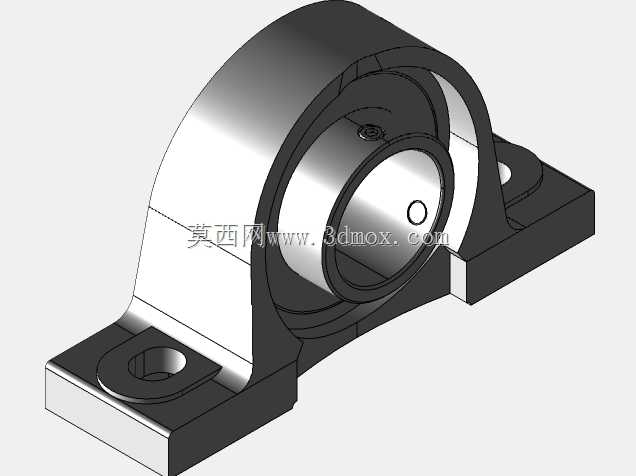

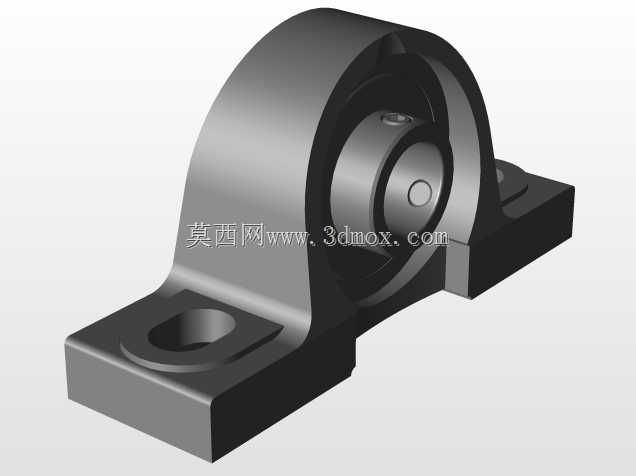

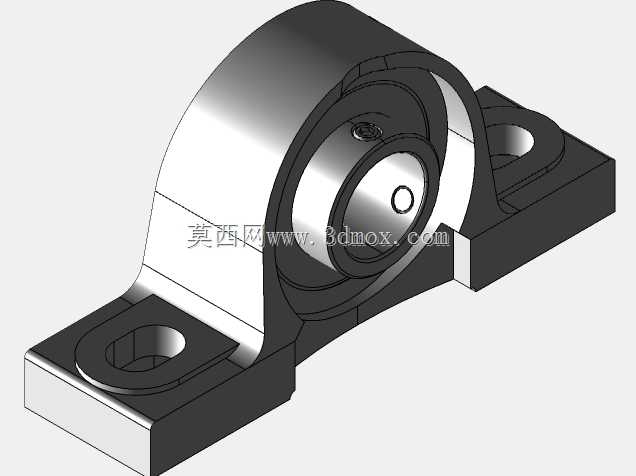

UCP200灰铸铁立式带座外球面轴承结构

　　在轻工输送线、小型农机、食品加工辅机这类对安装便捷性有要求的传动场景里，UCP200这类枕式带座轴承单元的出镜率一直很高，很多刚接触结构选型的工程师容易把它和普通剖分式轴承座混为一谈，实际上两者的安装逻辑、适配工况差得很远。从实际使用场景来说，这类单元最常出现在平行托辊组的两端支撑、小型皮带机的从动辊固定、农用脱粒机的辊轴定位，甚至是小型木工机械的送料辊支撑位，它不需要额外设计轴承安装孔的配合公差，也不用单独配置密封端盖，整套单元直接通过底座的两个安装孔固定在机架型材或者焊接支架上就行，对现场安装的容错率比分体式轴承高很多。

　　从功能特性上拆解，这个单元的核心是把外球面球轴承和灰铸铁铸造的立式枕座整合为一体，轴承本身的外圈是球面结构，和座体内的凹球面配合，能自动补偿轴加工或者安装时产生的少量同轴度误差，这点在长跨距的辊轴安装里特别实用——很多现场焊接的机架很难保证两端轴承孔的绝对同轴，普通深沟球轴承如果强行安装很容易出现卡滞、早期磨损的问题，而这类带座轴承可以自适应±2°左右的角度偏差，不会给轴系增加额外的附加载荷。灰铸铁材质的座体本身有不错的减振性能，比冲压钢板座的刚性更好，能承受中等强度的径向载荷，也能扛住一定的冲击载荷，适合多数中低速、载荷平稳的传动场合。

　　设计思路上，这个结构做了很多面向现场使用的细节优化：底座的两个安装孔做了长圆形设计，安装时可以小范围调整轴承的轴向位置，方便张紧皮带或者调整辊子的平行度，不用重新在机架上扩孔或者移位；轴承本身自带双面接触式密封圈，能阻挡常规工况下的粉尘、溅水进入轴承内部，不需要额外加装密封装置，座体的铸造圆角都做了平滑过渡，避免应力集中，在承受径向载荷的时候，载荷能顺着座体的立壁均匀传递到底座安装面，不会出现局部应力过大导致座体开裂的问题。轴承内圈的顶丝结构是这类单元的典型设计，安装时把轴穿入内圈孔，拧紧两个内六角顶丝就能把轴承和轴牢牢固定，不需要做轴肩定位，也不需要额外的锁紧螺母，对轴的加工要求很低，只要轴的外径公差在h7范围内就能正常使用，大幅降低了配套轴的加工成本。

　　说到安装边界和尺寸，这个型号对应的适配轴径是20mm，底座两个安装孔的中心距是固定的行业标准值，安装时需要注意机架上的固定螺栓不能小于M10，底座和安装面之间要保证平整，不能有焊渣、凸起这类硬点，不然会导致座体安装时受力变形，挤压轴承外圈导致转动卡滞。轴承中心到底座安装面的中心高是标准尺寸，选型时只要核对轴的中心高要求、安装孔跨距、额定载荷三个参数就能匹配，不需要额外测绘座体结构。要注意的是，这类轴承单元不适合高速重载的工况，也不适合轴向载荷很大的场合，它的主要定位是中低速、安装精度不高、需要快速拆装维护的通用传动场景，维护时只需要通过轴承外圈的注油嘴定期补充锂基脂就行，不用把整个单元拆下来清洗，比传统的分体轴承座维护效率高很多。

　　很多新手建模的时候容易忽略座体的拔模斜度和铸造圆角，把座体做成完全直角的结构，实际上量产的灰铸铁件都会有1:20左右的拔模斜度，所有非加工面的转角都有R3-R5的铸造圆角，这些细节不仅是铸造工艺的要求，也能减少应力集中，提升座体的抗冲击能力。另外轴承和座体的配合是间隙配合，建模时要留出合理的配合间隙，不能做成完全过盈的状态，不然会影响轴承的调心性能。在做整机装配的时候，这类轴承单元不需要再单独绘制轴承内部的钢球、保持架细节，直接用整体模型调用就行，能大幅减少装配体的文件体量，提升大装配的运行效率。
