在轻工输送线、小型农机传动端、食品包装设备的从动辊支撑位,这类带椭圆法兰的铸造轴承单元是出镜率极高的支撑部件,相比方形法兰座,它的两个安装孔布局能在狭窄的安装面内完成固定,不需要预留四个孔位的加工空间,尤其适合壁板厚度有限、安装区域呈狭长形态的设备机架。从实际使用场景来看,这类轴承单元主要承担径向载荷为主、少量轴向窜动限位的支撑任务,内圈与转动轴通过顶丝锁紧,不需要额外加工轴肩定位,现场安装时只需要将轴穿入内圈,拧紧两个顶丝即可完成轴与轴承的固定,对现场装配的技能要求较低,也不需要复杂的工装辅助。
从结构设计逻辑来看,这个轴承单元采用灰铸铁铸造座体搭配外球面球轴承内嵌的组合形式,座体的椭圆轮廓并非随意设计,两个安装孔的中心距经过标准化匹配,对应行业通用的安装孔位规范,座体的轴承容纳腔采用过盈配合嵌装外球面轴承,外圈与座腔之间具备一定的自调心角度补偿能力,当安装面存在少量平面度误差、或者轴运行中出现轻微挠曲变形时,轴承可以自动补偿角度偏差,避免轴承出现卡滞、早期磨损的问题。座体的铸造圆角全部按照铸造工艺要求设置,避免应力集中导致的座体开裂,表面的铸造拔模斜度符合砂型铸造的生产要求,不需要额外的机加工序就能完成毛坯成型,仅安装孔端面、轴承腔、安装孔内圆需要进行机加工,整体加工成本控制在较低水平,适合批量生产应用。
从安装边界尺寸来看,椭圆法兰的长轴方向对应两个安装孔的连线方向,短轴方向的轮廓尺寸刚好覆盖轴承外圈的最大直径,不会额外占用径向空间;两个固定孔为通孔设计,适配常用的内六角圆柱头螺栓或者六角头螺栓穿过,安装时可以从法兰外侧穿入螺栓,在机架背面拧紧螺母,也可以在机架上预先加工螺纹孔,直接从法兰侧拧入螺栓固定,两种安装方式都能满足固定强度要求。轴承内圈的内径为标准200系列对应的尺寸规格,适配同直径的光轴使用,内圈伸出端的密封结构采用接触式橡胶密封圈,能阻挡日常工况下的粉尘、碎屑、少量飞溅液体进入轴承内部,延长轴承的维护周期,在普通干燥工业环境下,这类轴承单元的免维护运行周期可以达到数千小时,只需要在年度设备检修时补充润滑脂即可。
在实际选型过程中,这类双孔椭圆法兰轴承单元常被用于空间受限的支撑点位,比如小型皮带输送机的端部辊筒支撑、包装机械的导辊支撑、小型风机的转轴支撑,相比立式座轴承,它不需要额外的安装支架,直接固定在设备的垂直壁板上就能完成支撑,减少了支架加工、装配的环节;相比菱形法兰座,它的座体刚性更好,铸造壁厚均匀,能承受更大的冲击载荷,在存在轻微振动的工况下也能保持稳定的固定效果。设计建模时,需要重点关注座体与轴承的配合公差,安装孔的位置度公差,以及法兰端面与轴承内圈轴线的垂直度公差,这些参数直接影响安装后的轴系跳动精度,如果垂直度偏差过大,会导致轴转动时出现周期性的附加载荷,加速轴承的磨损。另外座体的壁厚设计需要兼顾强度与轻量化,过厚的壁厚会增加材料成本与整体重量,过薄则会在螺栓拧紧时出现座体变形,导致轴承腔圆度超差,影响轴承的正常转动。

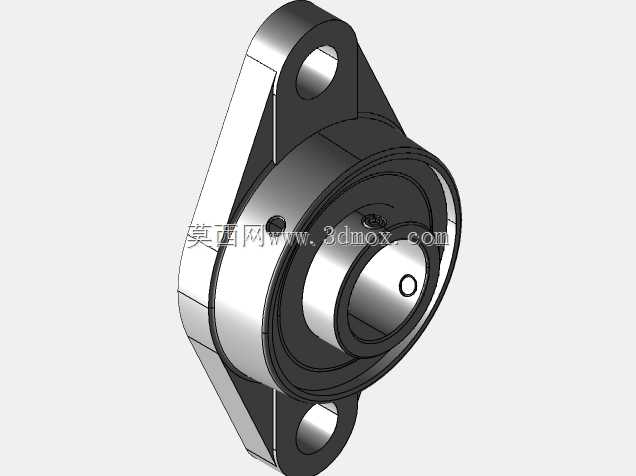

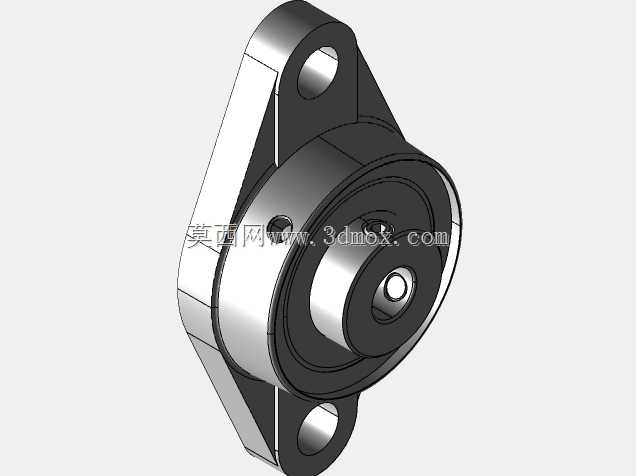

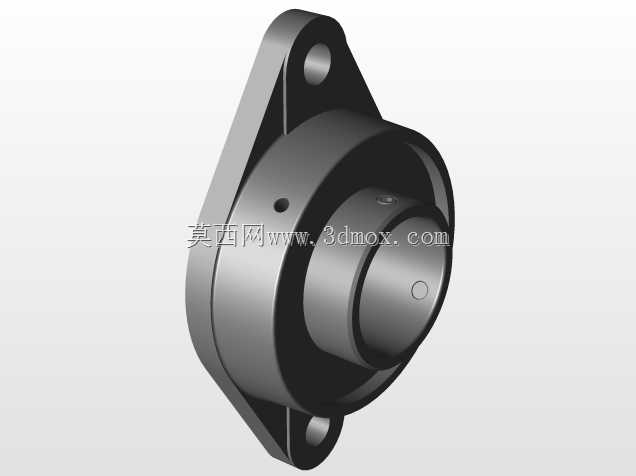

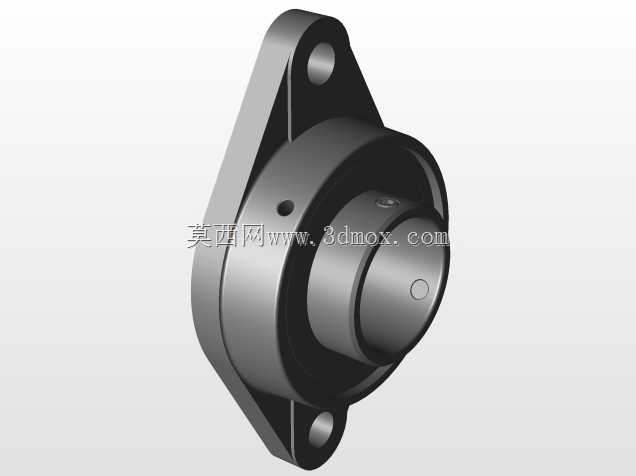

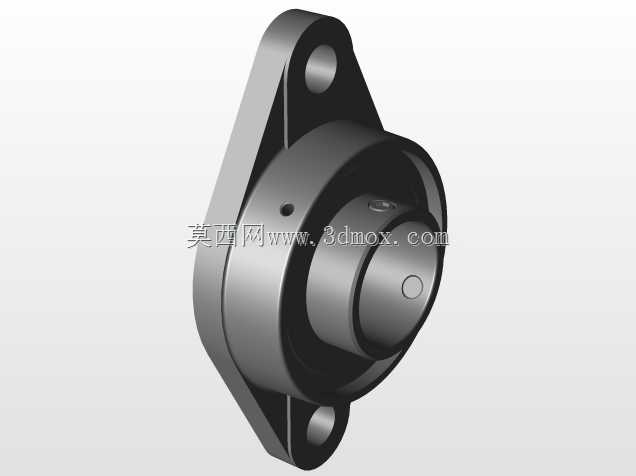

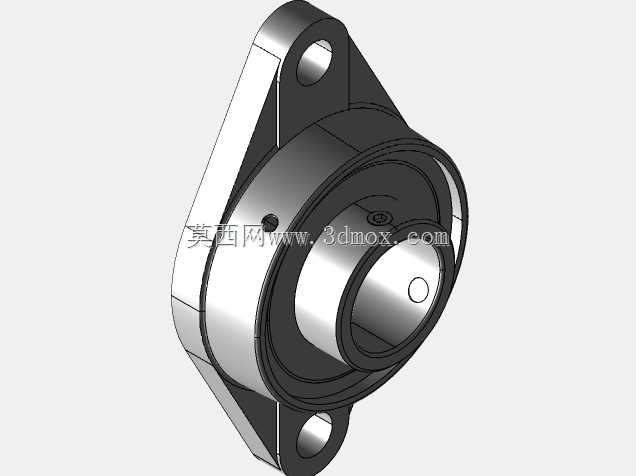

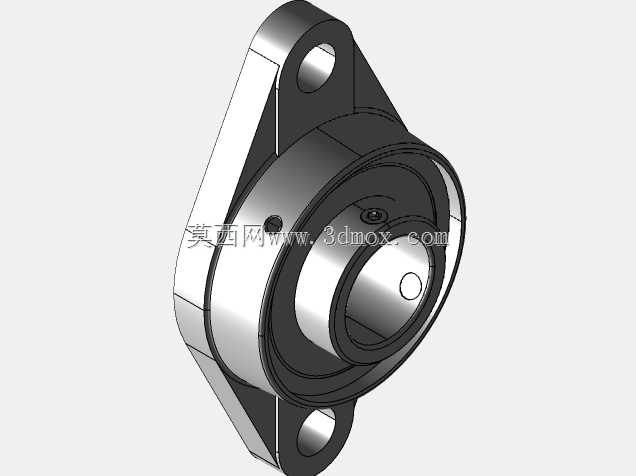

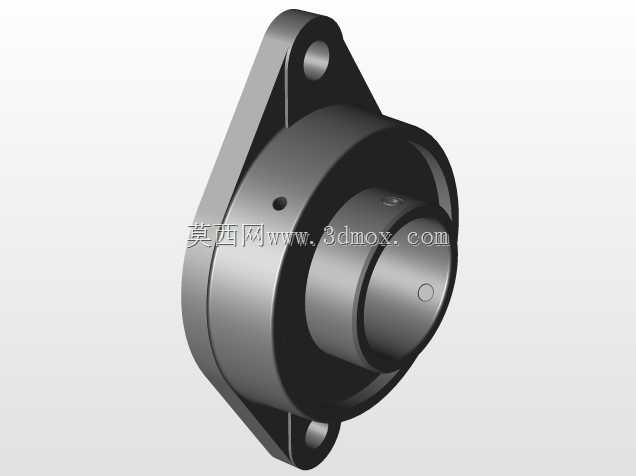

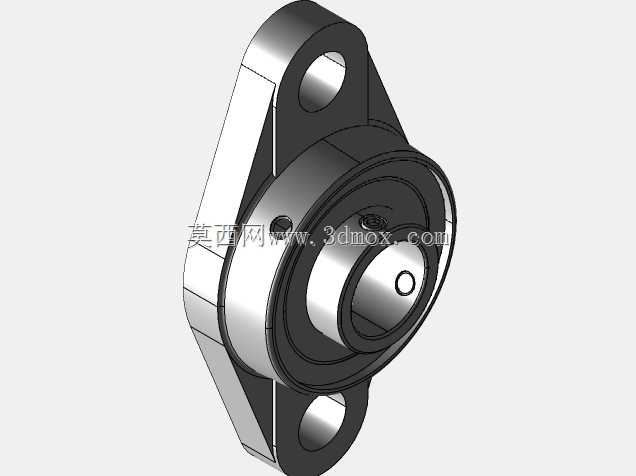

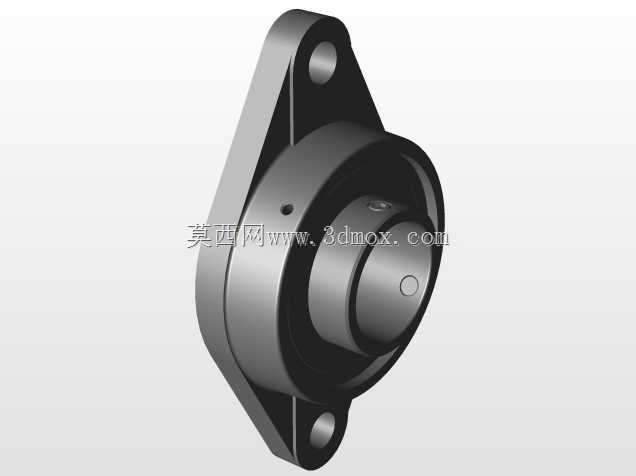

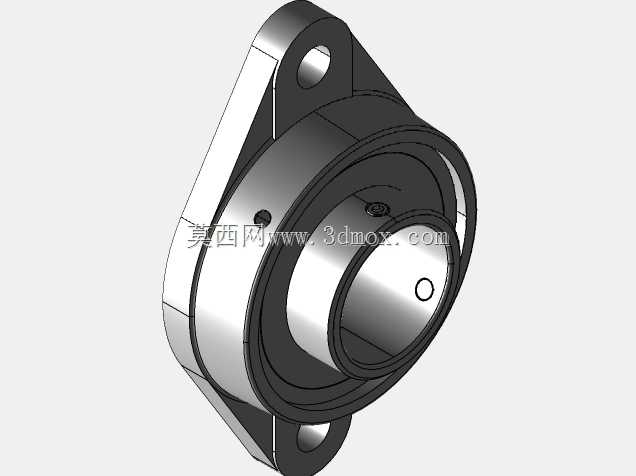

从建模细节来看,这个模型还原了铸造座的拔模特征、安装孔的沉头结构、轴承内圈的顶丝孔、密封圈的沟槽细节,在进行设备整体装配时,可以直接调用这个模型进行安装位的干涉检查,验证安装空间是否足够,螺栓拧紧时是否会和周边部件产生空间冲突,也可以基于这个模型进行安装板的孔位设计,直接提取两个安装孔的中心距、孔径参数来生成安装板的加工图纸,减少重复建模的工作量。在进行有限元分析时,也可以基于这个模型的结构,对座体在额定载荷下的应力分布进行仿真,验证座体的强度是否满足工况要求,尤其是安装孔周边、轴承腔与法兰连接的过渡位置,是应力集中的高发区域,建模时保留的铸造圆角特征能让仿真结果更贴近实际生产的零件状态,避免出现应力计算值偏差过大的问题。
