UCT20系列带座轴承单元铸件分离结构

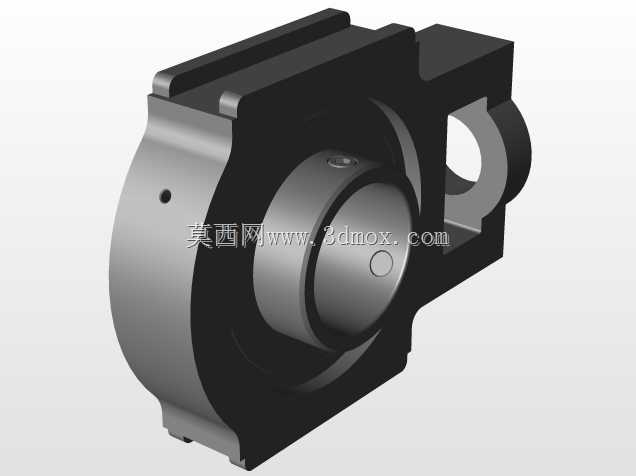

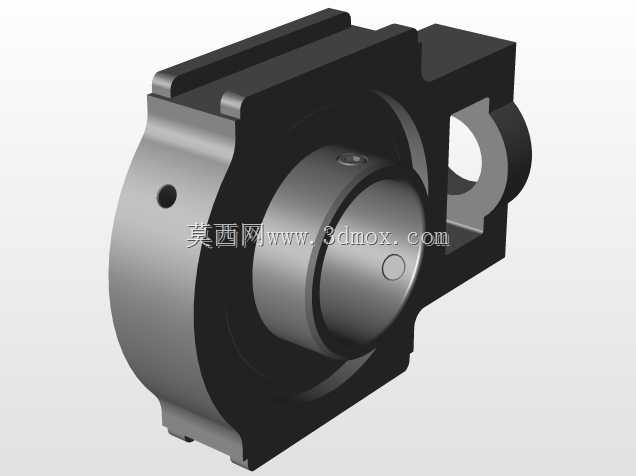

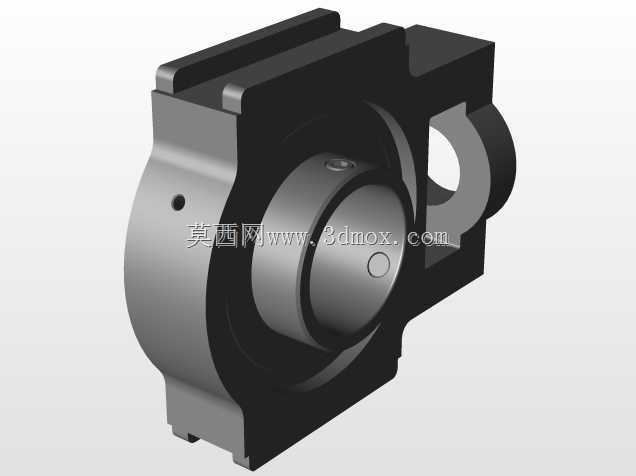

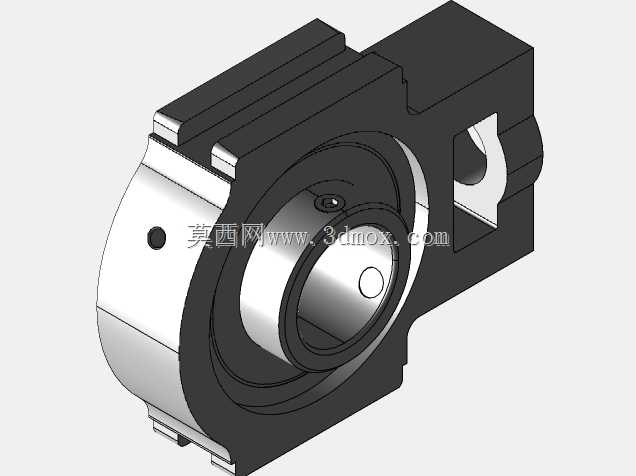

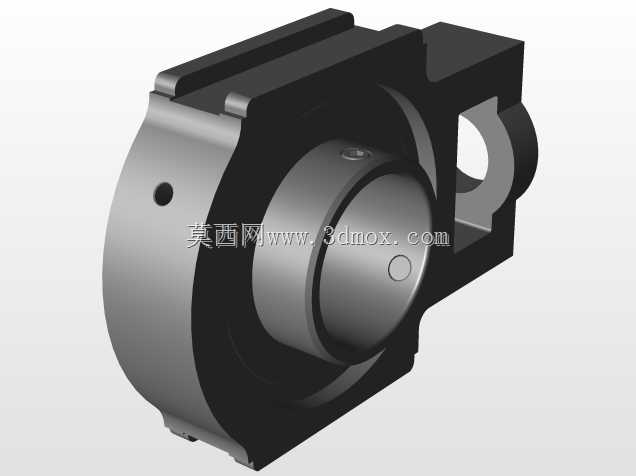

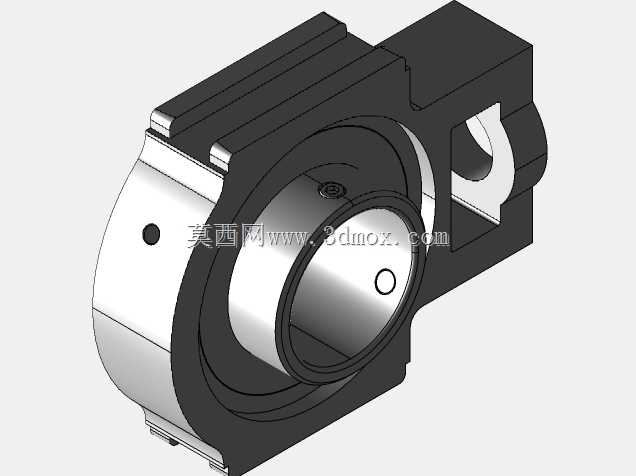

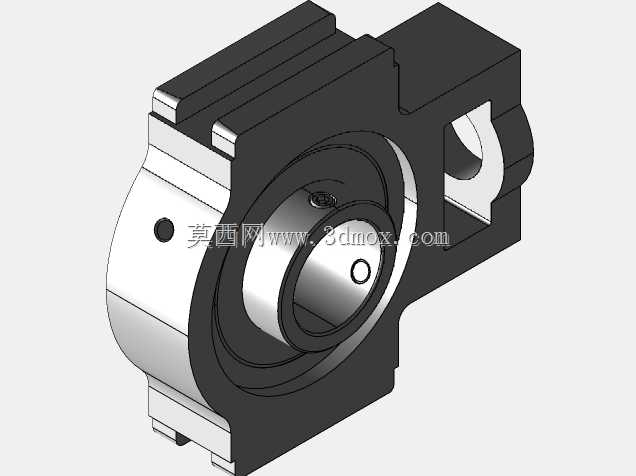

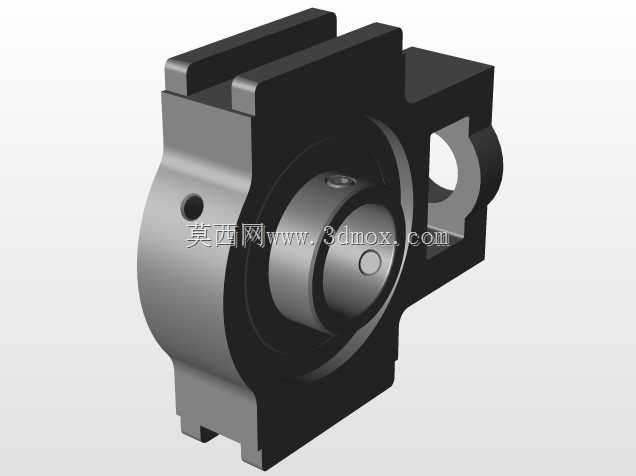

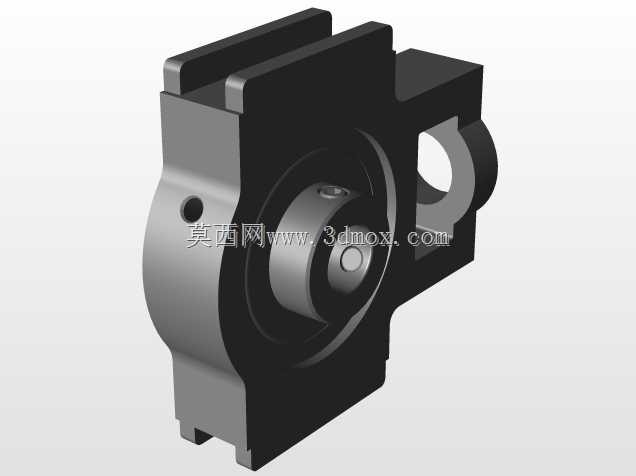

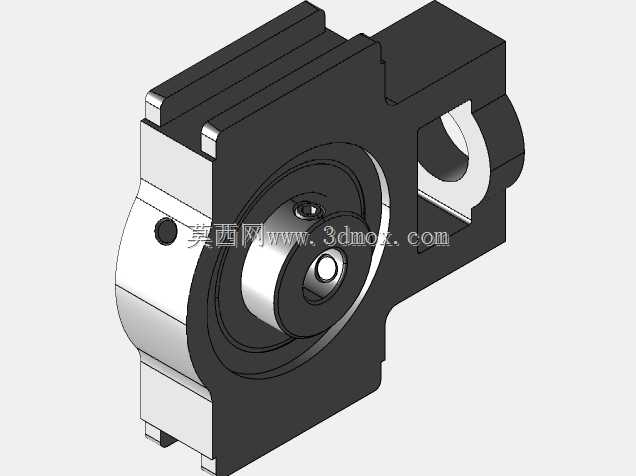

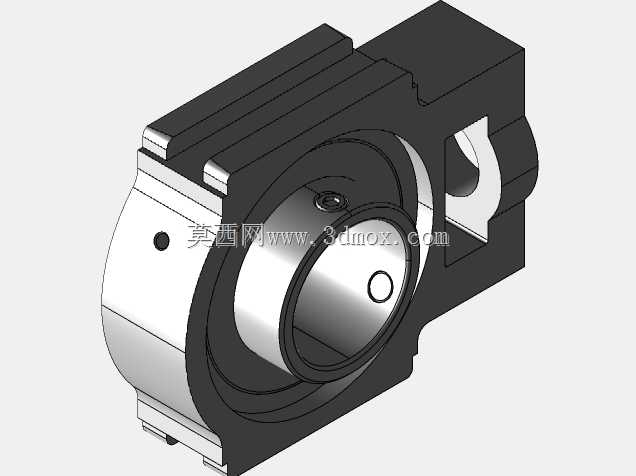

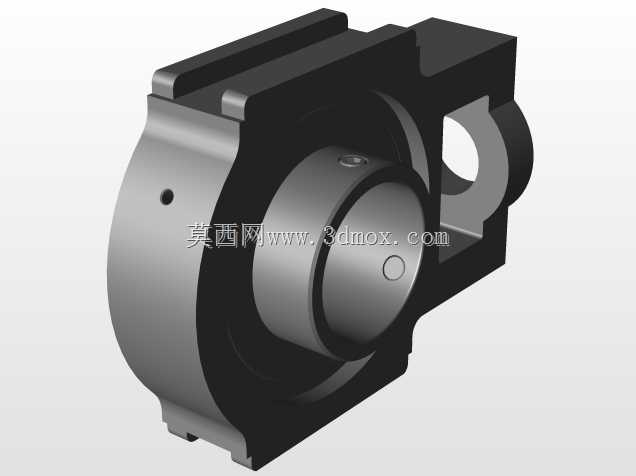

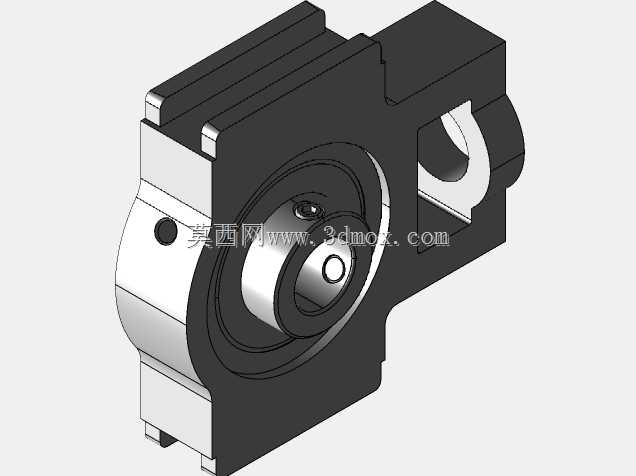

　　在轻工输送线、小型传动设备、食品加工辅机这类对安装空间有严格限制的场景里，T型滑块式带座轴承的应用占比一直不低，这类轴承单元不需要额外加工复杂安装基面，直接卡入对应型材滑槽或者预制的T型槽内就能完成轴向定位，调整张紧度的时候只需要松开两侧紧固件滑动轴承座即可，比传统立式座、方形座的张紧调节效率高出不少。这次拆解建模的UCT20x单元，核心是把轴承转动部分和灰色铸铁基座做了分离式结构还原，不是常见的一体化带座轴承模型，重点还原了轴承从铸件座体中取出的装配状态，能清晰看到座体与轴承外圈的配合公差带、定位止口的结构细节。

　　从实际功能来看，这个单元的核心作用是支撑旋转轴系，承受径向载荷为主，同时能承受一定程度的轴向窜动载荷，适配20mm直径的光轴安装，和标准UCT20系列轴承座的安装边界完全匹配：座体总宽度在滑块部分是适配常规12mm槽宽的工业铝型材T槽，安装孔中心距符合行业通用的T型座安装尺寸，不需要额外修改安装基面就能直接替换同型号的标准件。建模的时候特意还原了铸件座体的铸造圆角、拔模斜度，还有轴承外圈和座体配合的H7公差配合面，座体上的注油孔位置、紧定螺钉的避让槽都做了1:1还原，不是简化的示意模型。

　　设计思路上，这种分离式结构的还原，主要是给做设备维护仿真、装配工艺演示的场景用的——很多新手工程师在做带座轴承装配的时候，容易搞混轴承外圈和座体的配合过盈量，要么压装的时候把铸件座撑裂，要么间隙太大导致运行时轴承外圈在座内打滑跑圈。这个模型把配合面单独做了拆分，能直观看到配合面的接触宽度，还有座体上用来限制轴承外圈转动的定位销孔结构，实际装配的时候轴承外圈是靠过盈配合加侧面的定位台阶实现周向固定，不是靠紧定螺钉，紧定螺钉是用来把轴承内圈和转轴锁死的，很多新人容易搞混这两个固定点的作用。

　　从安装边界来说，这个单元的轴向总长度、座体的滑块厚度都严格按照实物测绘尺寸来，滑块部分的上下平行度公差在建模的时候做了基准约束，卡入T型槽之后不会出现卡滞或者旷量过大的问题；轴承内圈的紧定螺钉孔位置做了对称布置，不管转轴从哪一侧穿入，都能方便地拧紧紧定螺钉，不需要调整轴承座的安装方向。另外座体上的排屑槽结构也做了还原，在多粉尘的输送场景里，少量落入座体和轴承配合缝隙的粉尘可以顺着排屑槽排出，不会堆积在配合面里加剧轴承磨损，这也是很多简化模型会忽略的细节——很多人画带座轴承的时候只画外形，不做这些功能性结构，实际做装配干涉检查的时候就会发现，排屑槽的位置刚好会和旁边的张紧调节螺栓产生干涉，要是前期建模没考虑到，现场安装的时候就要临时打磨座体，耽误安装进度。

　　在传动系统选型的时候，这种T型滑块座的轴承单元特别适合用在需要经常调节皮带张紧度的场合，比如小型皮带输送机、斗式提升机的从动端，还有一些需要调整轴系中心距的试验设备上，相比张紧轮结构，这种直接把轴承座做成滑块的结构刚性更好，承载能力更强，不会出现张紧轮悬臂结构导致的轴系挠度问题。建模的时候特意把轴承内部的滚动体、保持架结构做了简化但保留了装配关系，重点突出了座体和轴承单元的分离状态，方便工程师在做BOM拆分的时候，能直接区分铸件座体和外购轴承标准件，不用再单独拆分模型出零件图，座体的铸件壁厚也按照实际铸造工艺做了合理设置，最小壁厚不小于5mm，符合灰铸铁件的铸造工艺要求，不会出现工艺上无法成型的薄壁结构，拔模斜度设置在1.5度，和实际铸造的拔模角度一致，要是需要出铸造工艺图的话，这个模型可以直接作为基础模型使用，不需要再做工艺性修改。
