工业流体喷射用异形喷嘴结构设计

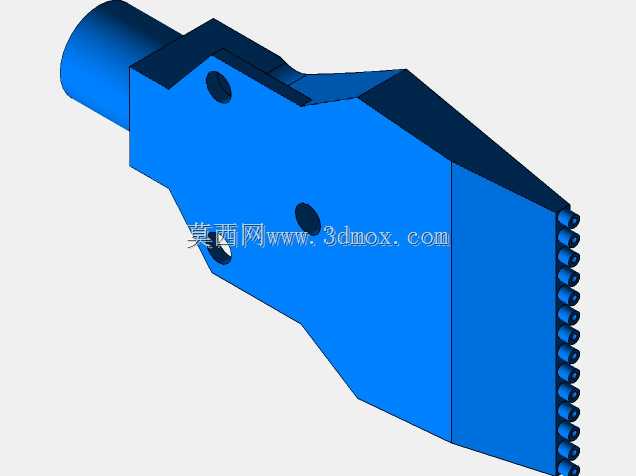

　　这款异形喷嘴的结构设计，首先要匹配工业流体喷射场景的实际工况需求，在表面处理、物料涂布、冷却喷淋这类常见的工业生产环节中，喷嘴的出流均匀性、安装适配性直接决定了工艺效果的稳定性。从结构形态来看，主体采用一体化的异形块式设计，一侧延伸出圆柱形的流体接入端，这个接口的外径尺寸做了统一的公差适配，能够直接对接常规的工业流体管路，不需要额外加装转接头，安装时的插入深度也做了限位设计，避免装配过深堵塞内部流道，或是装配不到位出现流体泄漏的问题。主体块上开设的三个通孔为安装固定孔，孔位的排布完全避开了内部的流道走向，安装时可以通过螺栓直接将喷嘴固定在设备的安装基座上，孔位的同轴度公差控制在0.02mm以内，保证安装后喷嘴的喷射角度不会出现偏移，

　　不需要反复调整对位。喷嘴的出流侧采用了多排微齿形的出流结构，这种结构区别于常规的单孔直射喷嘴，能够将接入的压力流体分割成多道均匀的细流，或是在气压辅助下形成均匀的扇形雾场，在工件表面吹扫、带钢冷却、涂布介质均匀施加工况下，这种出流结构能够有效避免单孔喷射出现的中间流量过大、边缘覆盖不足的问题，整个喷射幅宽内的流量偏差可以控制在5%以内。设计过程中首先做了内部流道的仿真验证，从圆柱接口进入的流体，在主体型腔内部做了缓流过渡，没有直角转折的结构，能够减少流体在内部的压损，同时避免流道内出现紊流导致的出流抖动，型腔的内壁粗糙度要求达到Ra1.6，减少流体中的杂质挂壁造成的流道堵塞，日常维护时只需要从接入端通入压缩空气就可以完成内部疏通，

　　不需要完全拆解喷嘴。安装边界方面，整个喷嘴的主体轮廓没有突出的尖锐结构，相邻喷嘴并排安装时的最小间距可以控制在15mm以内，能够根据实际需要的喷射幅宽灵活排布多组喷嘴，不会出现结构干涉的问题。喷嘴的主体壁厚做了均匀化处理，最薄位置的壁厚不小于3mm，能够承受最高1.2MPa的流体工作压力，在常规的水基流体、低粘度切削液、常温压缩空气工况下都可以稳定使用，不会出现壳体变形导致的喷射角度偏移问题。不同于常规的标准圆柱形喷嘴，这款异形结构的喷嘴将安装固定结构与流道主体做了一体化整合，不需要额外的安装支架，直接通过本体上的固定孔就可以完成装配，能够减少设备上的安装配件数量，降低整体的装配复杂度，在自动化生产线的喷淋工位、

　　小型设备的冷却工位上使用时，这种紧凑的结构能够节省安装空间，适配设备内部狭窄的布置环境。出流侧的微齿结构每个齿的尺寸都做了一致性管控，齿间的出流缝隙宽度公差控制在0.01mm，保证每一道出流的流量均匀，不会出现个别缝隙堵塞导致的幅宽缺漏问题，在连续生产的工况下，这种结构的抗堵塞能力也优于常规的微孔喷嘴，流体中携带的细小杂质不容易卡在出流位置，长时间运行的稳定性更好。
