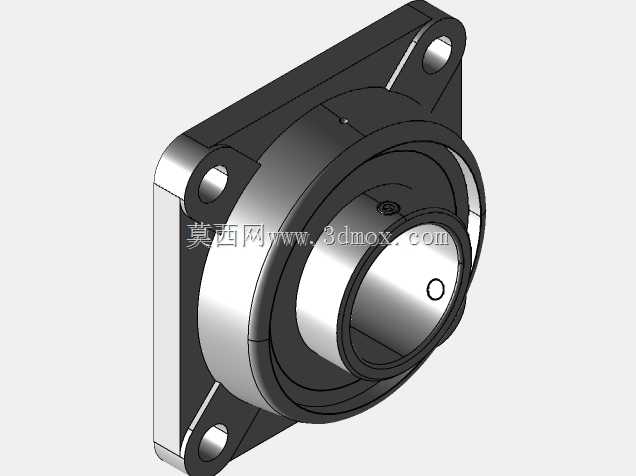

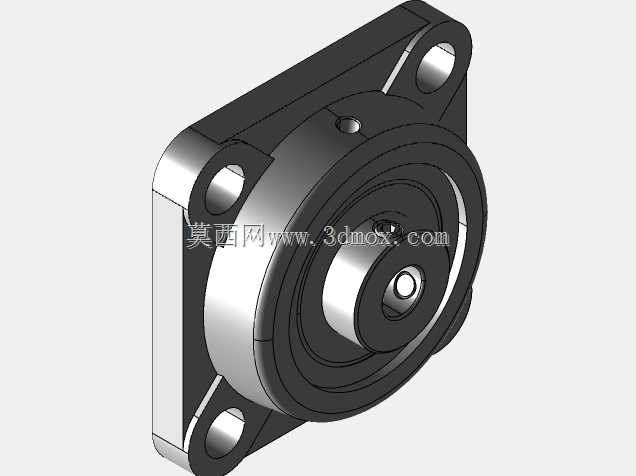

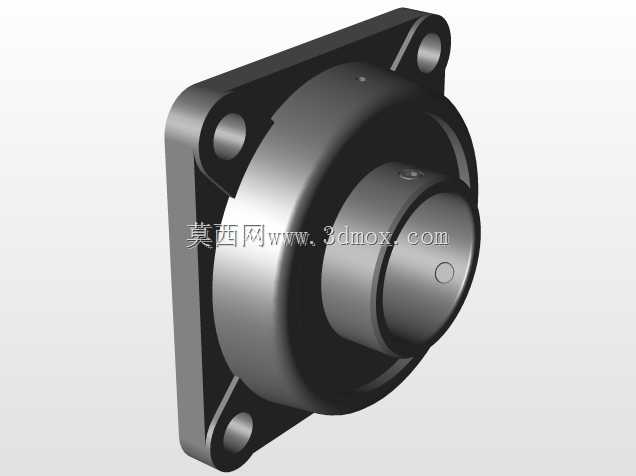

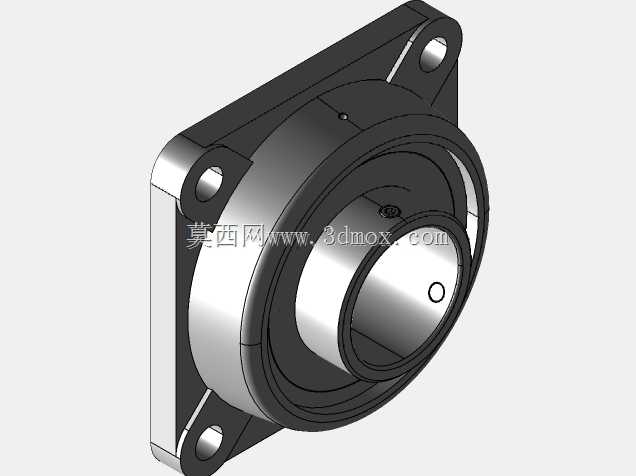

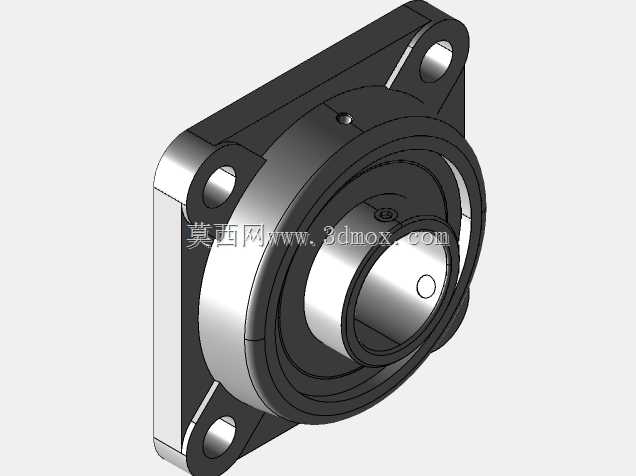

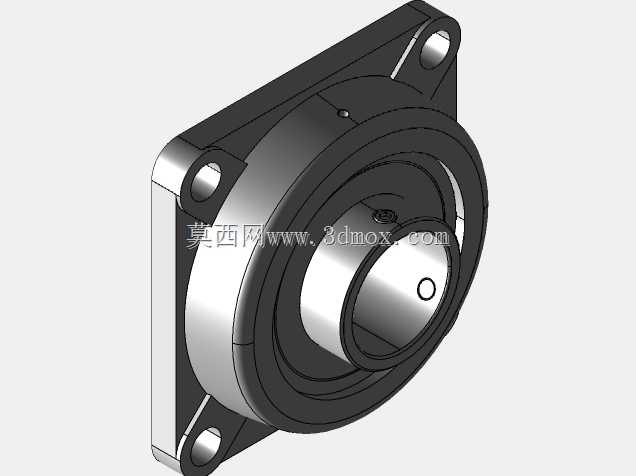

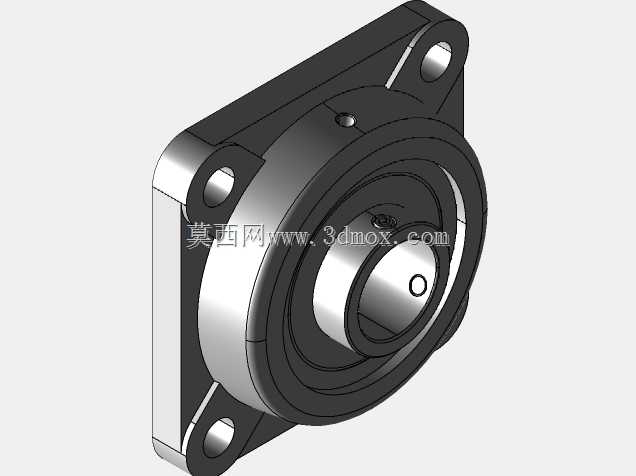

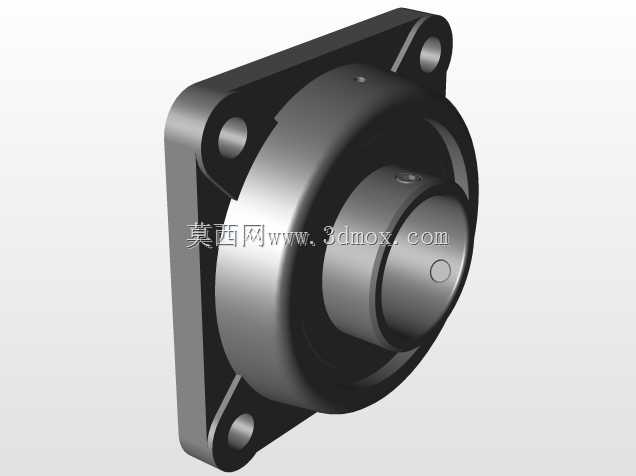

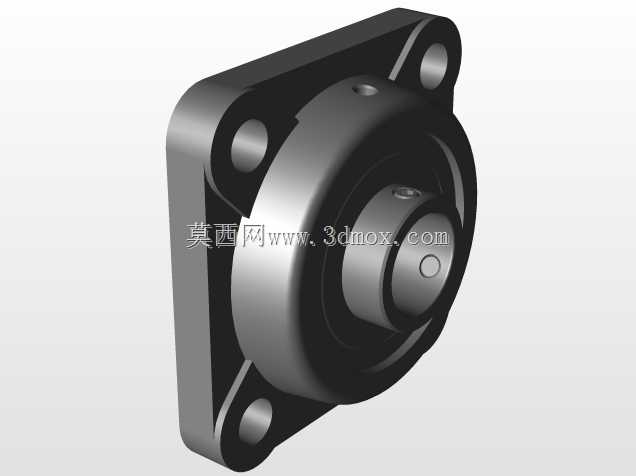

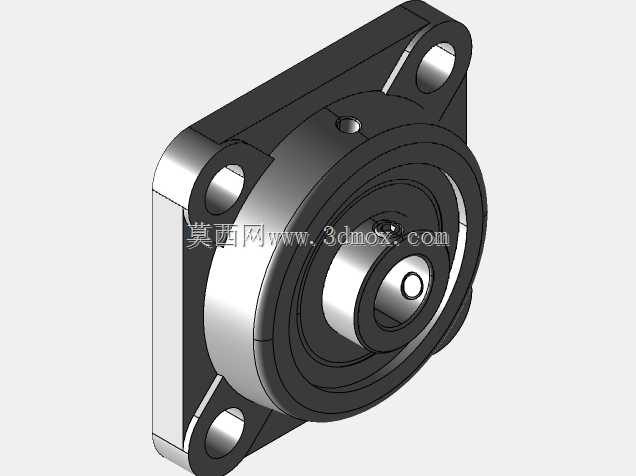

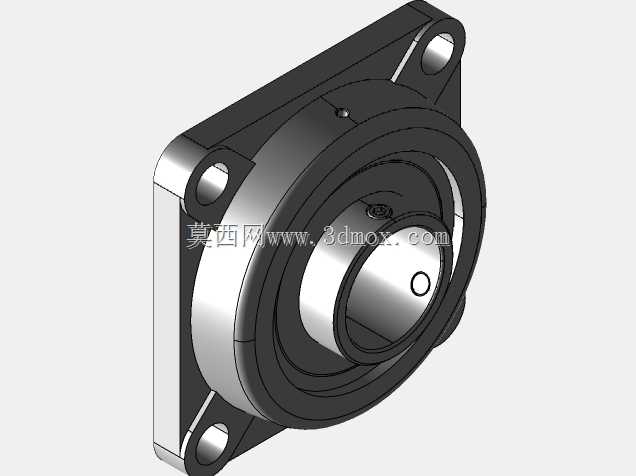

方形法兰四孔固定铸造外球面轴承单元

　　做输送线辊筒端支撑、小型皮带机从动辊固定、食品包装线导辊安装的时候，这类方形法兰带座轴承是选型清单里的高频件，和圆形法兰座、菱形座不同，方形座的四个安装孔分布在四个凸耳位置，贴装在设备安装立面的时候，抗倾覆力矩的表现更稳，尤其是辊筒存在径向偏载、传动带张紧力持续作用的工况下，四个固定点的受力分布更均匀，不会出现两孔固定座长期受载后安装螺栓松动、座体偏转的问题。

　　从结构设计逻辑来看，这个轴承单元采用灰铸铁铸造本体，铸造后经过时效处理消除内应力，避免后续机加工或者长期使用过程中出现座体变形，导致轴承内圈与轴的同轴度超差。座体的轴承容纳孔采用镗削精加工，和外球面轴承的外球面配合间隙控制在合理范围，允许轴承在安装初期自动补偿一定的轴系同轴度误差，这也是外球面轴承带座单元的核心优势——不需要安装时严格保证轴与安装面的绝对垂直，对于现场改制设备、框架焊接后存在一定安装面形位误差的场景，能大幅降低装配调试的难度。

　　四个固定孔采用沉孔设计，安装时内六角圆柱头螺栓可以完全沉入凸耳内部，不会突出座体表面，避免设备运行过程中剐蹭传动件、操作人员衣物，也能减少螺栓外露带来的积尘、锈蚀问题。座体与轴承配合的位置设计有环形的密封挡边，配合轴承本身的双面密封结构，能在多粉尘、有少量喷淋的工况下阻挡外界杂质进入轴承滚道，延长润滑脂的使用寿命，减少日常维护的注脂频次。

　　实际选型安装时需要注意安装边界：首先是四个安装孔的中心距尺寸，要和设备安装立面上的预加工孔位完全匹配，避免强行对位安装导致座体产生装配内应力；其次是座体的轴向突出厚度，要预留足够的轴端安装空间，保证轴穿过轴承内圈后，紧定螺钉能完全锁紧在轴的定位槽上，不会出现轴窜动的问题；另外座体的法兰平面与安装面贴合时，不需要额外加太厚的调整垫片，最多用0.1mm的紫铜垫片调整接触间隙，过厚的垫片会导致座体受压后变形，影响轴承的旋转精度。

　　这类轴承单元通常用在转速不超过3000rpm、径向载荷为主的传动部位，比如小型风机的叶轮支撑、自动化设备的同步带轮轴支撑、农用机械的输送辊支撑，相比分体式的轴承座加轴承的组合，这种集成式单元不需要用户自行选配轴承、密封件，安装时只需要固定四个螺栓、锁紧轴上的紧定螺钉即可完成装配，备件替换的效率也更高，现场维护时不需要复杂的拆卸工具，松开紧定螺钉和安装螺栓就能整体更换，能大幅缩短设备的停机维护时间。

　　设计建模的时候要注意几个关键尺寸的校验：一是四个安装孔的位置度公差，要保证和座体轴承孔的中心对称，避免安装时螺栓别劲；二是轴承容纳孔的球面尺寸公差，要和选用的外球面轴承外圈尺寸匹配，过松会导致轴承运行时在座体内晃动产生异响，过紧则会丧失自动调心的功能；三是沉孔的深度和直径，要适配常用的内六角螺栓尺寸，保证螺栓头能完全沉入，不会出现螺栓头顶到沉孔底部导致座体无法贴紧安装面的问题；另外座体的铸造圆角要符合铸造工艺要求，避免尖角位置出现铸造缺陷，导致受载时出现应力开裂。

　　在不同的应用场景下，这类轴承单元的选型也有细微差异，比如在腐蚀环境下使用的话，会选用不锈钢铸造的座体搭配不锈钢轴承，在高温工况下则会选用带耐高温润滑脂、耐高温密封件的版本，但基础的方形法兰四孔固定结构是通用的，这种结构经过多年的工业应用验证，可靠性已经非常成熟，是轻载传动支撑部位的首选标准件之一。
