带安装机架低压离心式鼓风机结构设计

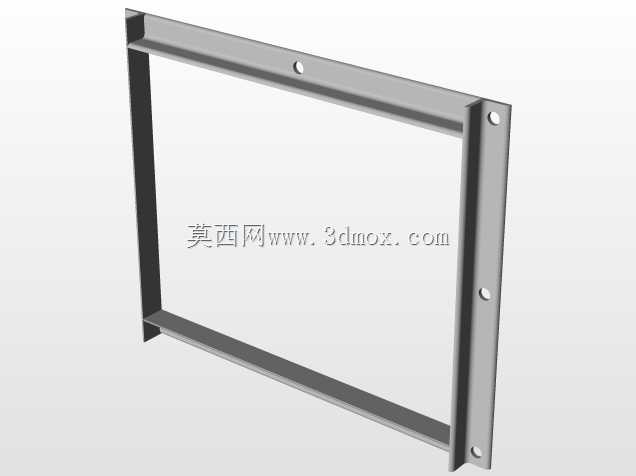

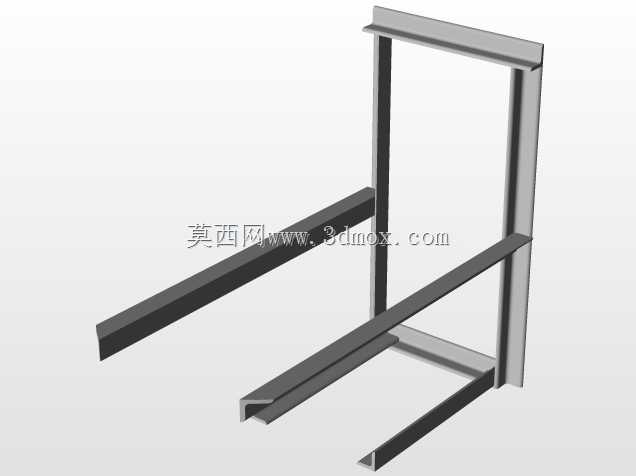

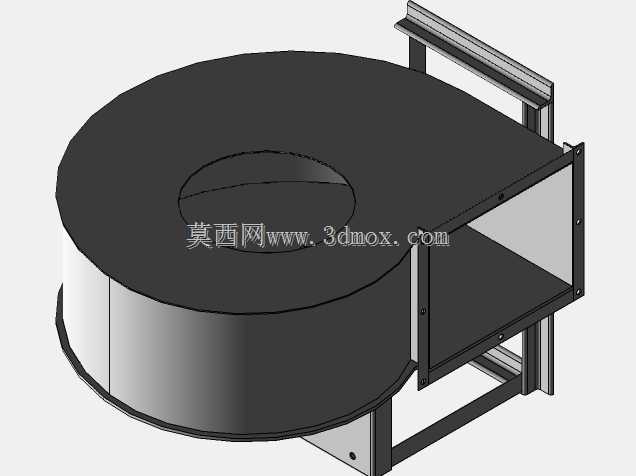

　　在厂房通风换气、小型工业炉送风、粮食仓储通风、环保设备配套引风这类低压送风场景里，离心式鼓风机的选型适配一直是结构设计人员需要重点考量的环节，不同于高压风机侧重风压输出的设计逻辑，低压离心鼓风机更侧重大风量输送下的运行稳定性、安装便捷性以及日常维护的便利性。这款带集成安装机架的低压离心式鼓风机，在结构设计阶段就充分考虑了现场安装的实际边界，蜗壳采用等宽圆弧流道设计，进风口为轴向直入式结构，气流进入叶轮后沿蜗壳流道匀速转向，能够有效降低气流在流道内的紊流损失，相比同规格无蜗壳风机，送风效率有明显提升，同时运行时的气动噪音也能控制在工业场景允许的范围内。设备配套的安装机架采用型材拼接式结构，机架与蜗壳侧面通过螺栓刚性连接，

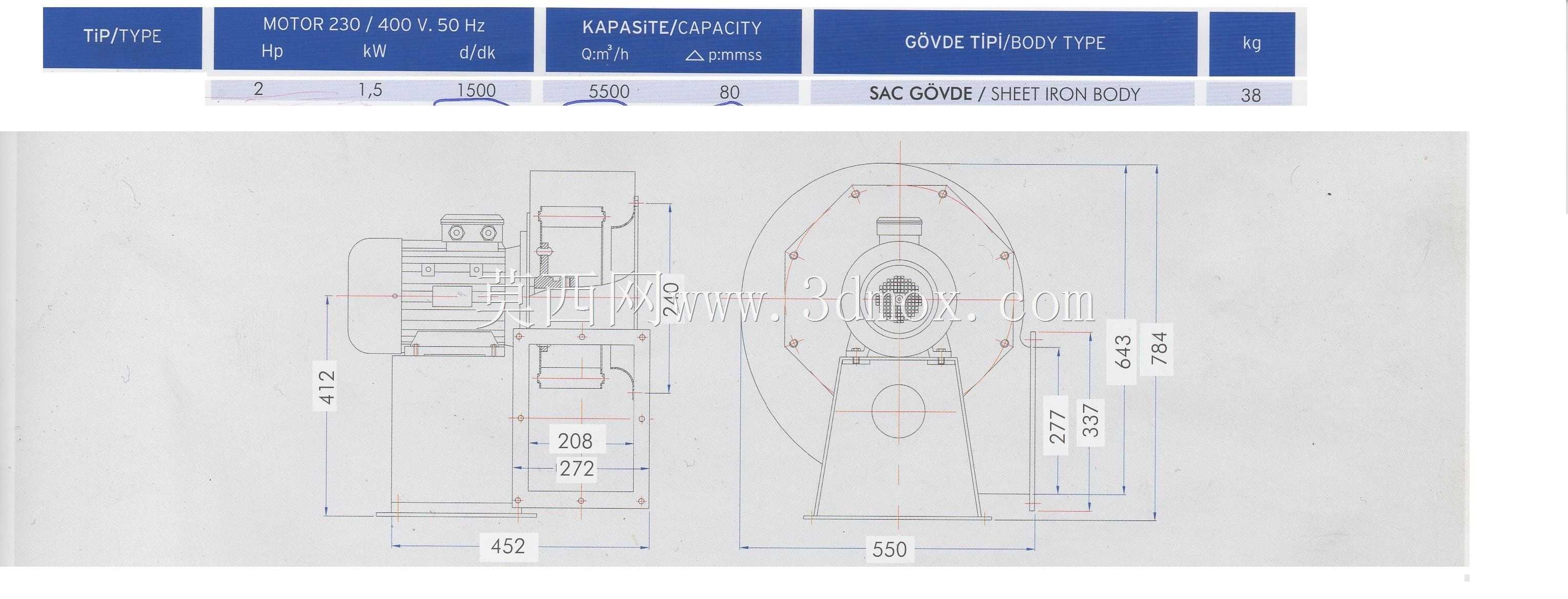

　　机架底部预留了地脚安装孔位，安装时不需要额外制作适配支架，直接通过膨胀螺栓即可固定在混凝土基础或者设备平台上，机架的支撑腿做了等长公差匹配，能够保证蜗壳安装后保持水平状态，避免叶轮运行时因设备倾斜产生偏磨问题。从外形安装边界来看，蜗壳主体为圆形回转结构，轴向进风口位于蜗壳端面中心位置，出风口为蜗壳切向方向的矩形接口，接口处预留了法兰连接孔，可直接对接通风管道或者送风软连接，不需要额外做接口变径处理，机架的外延尺寸略大于蜗壳直径，既能够给蜗壳提供足够的支撑强度，也不会占用过多的安装空间，在设备旁预留300mm左右的操作空间即可满足日常叶轮检查、轴承润滑等维护操作需求。在功能设计上，这款低压离心鼓风机适配常规低压送风工况，

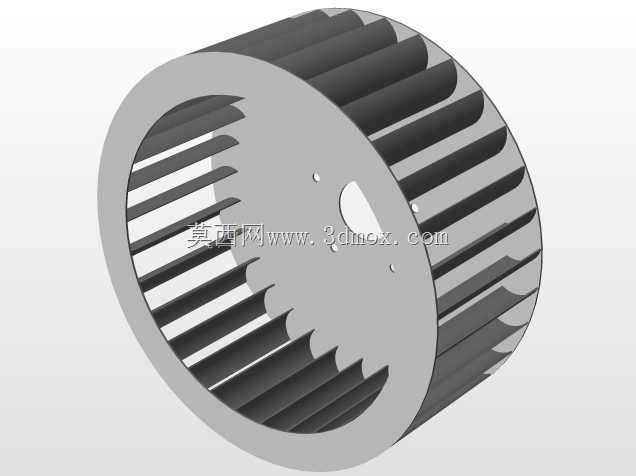

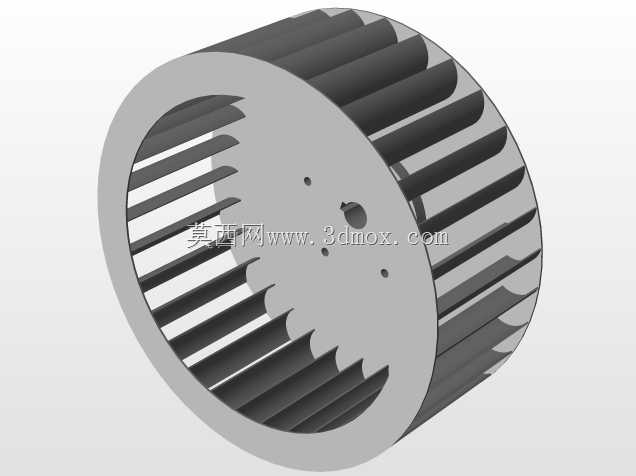

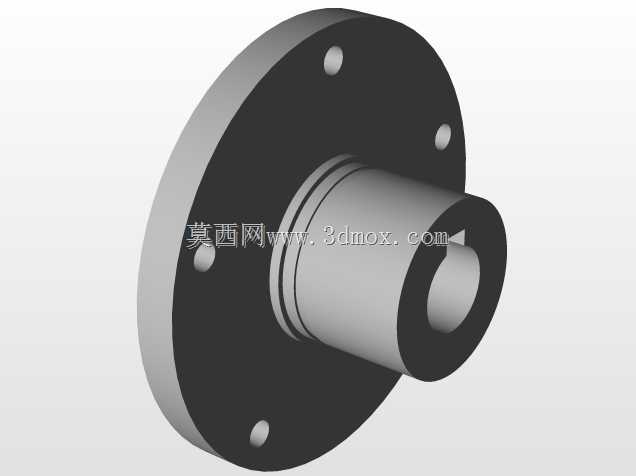

　　额定工况下风压能够满足2000Pa以内的送风阻力需求，风量覆盖小型通风系统的常用区间，叶轮采用前向多翼式结构设计，叶片与轮盘、轮盖的连接做了加强处理，运行时的动平衡精度控制在G6.3级以上，能够保证长时间连续运行时的振动值在允许范围内，不会因为振动过大导致连接螺栓松动或者管道接口开裂。设计过程中也充分考虑了不同安装场景的适配性，机架的安装孔位做了长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场安装的对位难度，蜗壳与机架的连接位置设置了减震垫安装位，有减震需求的场景可以直接加装橡胶减震垫，进一步降低运行振动向基础的传递。对于结构设计从业者来说，这类风机模型的结构参考价值较高，蜗壳的流道曲线绘制、叶轮与进风口的间隙配合设计、

　　机架的受力支撑布局，都可以作为同类通风设备设计的参考样本，尤其是在做设备配套风机选型或者非标通风系统设计时，可以直接参考该模型的安装尺寸做布局适配，减少重复建模的工作量，同时也能规避安装空间预留不足、接口位置不匹配这类常见的设计问题。在实际工程应用中，这类低压离心鼓风机还常被用于车间工位送风、设备散热排风、物料气力输送的低压风源供给，不同应用场景下只需要调整出风口的连接方向或者配套对应的防护网、过滤装置即可，不需要对主体结构做大幅改动，设备的通用性较强。
