木屑输送专用径向鼓风设备结构设计

　　在木材加工车间的物料转运环节，细碎木屑的密闭输送一直是影响车间整洁度与生产效率的关键环节，这款径向鼓风机正是针对木屑这类轻质散料的气力输送需求开发的专用送风设备。不同于普通通风换气用的离心风机，该设备在叶轮结构与壳体流道设计上做了针对性优化，能够在提供稳定风压的同时，避免木屑在流道内堆积卡滞，适配木材加工车间开料、砂光工序产生的细碎木屑的管道输送需求，可直接接入车间集中除尘与物料回收管路，将加工点位产生的木屑通过负压抽吸、正压推送的方式输送至集中储料仓，减少车间内木屑扬尘，同时降低人工清扫转运的作业强度。从结构设计逻辑来看，这款径向鼓风机采用了直联式传动布局，叶轮与动力输出端直接连接，省去了皮带传动的张紧结构与维护需求，

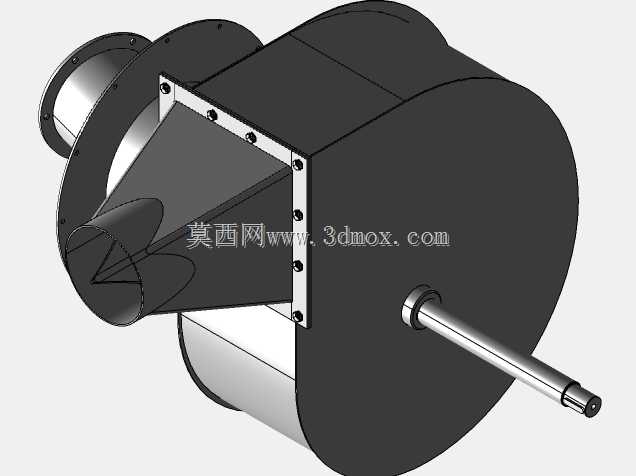

　　整体结构更加紧凑，适合在车间设备间隙的狭窄空间内安装布置。壳体采用蜗壳式流道设计，流道截面沿叶轮旋转方向逐步扩大，能够将叶轮旋转产生的动压逐步转化为静压，降低气流在壳体内的湍流损耗，提升送风效率，同时壳体上开设的大口径进风口与锥形出风口，分别对接木屑吸料管路与输送管路，进风口位置做了圆弧过渡处理，避免木屑在进风口边缘挂附堆积，出风口的锥形缩径结构能够提升出口端的气流流速，保障木屑在输送管道内始终处于悬浮状态，不会因流速降低出现沉料堵管的问题。叶轮部分采用了后向直板叶片设计，相比前向叶片，后向叶片的运行效率更高，且不易附着输送介质中的细碎纤维，叶片与叶轮前后盘的连接采用满焊结构，焊缝打磨平滑，避免出现锐角结构挂住木屑纤维，

　　长期运行也不会出现叶轮积料导致的动平衡失衡问题。安装边界方面，设备的底部预留了标准化的安装地脚孔位，可直接固定在车间的设备安装平台或者混凝土基础上，进风口与出风口均采用圆形法兰接口，法兰尺寸匹配常规工业通风管道的通用规格，无需额外制作过渡接头即可完成管路对接，设备的侧面预留了检修口，日常维护时无需拆解整体管路，即可打开检修口清理壳体内可能积存的大块木料碎屑，检查叶片磨损情况。在实际应用场景中，这款设备除了用于木材加工车间的木屑输送，还可适配其他轻质散料比如塑料破碎料、谷物短距离输送的送风需求，设备运行转速区间经过匹配调校，运行时的气流速度刚好维持轻质散料的悬浮输送状态，不会因流速过高导致管路磨损加剧，也不会因流速不足出现堵管问题。

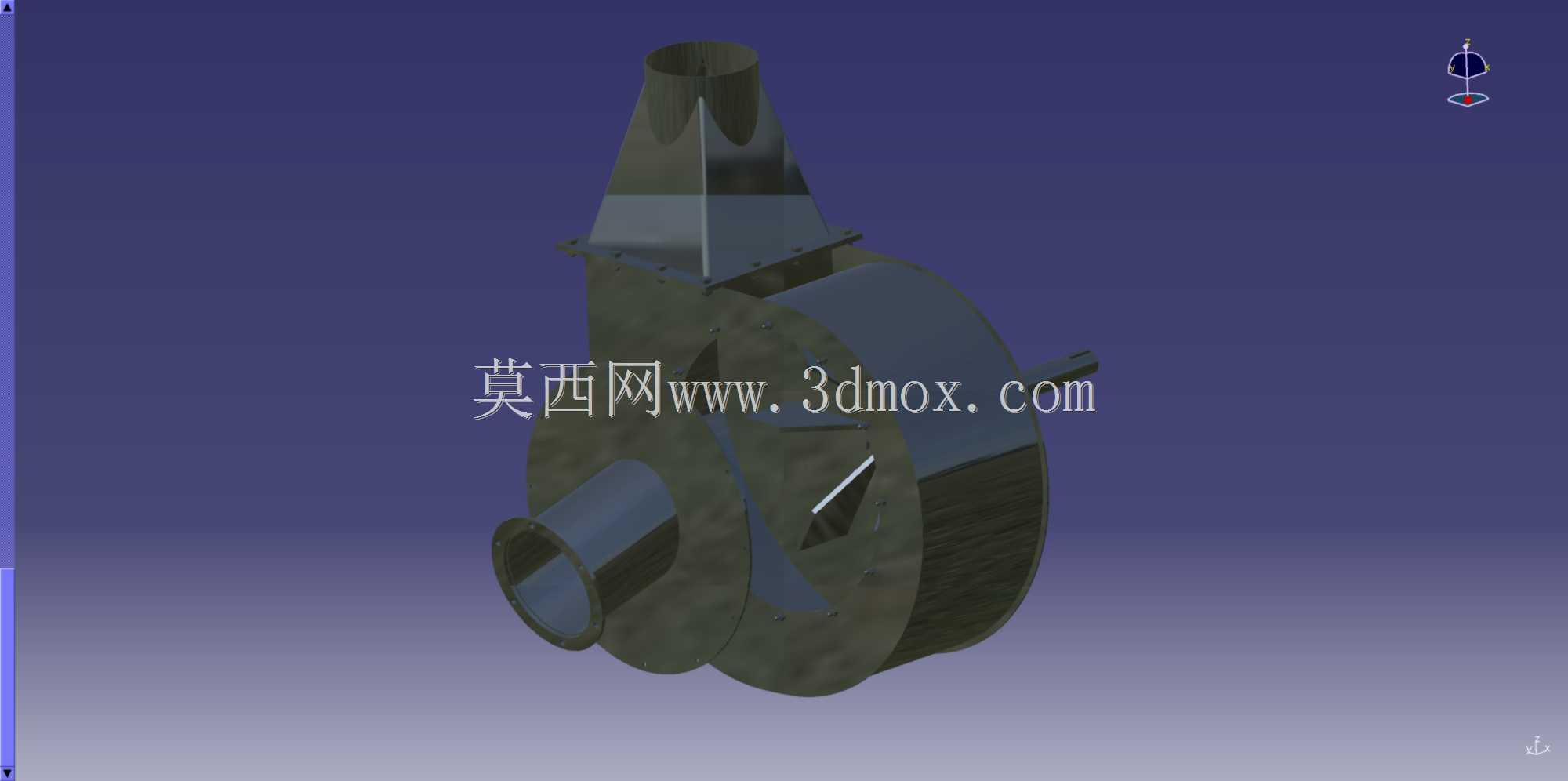

　　设计过程中针对木屑输送的特殊工况，还在壳体易磨损部位做了加厚处理，因为木屑中往往混杂少量细小的砂石碎屑，长期高速冲刷会导致壳体壁面磨损，加厚设计能够有效延长设备的整体使用寿命，叶轮做了动平衡校正，运行时的振动幅度控制在工业设备允许的范围内，可直接安装在车间的钢平台上，无需额外做减震基础也能稳定运行。设备的进出风口方向采用了正交布局，进风口沿叶轮轴向设置，出风口沿蜗壳切线方向垂直向上，这种布局能够适配多数车间架空管路的布置走向，减少管路的弯头数量，降低整个输送系统的风阻损失。在结构细节上，壳体的拼接法兰处均设置了密封胶条安装槽，安装时嵌入密封胶条即可保证壳体的密闭性，避免输送过程中出现漏风问题，影响输送效率同时造成车间扬尘，叶轮与壳体之间的间隙控制在合理范围内，既不会出现叶轮擦碰壳体的问题，也不会因间隙过大导致气流回流损失，保障设备的运行效率维持在较高水平。
