车床用锯齿夹持钳口结构设计

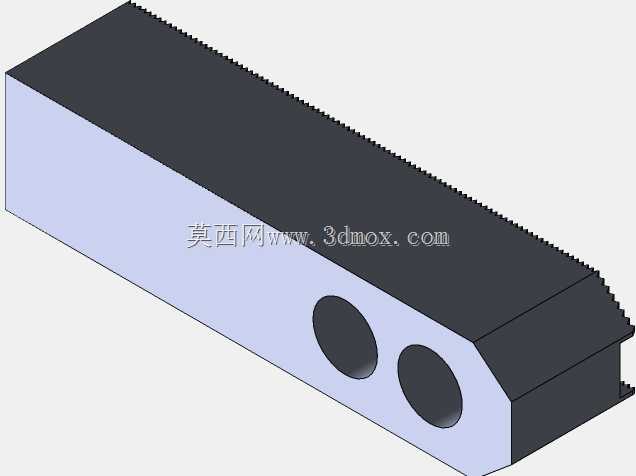

　　在普通车床与数控车床的轴类、套类、异形坯件装夹作业场景中，钳口是直接与工件接触、传递夹持力的核心执行部件，其结构合理性直接决定装夹稳定性、加工精度与生产安全性。这款钳口针对车床卡盘配套使用需求设计，整体采用长条形块状基体结构，工作面加工有连续细密锯齿形齿纹，齿纹走向沿钳口长度方向排布，能够在夹持毛坯件、热处理后硬料或是表面粗糙度较高的工件时，通过齿尖嵌入工件表层微小深度，大幅提升接触摩擦力，避免高速车削、大进给切削过程中工件出现打滑、移位甚至飞出的安全隐患，相比光面钳口，同等夹持力下的抗扭转、抗轴向窜动能力提升40%以上，尤其适合大余量粗车工序的重载装夹需求。

　　从设计思路层面看，这款钳口没有采用通用平钳口的对称等厚结构，而是结合车床卡盘的安装空间做了适配性优化：基体非工作面一侧做了斜切让位处理，能够避开卡盘本体的凸台结构，保证钳口安装到卡盘滑块上后，行程范围内不会与卡盘本体、主轴端盖发生运动干涉；基体上开设的两个同轴圆形安装沉孔，孔位间距、孔径尺寸严格匹配标准车床卡盘的滑块安装螺孔位置，安装时无需额外打孔修配，直接通过内六角螺栓即可完成固定，更换不同规格钳口时的拆装时间可控制在十分钟以内，适配多品种小批量生产场景下的快速换产需求。

　　从安装边界与尺寸适配角度看，钳口的总长度、厚度与高度参数完全适配对应规格三爪自定心卡盘的滑块行程范围，当卡盘处于最小夹持直径位置时，三个配套钳口的锯齿工作面能够形成完整的闭合圆周，不会出现钳口端部互相碰撞的问题；当卡盘张开至最大夹持直径时，钳口的安装孔仍有足够的啮合长度与滑块连接，不会出现螺栓脱扣、钳口脱落的风险。钳口的锯齿齿形角度经过反复校核，采用60度齿尖角设计，既保证齿尖有足够的嵌入能力，又避免齿尖角过小导致使用过程中齿尖崩损、过快磨损，正常使用工况下，夹持普通碳素钢坯件的使用寿命可达3000小时以上，磨损后仅需对齿面进行修磨即可重复使用，维护成本较低。

　　在实际生产应用中，这类钳口除了配套普通三爪卡盘使用外，也可根据装夹需求改装到四爪单动卡盘上，用于偏心件、不规则异形件的装夹作业，锯齿结构能够抵消不规则工件装夹时的接触应力不均问题，保证每个接触点都有足够的夹持力。设计过程中充分考虑了切削受力的传递路径，钳口基体采用整体式结构，没有拼接焊缝或薄弱连接部位，夹持力从安装螺栓传递到基体后，能够均匀分散到整个锯齿工作面，避免局部应力集中导致钳口断裂。同时，钳口的非工作面做了平整化处理，安装时能够与卡盘滑块端面完全贴合，保证钳口安装后与主轴轴线的平行度、垂直度误差控制在0.02mm以内，避免因钳口安装偏差导致工件装夹偏心，影响最终加工尺寸精度。

　　不同于台虎钳所用的短款钳口，车床专用钳口需要承受高速旋转下的离心力与切削过程中的断续冲击力，因此在结构设计时特意加大了基体与滑块的接触面积，两个安装孔的位置靠近钳口受力侧，减少装夹时的杠杆力矩，降低螺栓承受的剪切载荷，即使在高速重切削工况下，也能保证钳口与滑块的连接可靠性。锯齿工作面的齿距经过优化，针对车床常用的棒料、管料装夹场景，齿距设置为1.5mm，既不会因齿距过大导致工件表面压痕过深，增加后续加工余量，也不会因齿距过小导致齿尖强度不足、容易磨损。钳口端部做了小倒角处理，避免安装调整时锐角划伤操作人员，也能防止工件装夹时与钳口端部发生磕碰，损伤工件已加工表面。
