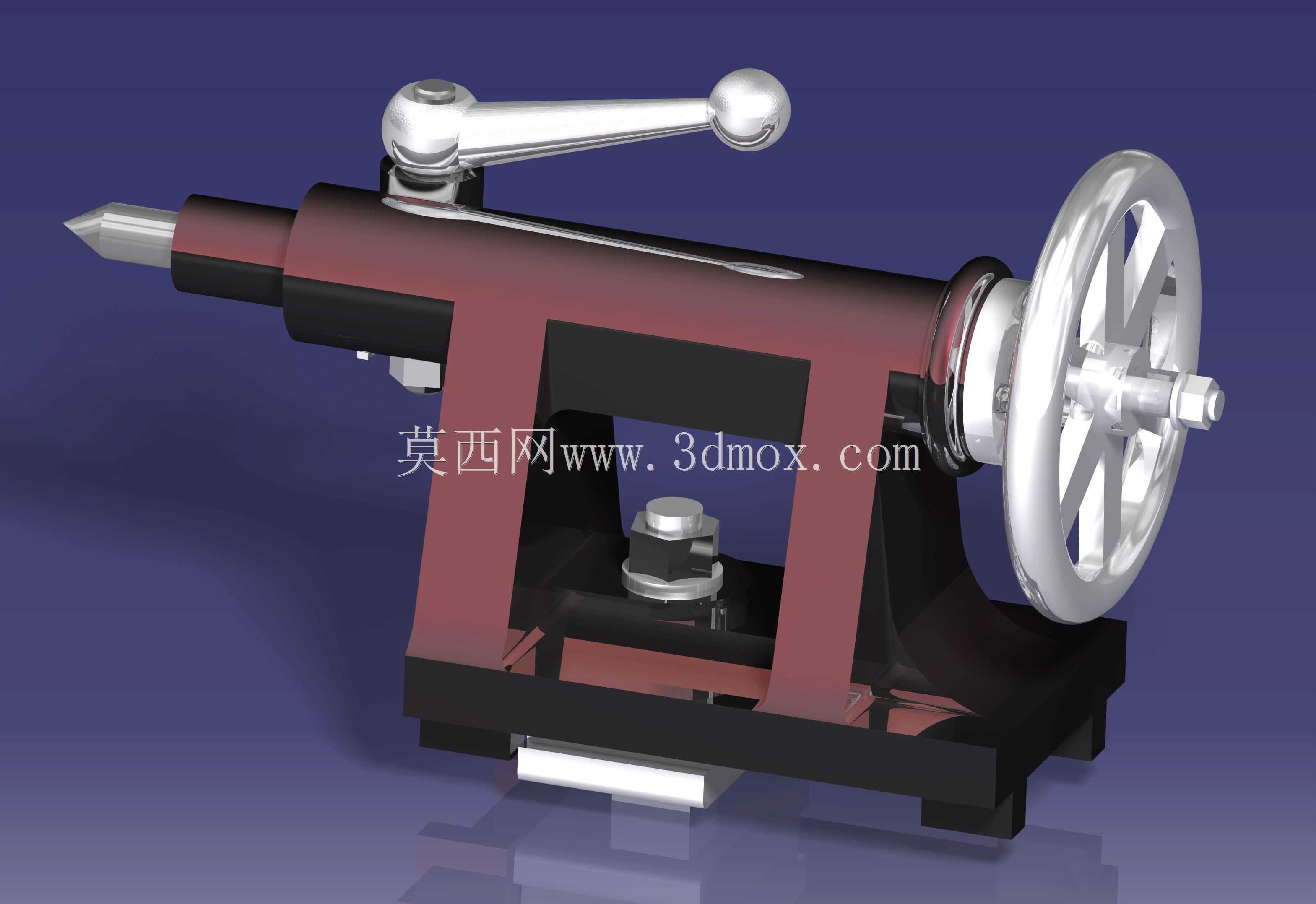

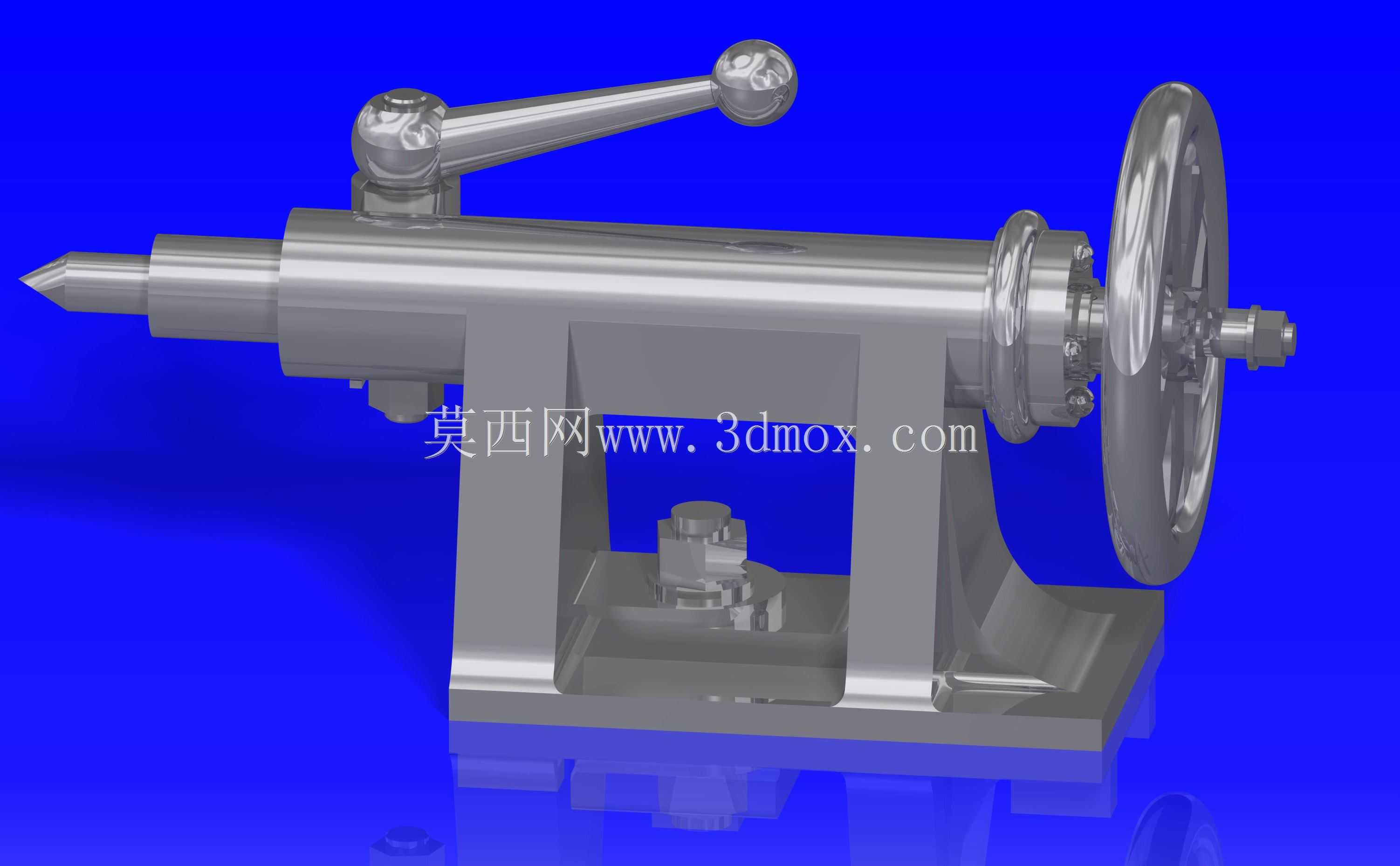

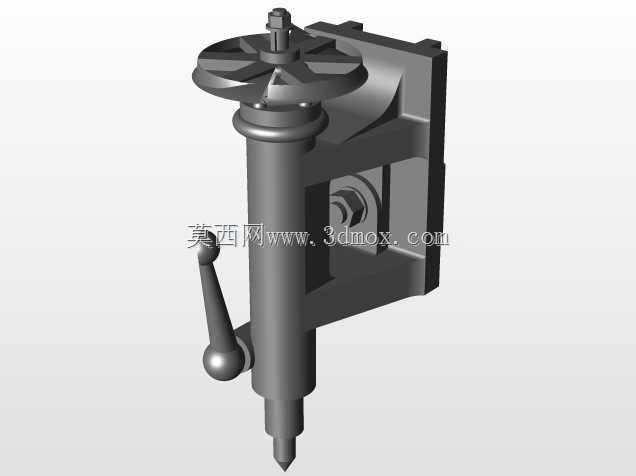

普通卧式车床配套尾座总成结构

　　在普通卧式车床的加工场景里，尾座是和主轴箱对称布置在床身导轨上的核心功能部件，主要承担长轴类零件装夹时的顶尖顶持、孔加工刀具的装夹导向两类核心工作，不管是外圆车削、端面车削还是钻孔、铰孔、攻丝工序，尾座的定位精度、锁紧可靠性都会直接影响最终加工件的形位公差。这套尾座总成的结构完全适配常规卧式车床的床身导轨安装基准，底部的安装基面做了和床身V型导轨、平导轨匹配的贴合面，安装时可以沿着床身导轨轴向滑动，调整到对应工件长度的位置后，通过底部的压紧锁紧机构把尾座本体牢牢固定在床身上，避免加工过程中出现位移窜动。

　　从功能结构拆分来看，尾座的核心运动部件是内置的套筒，套筒前端采用莫氏锥孔设计，可以直接安装固定顶尖、回转顶尖，也能装夹钻头、铰刀等孔加工刀具，套筒和尾座本体的内孔采用间隙配合，保证轴向移动的顺畅度同时控制径向窜动量，避免顶持工件时出现摆差。尾座后端的大直径手轮和内部的丝杠螺母副连接，转动手轮就能带动套筒做轴向进给运动，手轮上附带的刻度盘可以直接读出套筒的进给位移量，方便孔加工时控制进给深度，满足不同深度的孔加工精度要求。套筒的侧面开有长键槽，和本体内的导向键配合，限制套筒的周向转动，保证锥孔安装的刀具或者顶尖不会随工件转动，避免锥面磨损或者刀具跟转的问题。

　　尾座本体上方设置了快动锁紧手柄，当套筒调整到合适的工作位置后，扳动这个手柄就能通过内部的偏心锁紧机构把套筒压紧固定，防止切削过程中套筒受轴向切削力后退，尤其是在重型切削或者大余量钻孔时，这个锁紧结构的可靠性直接决定了加工过程的稳定性。尾座底部还设置了横向调整机构，当需要车削小锥度的长锥面时，可以松开尾座和底座的连接螺栓，微调尾座的横向偏移量，让顶尖轴线和主轴轴线形成微小的夹角，满足锥面加工的需求，调整完成后重新锁紧连接螺栓就能保证加工过程中位置不发生偏移。

　　从安装边界来看，这套尾座的底面安装基准距套筒轴线的中心高和对应规格车床的主轴中心高完全匹配，保证顶尖顶持工件时，工件轴线和主轴回转轴线重合，避免出现装夹偏心导致的加工椭圆、锥度误差。尾座的整体轴向长度、手轮回转半径都经过适配设计，不会和床鞍、刀架的运动行程发生干涉，在车床最大加工长度范围内，尾座可以滑动到任意位置锁紧固定，适配不同长度的轴类零件装夹需求。套筒的最大伸出量做了限位设计，避免伸出过长导致套筒刚性下降，影响加工稳定性，当套筒伸出到极限位置时，内部的限位挡块会阻止丝杠继续进给，防止套筒从本体中脱出。

　　在实际加工应用中，针对不同的加工场景可以灵活切换尾座的功能：装夹回转顶尖时适合高速回转的长轴类零件车削，减少顶尖和工件中心孔的摩擦磨损；装夹固定顶尖时适合低速重载的粗加工场景，刚性更好承载能力更强；换装钻头、铰刀时，尾座可以作为孔加工的进给导向机构，完成轴类零件端面的中心孔、同轴孔加工，不需要二次装夹找正，大幅提升加工效率。尾座的各运动副都设计了润滑油注油孔，日常维护时可以定期加注润滑油，减少配合面的磨损，长期保持运动精度和锁紧可靠性，适配车间批量加工的长期使用需求。
