移动式工业滚筒除尘设备结构设计

　　在机械加工、建材分装、粉体物料输送这类易产生浮尘的作业场景中，固定管网式除尘系统往往受限于工位变动、场地布局调整等问题，无法覆盖零散产尘点位的除尘需求，这款移动式滚筒除尘设备的设计初衷，就是填补这类场景下的灵活除尘缺口。从实际使用场景来看，它可以适配焊接工位的焊烟收集、打磨工位的金属粉尘捕集、粉体投料口的浮尘拦截，甚至是仓储区域散落积尘的清理作业，不需要提前铺设固定管道，推至作业点位即可开机运行，对于多工位轮换、临时产尘作业的车间来说，适配性远高于固定式除尘系统。

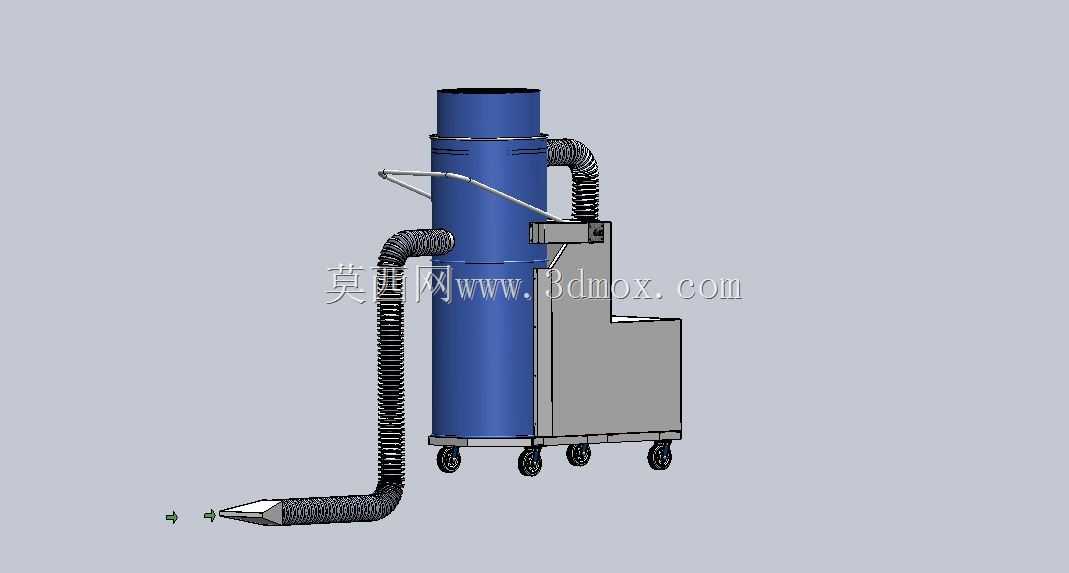

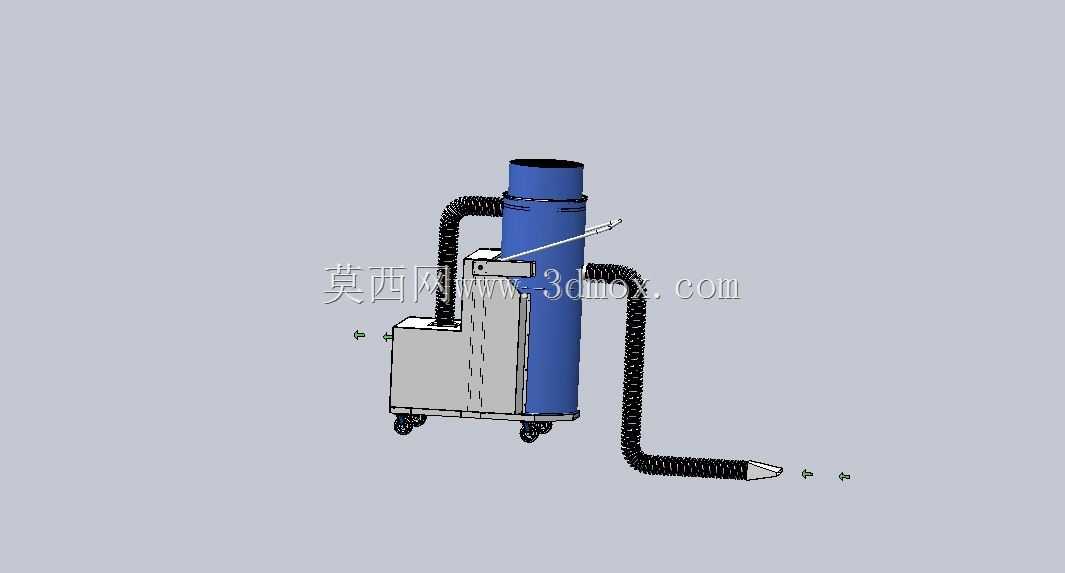

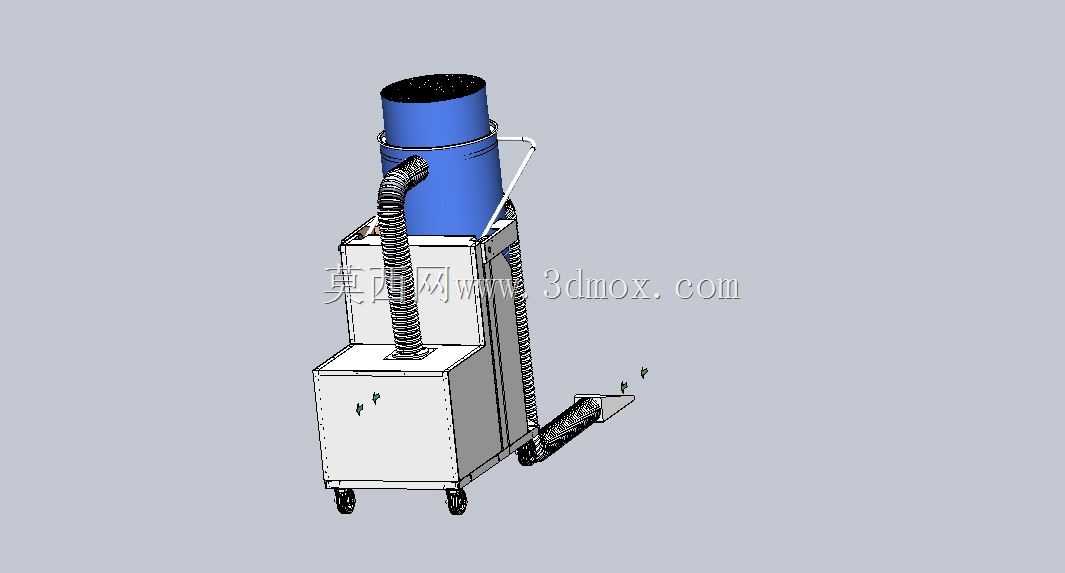

　　设备的核心功能围绕粉尘捕集、过滤分离、集尘收纳三个核心环节展开，前端配置可任意弯折定型的吸尘臂，搭配窄缝式吸尘扒头，作业时可以根据产尘点的位置、高度调整吸尘口角度，近距离对准尘源点，避免含尘气流扩散到车间整体环境中。主筒体采用立式滚筒结构，内部依次设置初效过滤段与高精度过滤层，含尘气流从侧方进风口进入筒体后，流速会因腔体扩容快速降低，大颗粒粉尘在重力作用下直接沉降到下部集尘腔，细小粉尘随气流穿过滤层时被拦截，过滤后的洁净气流从上部出风口排出，部分工况下可直接实现室内循环，减少车间采暖或制冷的能量损耗。侧置的动力单元与过滤腔体做了分隔式布局，既避免粉尘侵入动力部件造成磨损，也方便后期单独对动力模块做维护检修，不需要拆解整个除尘筒体。

　　从设计思路层面来说，这款设备优先考虑了现场使用的移动灵活性与维护便捷性。底部配置四个万向脚轮，其中两个带刹车锁定结构，推移时转向灵活，定位作业时踩下刹车即可固定设备位置，不会因设备运行振动发生移位。主筒体采用直立式窄幅设计，整体占地面积控制在0.3平方米以内，可以轻松通过车间狭窄通道、设备间的预留空隙，甚至可以推入设备底部的狭小空间清理积尘。吸尘软管采用耐磨波纹材质，既可以任意弯曲调整角度，也能耐受打磨产生的硬质金属颗粒、硬质粉尘的长期摩擦，避免软管过早磨穿漏尘。集尘腔采用快拆式锁扣结构，不需要借助额外工具，扳开锁扣即可取下集尘桶倾倒收集的粉尘，日常清理作业的操作门槛极低，一线作业人员不需要专门培训即可完成日常维护。

　　关于外形尺寸与安装边界，这款设备的整体高度控制在1.6米左右，不会遮挡作业人员的正常操作视线，推移过程中也不会碰到车间常见的2米以下的管线桥架；筒体直径约0.4米，侧置动力箱的突出宽度控制在0.25米以内，整体设备的最大回转半径不超过0.7米，在工位间隙中转向调整时不需要预留过大的操作空间。设备不需要做固定安装，不需要预埋螺栓、连接固定管线，仅需接通常规工业电源即可运行，对于临时改造的车间、租赁厂房这类不适合做固定设施安装的场景，不存在施工改造的成本与审批问题。

　　在结构细节的处理上，设计时也充分考虑了长期运行的可靠性：筒体与动力单元的连接部位都做了密封胶条嵌装，避免含尘气流从接缝处泄漏造成二次扬尘；吸尘臂与筒体的连接位置设置了导流挡板，避免高速进入的含尘气流直接冲刷滤层局部，造成滤层局部过早磨损，延长滤材的整体使用寿命；设备上部设置了扶手结构，推移作业时握持顺手，不需要俯身施力，符合现场作业的人机工程要求。不同于小型家用吸尘设备，这款设备的过滤面积、风机风压都针对工业粉尘特性做了匹配，即使是浓度较高的金属粉尘、矿物粉尘，也能保持稳定的吸尘风速，不会因为短时间内进尘量较大就出现风口堵塞、吸力下降的问题。
