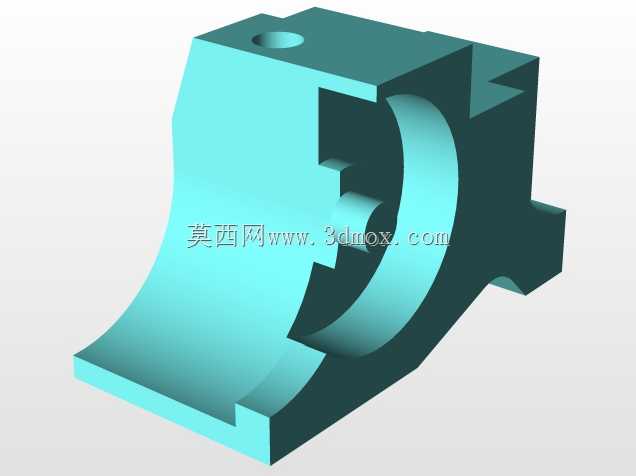

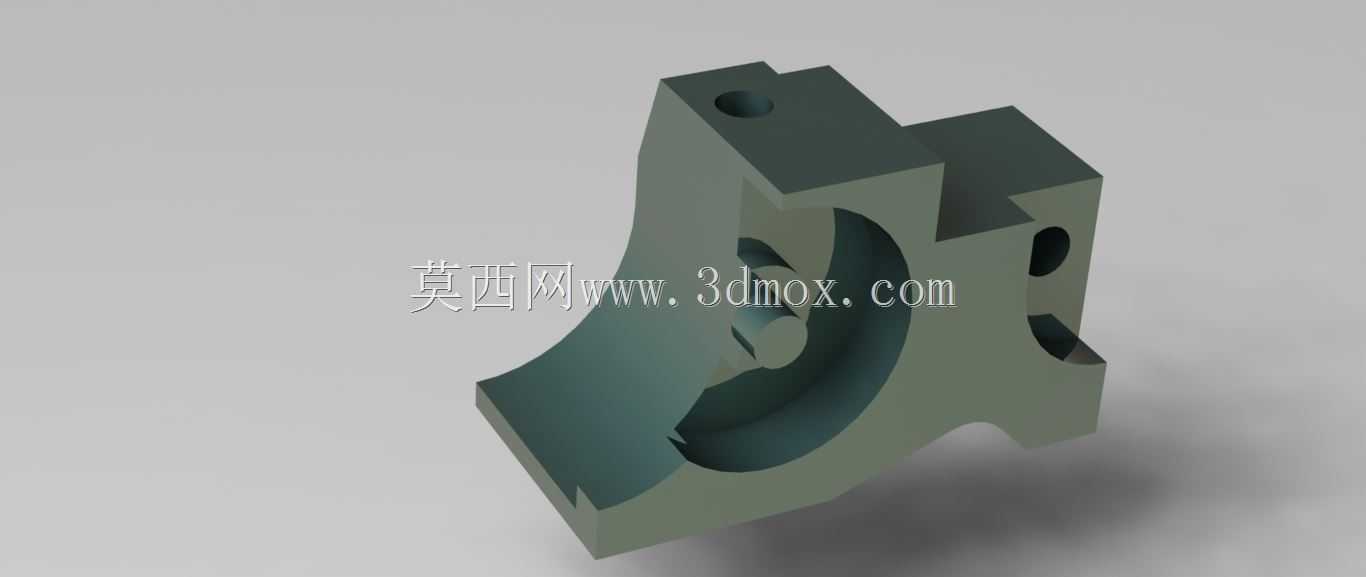

这类弯弧结构的支撑座,多应用在中小型传动设备的壳体衔接部位,常见于轻工输送线、小型物料分选设备的动力端侧边,用来承托传动轴端部、同时衔接设备侧封板与内部传动组件,避免传动件运行时出现径向窜动,也能抵消部分传动带张紧带来的侧向拉力。从结构上看,主体采用一体式铸钢坯料加工的思路设计,下半部分的大弧度内凹曲面,是为了避让传动端的旋转轮体——比如同步带轮或者小直径链轮,轮体运转时的外圆轨迹刚好和内凹曲面保留2-3mm的安全间隙,既不会出现运动干涉,也能尽可能压缩支撑座的整体占用空间,让设备动力端的布局更紧凑。上部的两个凸台结构分别做了沉孔与通孔设计,靠外侧的通孔是用来穿装固定螺栓,将整个支撑座锁固在设备的主安装立板上,
沉孔设计可以让螺栓头完全埋入座体内部,不会突出表面剐蹭周边的管线或者操作人员的工装;靠内侧的带台阶孔位,是用来嵌装含油轴承或者小型深沟球轴承,直接承托传动轴的伸出端,孔位的同轴度公差控制在0.02mm以内,保证轴件转动时不会出现卡滞、偏磨的问题。侧面预留的两个小直径通孔,是用来安装润滑油嘴或者限位顶丝,日常维护时可以直接通过油嘴向轴承位加注润滑脂,不用拆解整个支撑结构,顶丝则可以用来锁定轴承外圈,避免轴承在座孔内出现随轴转动的跑圈问题。设计时特意在座体的转角位置做了R3-R5的铸造圆角,一方面是减少铸造成型时的应力集中,避免坯料冷却过程中出现转角开裂,另一方面机加工时也能减少刀具的硬接触冲击,延长铣刀、钻头的使用寿命。安装边界上,
座体总高度控制在120mm区间,横向最大宽度不超过90mm,底部的两个支撑脚做了1.5mm的退刀槽设计,安装时可以和设备底板的定位台阶完全贴合,保证整个座体安装后不会出现倾斜,固定螺栓采用M8规格,四个安装点的孔位中心距严格匹配常用小型传动设备的立板安装孔系,不需要额外做扩孔或者改孔就能直接替换同类型的老旧支撑座。实际使用场景中,这类支撑座不需要额外做表面防锈处理,因为大多安装在设备内部的封闭腔室里,只需要在加工完成后做发黑处理就能满足常规工况的防锈需求,如果是应用在食品加工类有冲洗要求的设备上,也可以将坯料换成304不锈钢材质,调整加工参数后同样能满足尺寸精度要求。结构受力上,座体的壁厚从轴承位到安装脚做了渐变处理,
轴承位周围壁厚达到12mm,保证承托轴件时的结构刚性,不会因为轴件的径向载荷出现座体变形,安装脚位置的壁厚适当减薄到8mm,在不影响整体强度的前提下降低整体重量,减少设备的整体耗材用量。内凹曲面的表面粗糙度控制在Ra6.3即可,因为这个部位不参与配合,只需要保证没有明显的铸造毛刺、不会剐蹭到旋转的轮体就行,而轴承安装孔的表面粗糙度需要达到Ra1.6,才能保证轴承外圈压装时的配合精度,不会出现过盈量过大导致轴承抱死,或者间隙过大导致轴承外圈滑动的问题。
