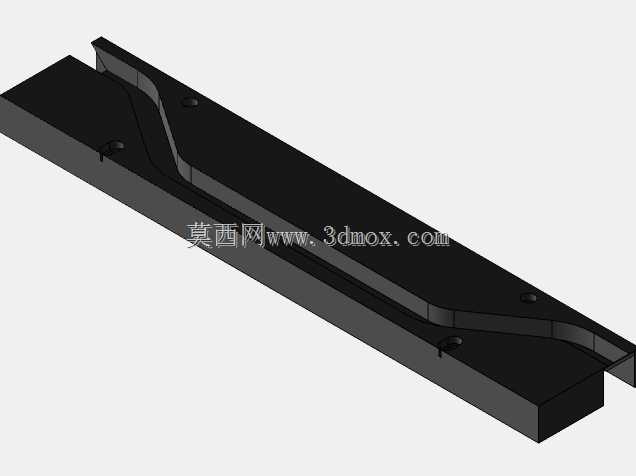

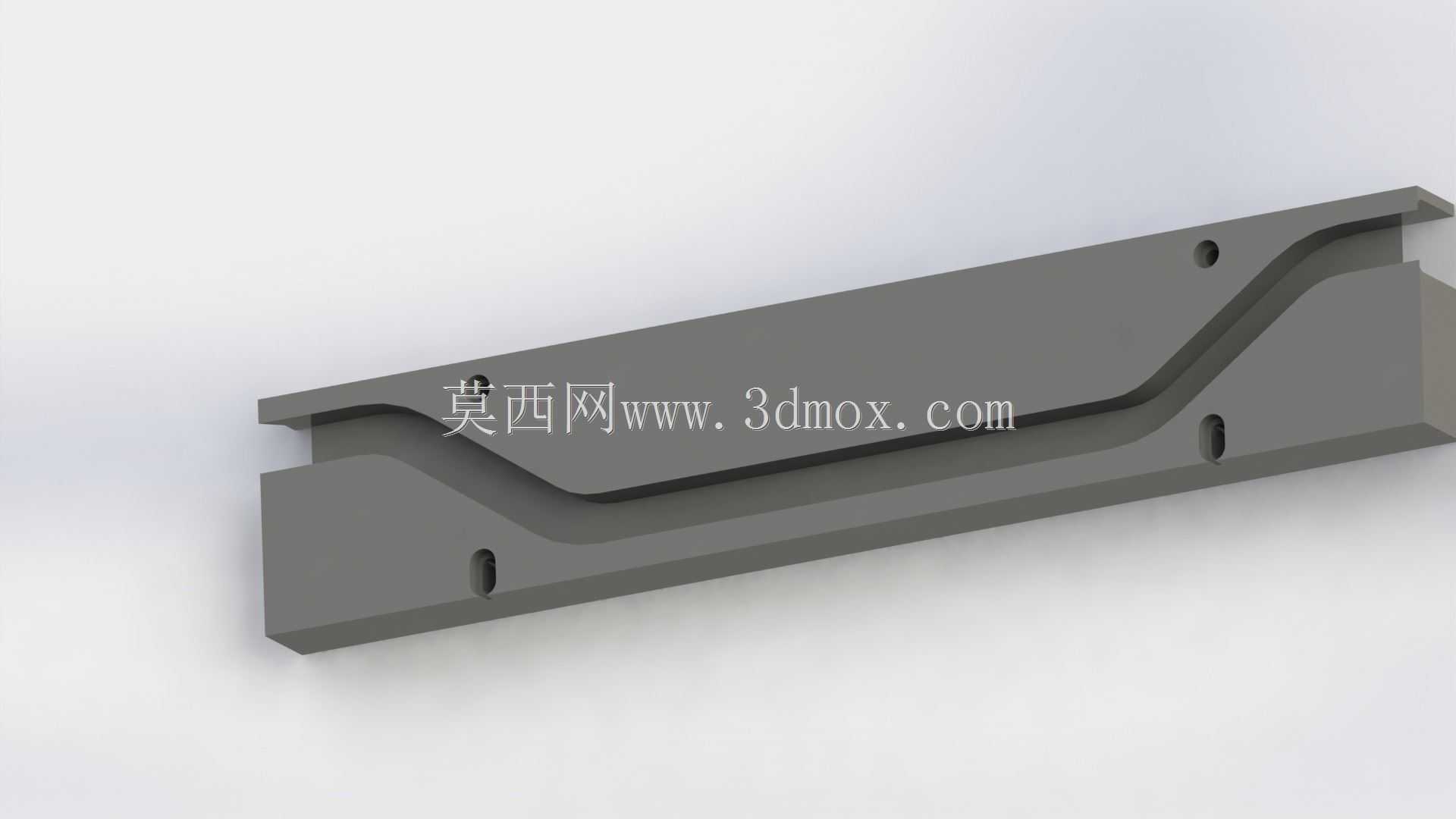

这类带曲线导向槽的滑动轨道构件,常见于轻工自动化输送线、小型工装夹具的位移导向环节,也可作为桌面级非标设备里实现从动件预设轨迹运动的核心接触件,在需要完成直线加变向复合位移的工位中承担运动约束作用,比如小型包装设备的推料行程导向、电子元器件组装工位的摆臂轨迹限位,都能见到同结构原理的构件应用。从结构本身来看,构件主体采用长条形等厚基体设计,基体上加工的连续曲线凹槽是核心功能面,槽道的曲率变化完全匹配从动件需要完成的运动轨迹,当配套的滑块或滚轮嵌入槽道内时,外部直线驱动力即可通过槽道的型面约束,转化为从动件预设的变向位移,不需要额外添加多组连杆或凸轮机构就能完成简单的复合运动传递,能大幅简化小型设备的传动链结构。设计这类构件时,
首先要确认的是安装边界尺寸:基体两端的平直段是主要安装定位基准,上面预留的三个沉孔位置需要和设备安装架的预装孔位完全对齐,沉孔的深度要保证紧固件安装后顶面不高出基体平面,避免和滑动的从动件发生运动干涉;槽道的宽度尺寸需要和配套滚轮的外径做公差匹配,通常预留0.02-0.05mm的滑动间隙,既保证运动过程无卡滞,也不会因为间隙过大出现轨迹偏移。曲线槽的过渡段曲率是设计的核心难点,曲率半径不能小于配套滚轮的最小转弯半径,否则运动到拐点位置会出现刚性撞击,长期运行会导致槽道侧壁磨损加剧,甚至出现从动件卡停的问题;槽道的深度需要覆盖滚轮直径的三分之一以上,保证高速运动时滚轮不会从槽道内脱出,同时槽道的侧壁和底面交接处需要做微小的倒角处理,
去除加工毛刺,减少滑动过程中的摩擦阻力。基体的上下两个平直端面需要保证平行度公差,安装后和设备安装面完全贴合,避免因为基体翘曲导致槽道整体位置偏移,影响运动精度;构件两端的伸出段长度需要根据设备的实际安装空间调整,保证两端固定后,槽道的有效行程完全覆盖从动件的运动范围,不会出现行程末端滚轮脱离槽道的情况。材质选用工程塑料时,本身具备自润滑特性,不需要额外添加润滑油就能满足低负载工况下的长期运行需求,运行噪音远低于金属材质的导向构件,适合用在对噪音控制有要求的桌面级设备、办公类自动化机具中;塑料材质的重量更轻,安装时不需要额外做承重加强结构,能有效降低设备的整体自重。在实际选型应用时,需要先核算从动件的运动负载和运行速度,
如果运行速度超过0.5m/s,需要适当加大槽道的壁厚,避免长期高速冲击导致槽道侧壁变形;如果应用在有一定粉尘的工况下,槽道表面可以做轻微的抛光处理,减少粉尘在槽道内的堆积,降低日常维护的频次。这类构件的结构虽然简单,但型面的精度直接决定了整套机构的运动稳定性,建模过程中需要先通过运动仿真模拟滚轮在槽道内的全行程运动,确认无干涉、无卡滞点后再确定最终的型面尺寸,安装孔的位置需要和配套安装架做装配校验,保证安装时不需要额外扩孔或调整位置就能直接装配到位。
