现代汽车单活塞螺栓集成式发动机结构

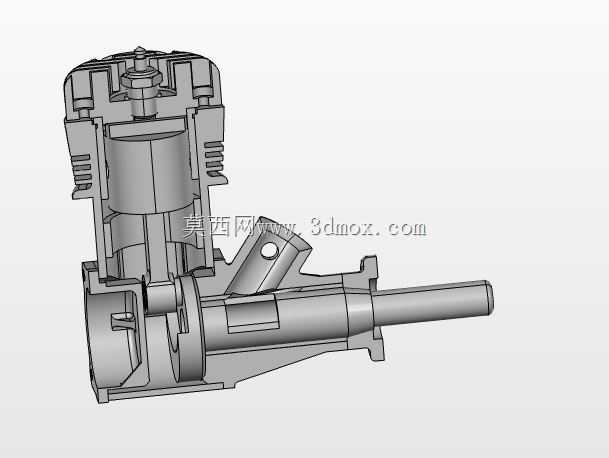

　　在乘用车动力系统的开发与验证环节，这类单活塞集成结构的发动机三维数模，常被用于前期动力总成匹配、周边附件布局校核以及教学演示场景。不同于多缸量产机型的完整总成，该结构将核心的活塞连杆组、曲轴输出端、气缸体以及单组活塞螺栓做了集成化呈现，省略了外围的配气机构罩盖、进排气歧管、冷却系统外接管路等附属部件，能够让结构设计人员快速聚焦核心运动副的配合关系，不需要在冗余的外围零件上耗费拆解精力。

　　从实际用途来看，这类简化后的核心结构数模，既可以作为新入职结构工程师熟悉内燃机曲柄连杆机构运动逻辑的教学载体，也能在动力总成改装方案验证阶段，快速校核活塞行程与曲轴输出轴的安装边界，避免在完整整机数模中反复做零件隐藏、剖切操作，大幅提升前期方案迭代的效率。在职业院校的机械原理课堂上，这类数模还能直接导入运动仿真模块，演示活塞往复运动与曲轴旋转运动的转换过程，比二维原理图的展示效果更直观，学生能清晰观察到活塞销、连杆大头、曲轴曲柄之间的配合间隙与运动轨迹。

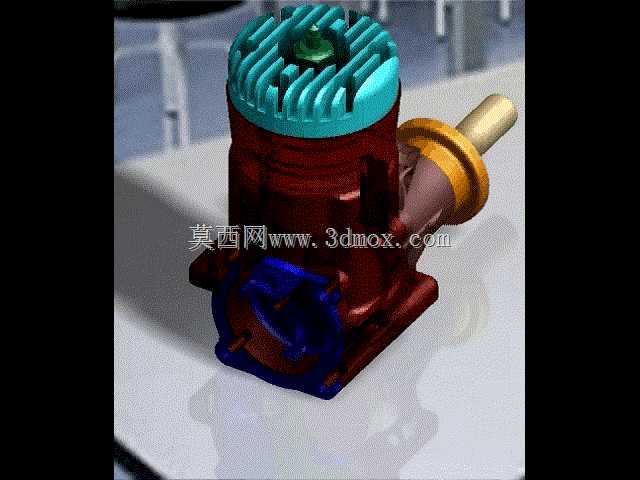

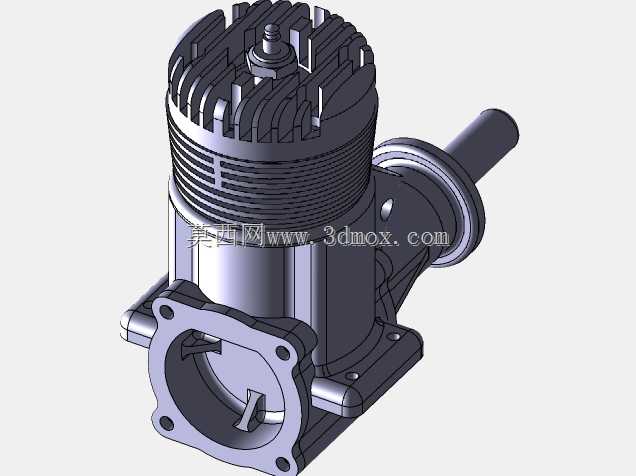

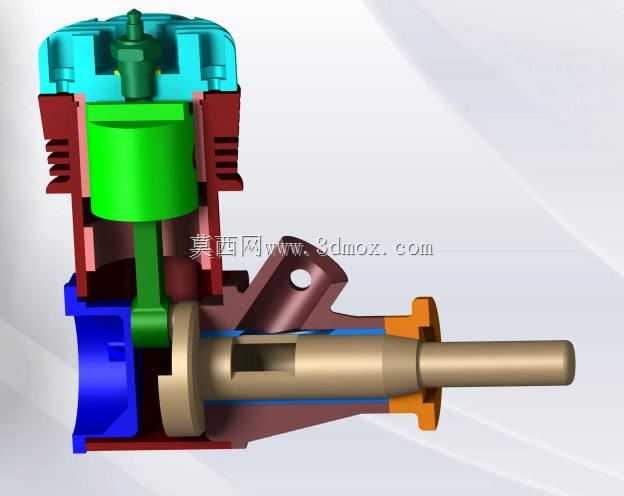

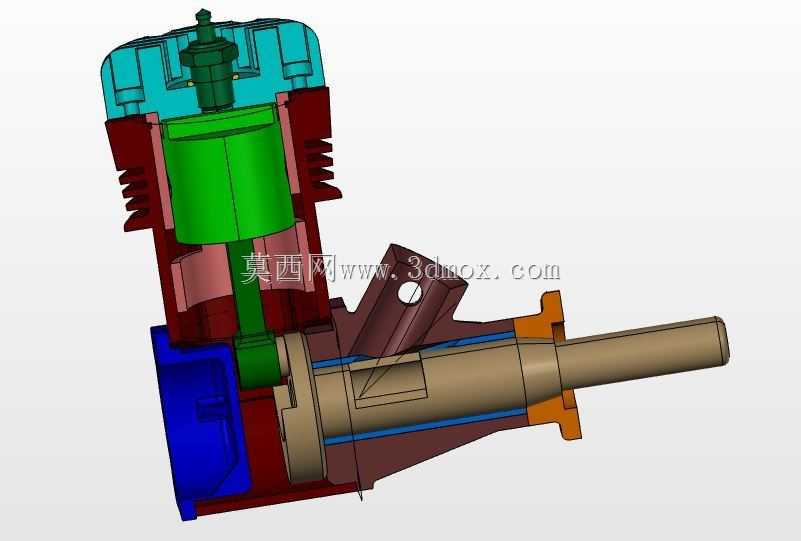

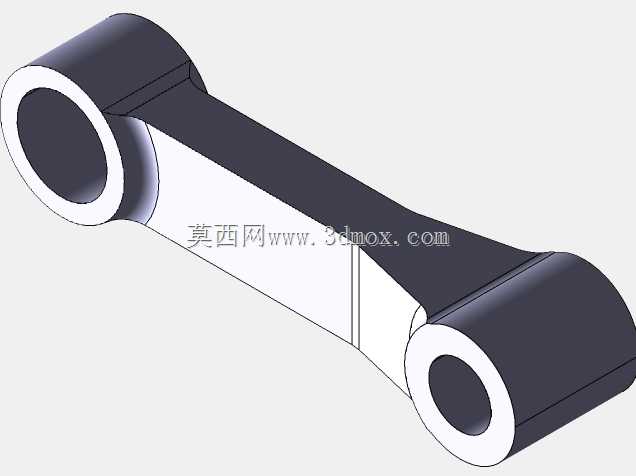

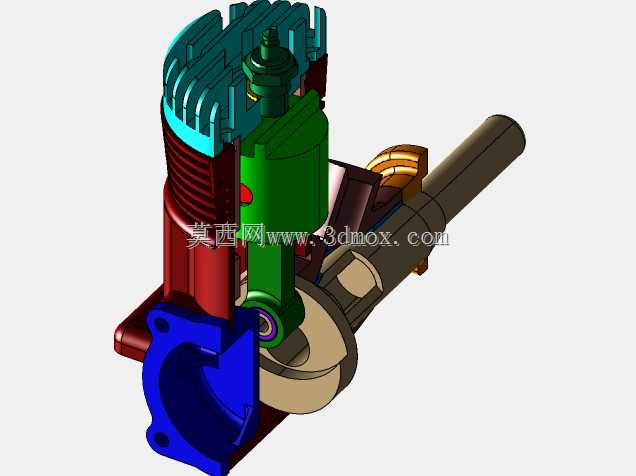

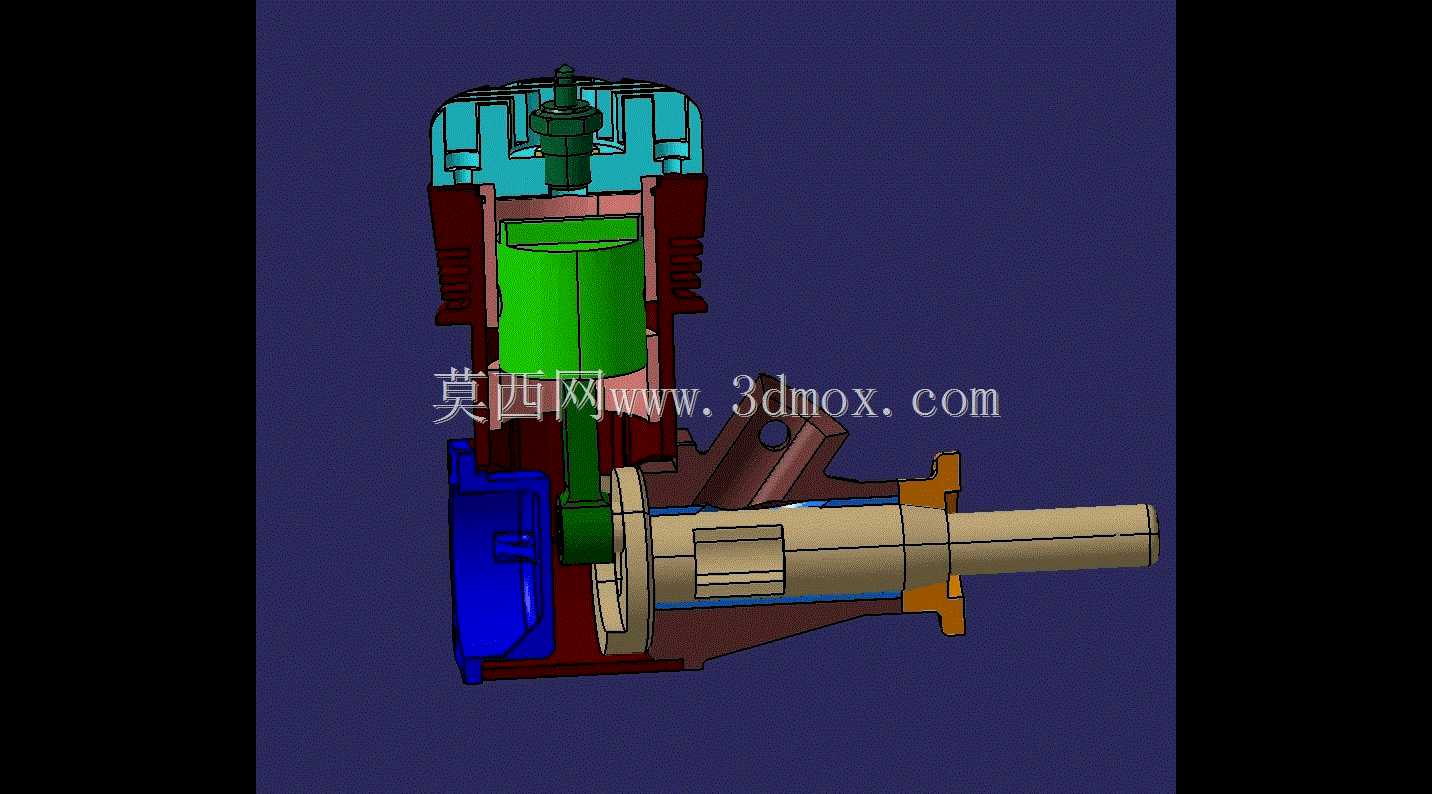

　　功能特性层面，该结构保留了内燃机核心的能量转换通路：活塞在气缸套内做往复直线运动，通过活塞销将作用力传递给连杆，连杆带动曲轴做旋转运动，最终通过伸出的曲轴输出端将动力传递给后续的传动系统。集成在装配体中的单组活塞螺栓，用于固定连杆大头与曲轴曲柄销的连接副，数模中还原了螺栓的安装孔位、拧紧贴合面的结构细节，能够直接用于螺栓连接强度的有限元前处理，不需要额外对连接部位做几何清理。气缸体外壁预留了散热鳍片结构，对应风冷机型的散热需求，鳍片的厚度、间距都符合小排量内燃机的常规设计参数，不需要做大幅调整就能直接用于小型通用动力设备的方案参考。

　　设计思路上，该结构采用了核心功能优先的简化逻辑，所有非核心运动、非核心连接的部件都做了省略，既保证了核心运动链的结构完整性，又最大程度降低了数模的几何复杂度。气缸体与曲轴箱采用一体化的结构设计，减少了核心壳体的连接密封面，能够降低核心部件的装配难度，同时提升壳体的整体刚性，适合小排量单缸动力单元的设计需求。曲轴输出端采用阶梯轴结构，预留了键槽安装位，能够匹配不同规格的动力输出连接法兰，适配不同的传动系统连接需求，不需要对输出轴结构做二次修改就能覆盖多数小型动力设备的匹配场景。活塞裙部做了型线优化的结构还原，能够直观展示活塞与气缸壁之间的配合间隙设计，为活塞裙部的润滑、磨损分析提供准确的几何参考。

　　外形尺寸与安装边界方面，该核心结构的轴向尺寸以曲轴输出端的端面为基准，向后延伸至曲轴箱的后端面，径向尺寸以气缸中心线为基准，覆盖散热鳍片的最大外圆轮廓，所有安装面都做了平整化处理：曲轴箱底部预留了水平安装基准面，带有对应的安装螺栓孔位，能够直接固定在动力总成的安装支架上；气缸顶部的平面预留了气缸盖安装的螺纹孔位，孔位的分布圆直径符合单缸小排量机型的通用设计规范，能够直接匹配常规的单缸气缸盖安装尺寸。需要注意的是，由于省略了外围的冷却、配气部件，在做完整整机安装校核时，需要预留出外围部件的安装空间，不能直接以该核心结构的外轮廓作为最终的整机安装边界，尤其是气缸体侧面的散热鳍片周边，需要预留足够的通风间隙，保证风冷散热的气流能够顺利通过鳍片间隙，避免出现散热不足的问题。另外曲轴输出端的伸出长度满足常规联轴器的安装需求，在匹配传动系统时，不需要额外做输出轴的接长处理，只要根据输出轴的直径、键槽尺寸匹配对应的联轴器即可，能够减少传动系统的改装零件数量，降低整体方案的复杂度。
