山地行走摇臂式扫雷作业机器人结构

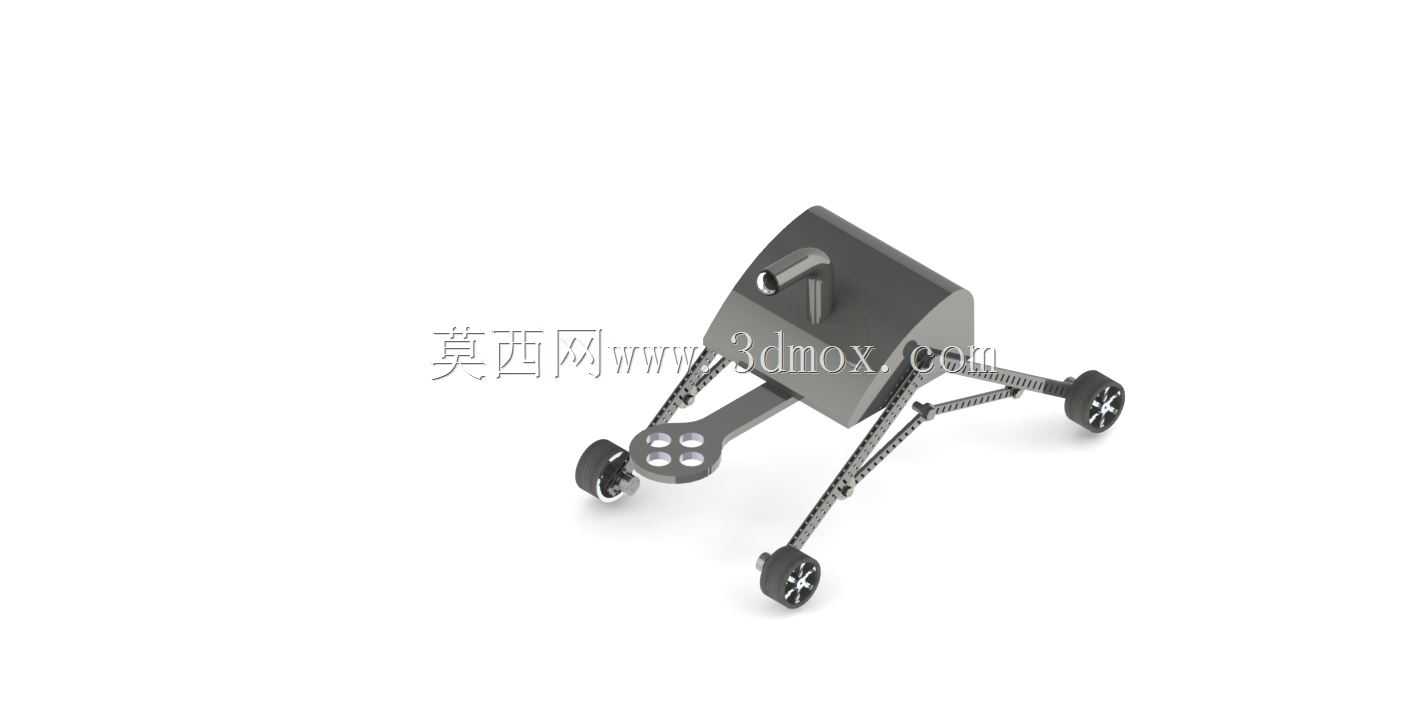

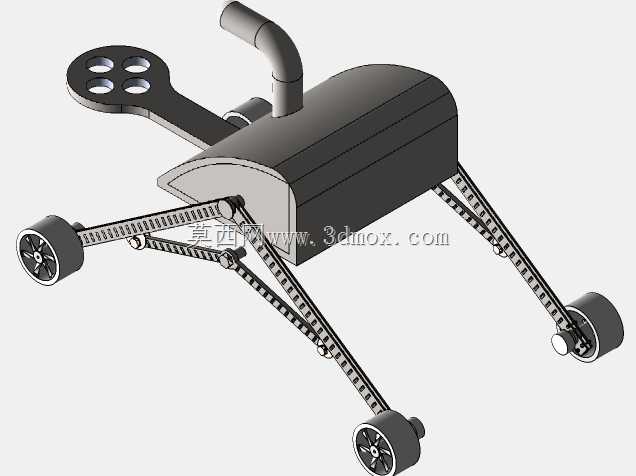

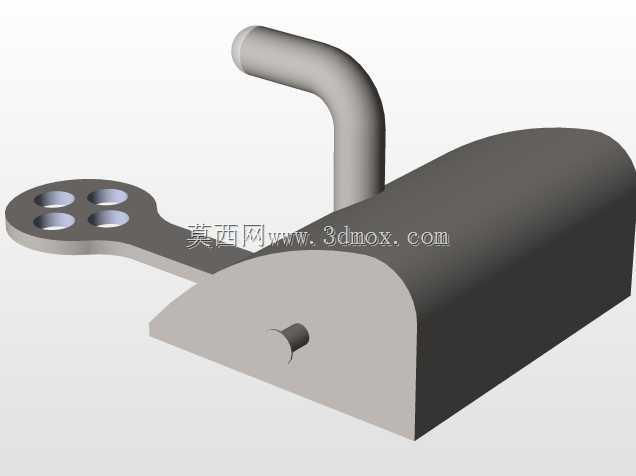

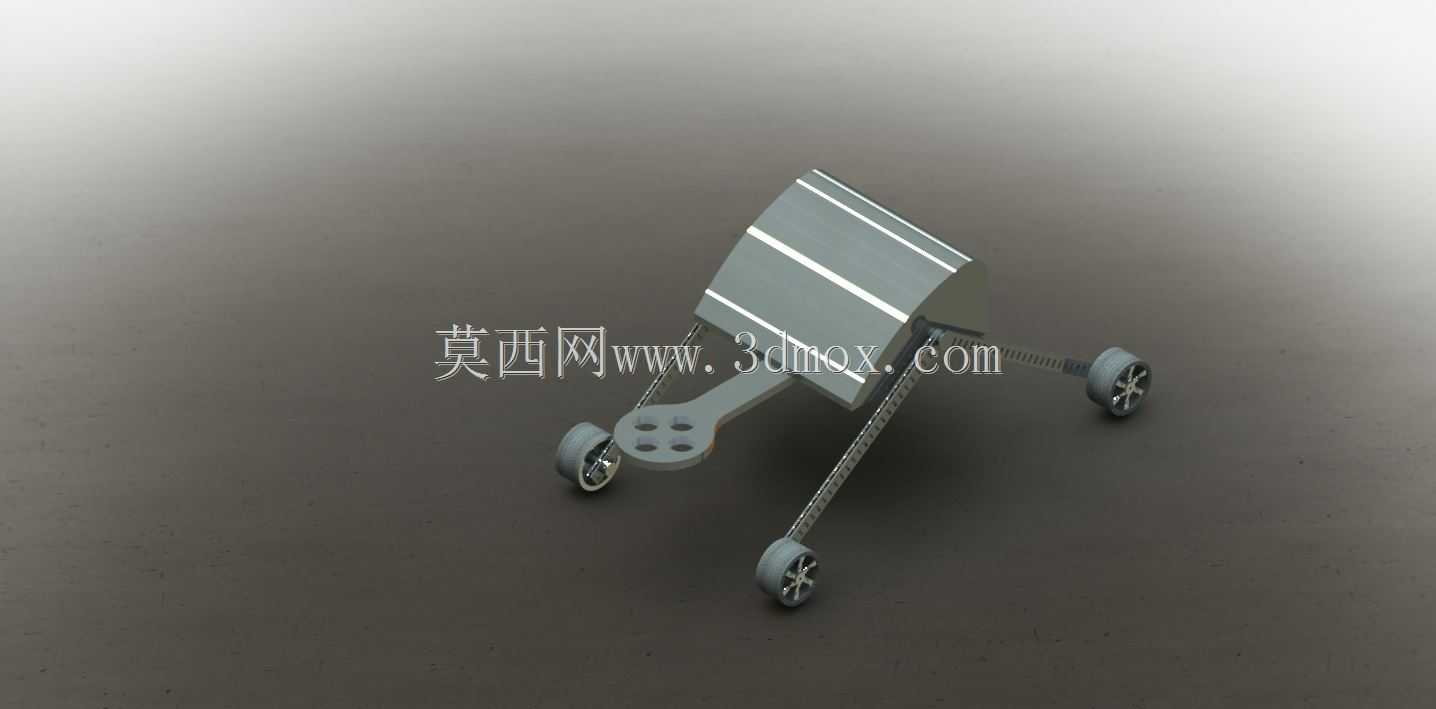

　　这款山地行走作业机器人的核心设计目标，是适配非结构化山地地形下的近距离探测作业需求，整体结构围绕复杂地形通过性做了针对性优化，没有采用常规轮式机器人的固定桥悬挂方案，而是参考摇臂转向架的铰接思路，将行走轮组通过多段铰接摇臂与主体舱体连接，每侧摇臂都具备独立的俯仰摆动自由度，能够在坡面、碎石堆、凹凸起伏的山地区域自动适应地形变化，保证至少三个行走轮始终与地面接触，避免常规轮式设备在陡坡上出现的打滑、侧翻、轮组悬空失力问题。主体舱体采用一体化箱式结构，所有电控模块、探测载荷、动力电源都集成在舱体内部，舱体外壳做了斜切收边处理，避免在灌木、碎石区域行进时出现结构卡滞，舱体顶部预留了探测模块的安装接口，

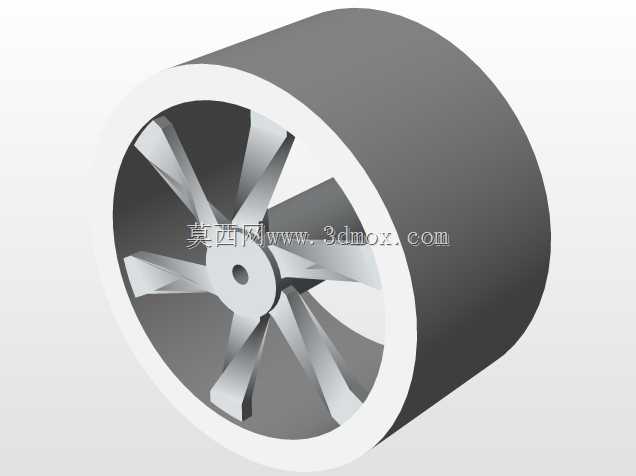

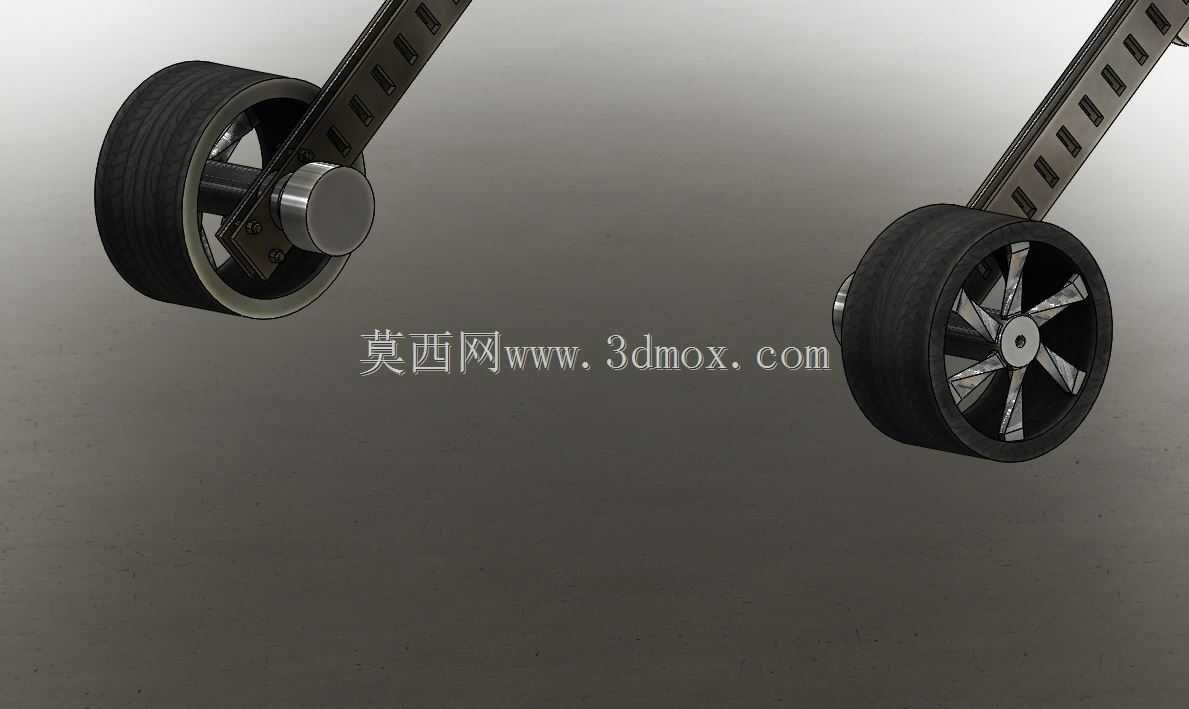

　　可以根据作业需求搭载不同类型的探测传感器，前端延伸出的探测臂采用可俯仰调节的铰接结构，作业时可以下放至贴近地面的高度，行进时可以抬升避免磕碰障碍物。行走轮组采用小直径宽幅防滑轮设计，轮面做了防滑纹理处理，配合摇臂的自适应摆动能力，能够在坡度35度以内的松散土石坡面稳定行进，轮组与摇臂的连接位置采用密封轴承结构，能够阻挡山地环境下的沙尘、泥水进入铰接转动副，降低野外作业的维护频次。从结构布局来看，整体重心被控制在舱体中下部，摇臂的铰接点位置经过重心匹配计算，当单侧摇臂随地形抬升或下降时，舱体始终能够保持接近水平的姿态，避免内部搭载的探测设备因为舱体倾斜角度过大出现探测精度偏差，也能防止内部电池、电控模块因为长期倾斜出现工作异常。

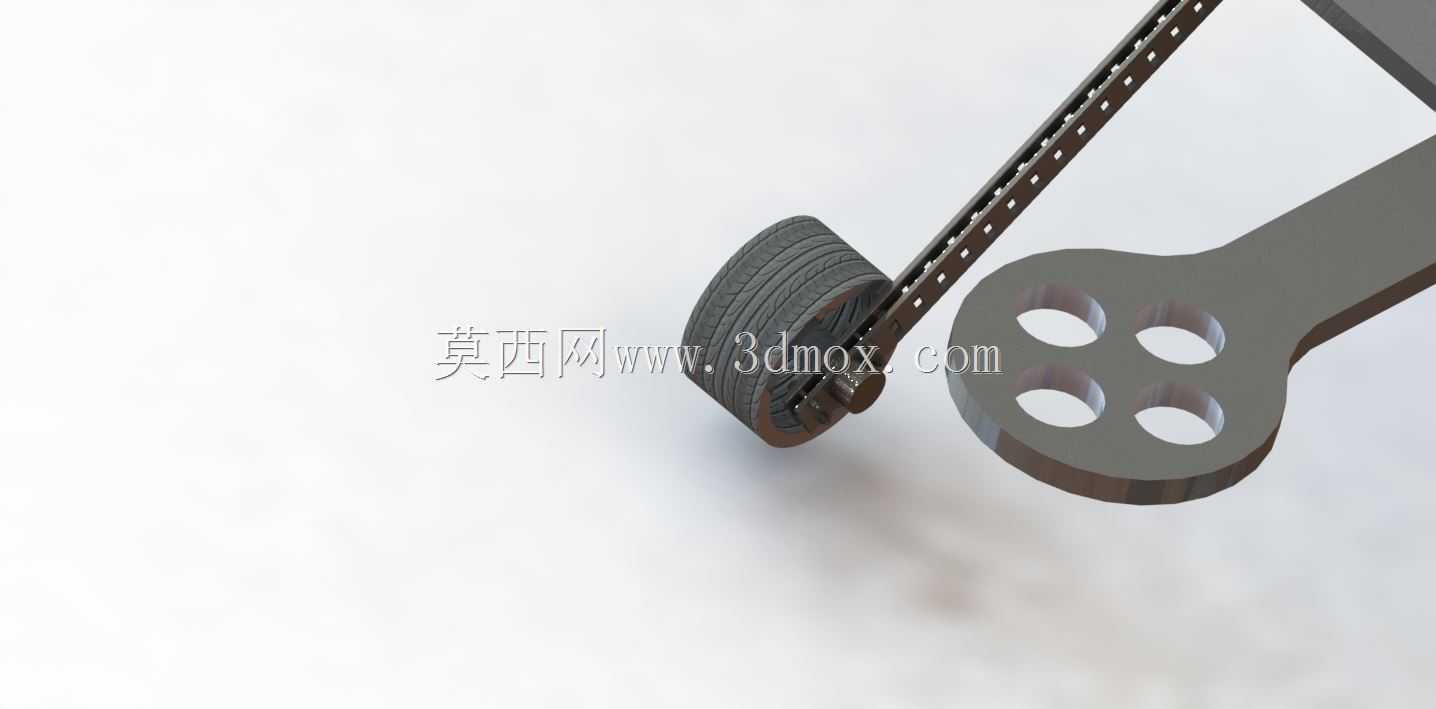

　　摇臂结构采用分段式型材拼接设计，每段摇臂的长度都经过通过性仿真验证，既能够跨过直径不超过轮组半径的凸起障碍，也能在凹陷地形中让轮组顺利下探接触地面，摇臂与舱体的连接位置设置了机械限位结构，避免摇臂摆动角度过大出现结构干涉或者重心失稳。前端探测臂的末端预留了通用安装法兰，可以适配不同规格的探测探头，探测臂的俯仰调节采用独立的铰接驱动，能够根据地面起伏实时调整探头与地面的间距，保证探测信号的稳定性，探测臂与主体舱体的连接位置做了加强筋处理，能够承受野外行进时的颠簸冲击，避免探测臂因为长期振动出现连接松动。整个行走机构没有采用复杂的履带结构，而是用多摇臂铰接轮组的方案实现了接近履带式设备的地形通过能力，同时相比履带结构重量更轻、

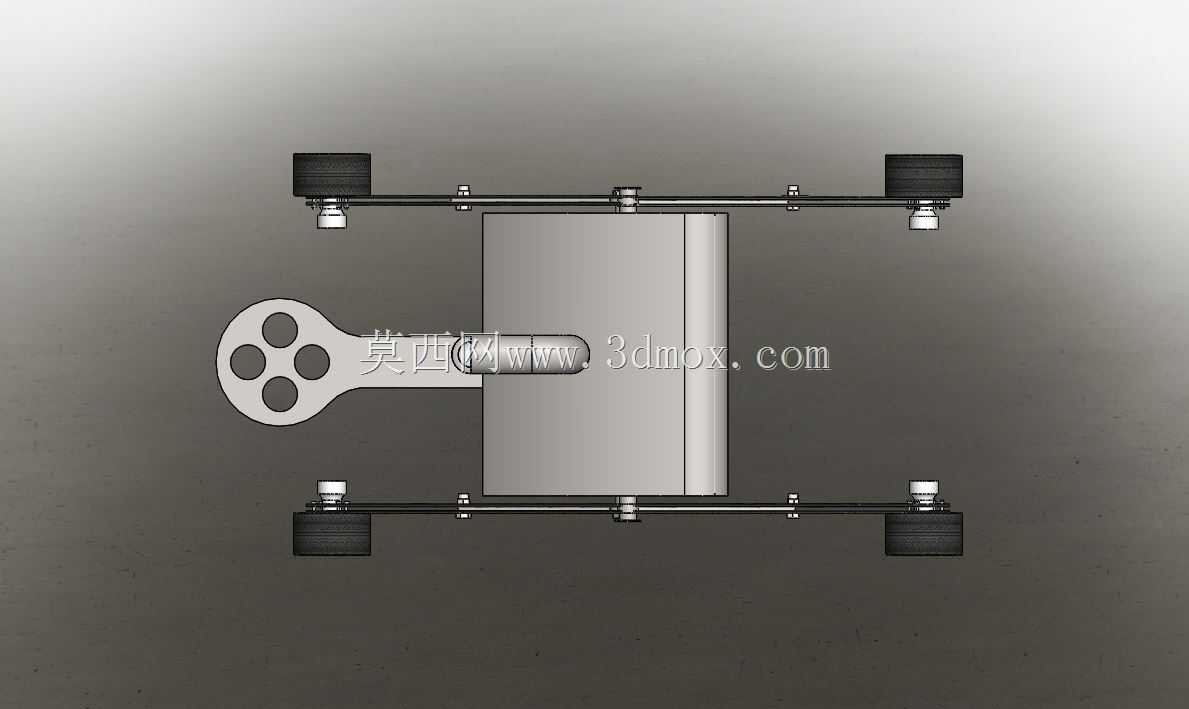

　　维护难度更低，轮组磨损后可以快速更换，不需要拆解整套行走机构，更适合野外长时间作业的后勤保障需求。舱体的外形尺寸经过紧凑化设计，整体宽度控制在窄幅范围内，能够在山地间的狭窄小径、灌木间隙中顺利通行，不会因为宽度过大被植被或者地形卡住，舱体底部距离地面的最小离地间隙经过优化，既能够避开地面凸起的石块、树根，也不会因为重心过高影响坡面行进的稳定性。在结构细节处理上，所有铰接转动位置都设计了防尘密封结构，线缆全部通过摇臂内部的走线槽布置，避免野外行进时线缆被灌木、碎石刮扯损坏，舱体的边角位置全部做了圆角过渡处理，减少行进时的勾挂风险。这款结构的设计思路完全围绕山地非结构化地形的作业需求展开，没有冗余的装饰性结构，所有结构设计都服务于地形通过性、作业稳定性、维护便捷性三个核心目标，能够为同类山地作业移动平台的结构设计提供可参考的铰接布局、重心匹配、轮组布置方案，建模过程中所有铰接点的转动范围、结构间隙都经过干涉验证，整体装配关系符合机械加工与装配的实际工艺要求，不存在无法实现的虚结构。
