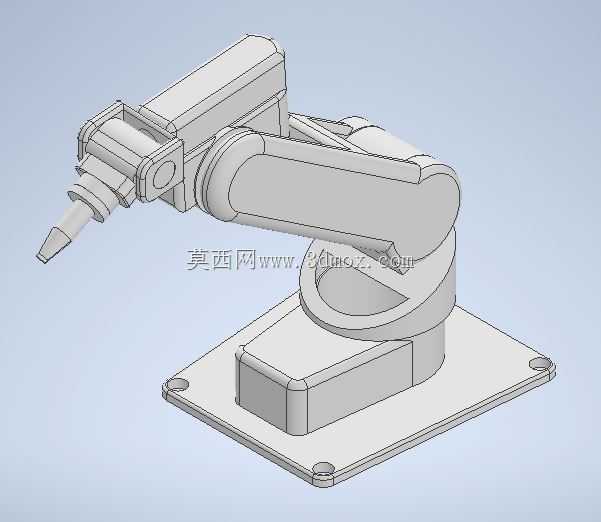

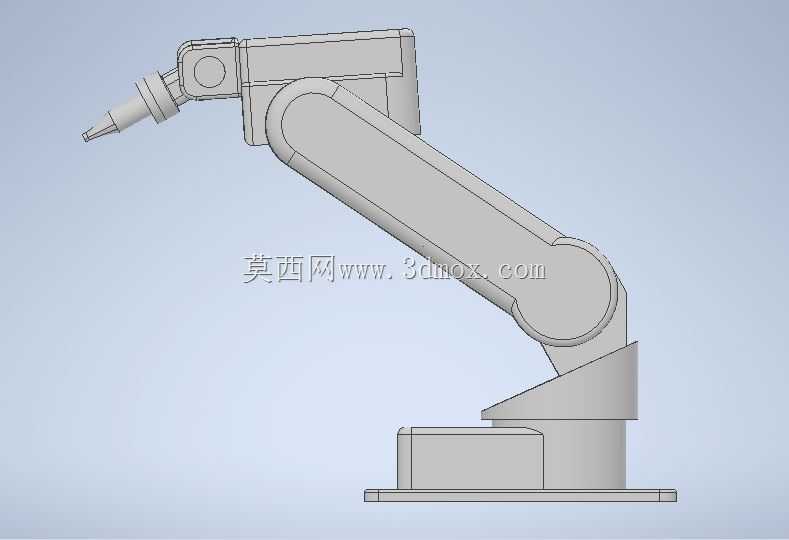

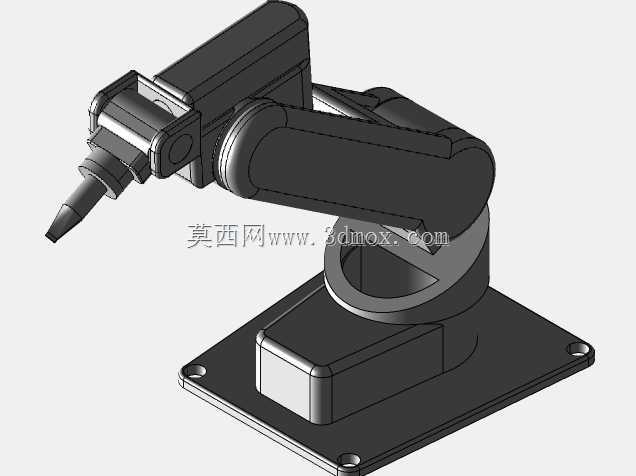

桌面级六轴关节式机械臂本体结构设计

　　这款关节式机械臂的结构设计，最初瞄准的是小负载工位的柔性作业需求，在3C电子零部件分拣、实验室样本转运、教学实训台搭建这类场景里，大负载工业机械臂的占地与成本冗余度太高，这类桌面级臂体刚好能填补小空间、轻负载作业的空白。从安装边界来看，臂体采用方形法兰基座设计，基座四个角预留沉头安装孔，可直接固定在铝型材工作台台面或者专用设备支架上，安装时不需要额外做复杂的调平结构，基座底面的平面度公差控制在0.1mm以内，能保证臂体回转过程中不会出现基座侧倾带来的轨迹偏差。臂体的运动副全部采用回转关节设计，从基座往上依次是腰转关节、大臂摆动关节、小臂摆动关节、腕部回转、腕部摆动、末端回转六个自由度，每个关节的限位结构都集成在关节壳体内部，

　　不需要额外加装外部限位挡块，避免了外部突出结构在狭小作业空间内发生剐蹭。设计过程中特意将大臂与小臂的壳体做了等强度优化，臂体内部预留了走线空腔，伺服电机的动力线、编码器线还有末端执行器的气路管线都可以从臂体内部穿过，不会出现管线外露缠绕关节的问题，同时也能减少车间粉尘、切削液对管线的侵蚀。末端执行器的连接法兰采用标准接口设计，可适配夹爪、吸盘、点胶头、焊笔等不同作业工具，更换时只需要拧动法兰上的紧定螺钉即可完成快换，不需要重新拆解腕部结构。从作业半径来看，臂体完全伸展后末端可达范围覆盖以基座中心为圆心的半球形空间，在额定负载下重复定位精度能满足小零件装配、点位搬运的需求，关节处的轴承选型兼顾了径向承载与回转顺畅度，

　　大臂与小臂的连接处采用交叉滚子轴承支撑，能同时承受径向、轴向与倾覆力矩，避免臂体伸展到极限位置时出现关节抖动。在结构细节上，所有关节的端盖都采用平齐式设计，没有突出的螺栓头或者接线端子，臂体外壳的棱边全部做了R3以上的圆角处理，一方面能减少作业过程中磕碰对操作人员造成的伤害，另一方面也能避免臂体运动时剐蹭周边的料架或者传感器支架。基座内部预留了驱动器安装空间，可将关节伺服驱动器集成在基座腔体内，减少外部电控柜的占地空间，整体布线时只需要从基座侧面的防水接头引入主电源与通讯线缆即可，能大幅减少现场安装的布线工作量。针对教学实训场景的使用需求，臂体的关节拆解难度做了优化，不需要专用拉马就能完成关节壳体与轴承的拆卸，

　　方便学员观察内部的传动结构与走线方式，同时每个关节的密封结构都能满足日常实训过程中灰尘、少量泼溅液体的防护要求，不需要频繁做内部清洁维护。在实际产线应用中，这类小负载机械臂可直接安装在流水线侧边的支架上，完成PCB板上下料、小螺丝锁付、产品外观检测点位移动等工序，相比人工操作能保持长时间的作业一致性，相比大型工业机器人又能节省70%以上的安装空间，设备投入成本也更适配中小批量生产的柔性线改造需求。设计时还考虑了臂体的配重平衡，大臂关节处集成了内置配重块，能抵消小臂与末端负载带来的偏载力矩，降低腰转关节与大臂关节的电机负载，提升长时间运行的稳定性，臂体所有外露的金属部件都做了阳极氧化处理，表面不会轻易产生锈迹，在普通车间环境下不需要做额外的表面防护就能长期使用。
