钢管桁架式方程式赛车车架结构设计

　　该空间钢管桁架结构为方程式赛车核心承载基体，所有底盘系统、动力总成、车身覆盖件、安全防护结构均依托该框架完成安装定位，是赛车整体性能的核心载体。在赛事应用场景中，这类车架需要同时兼顾多维度的性能要求，既要承受动力输出、路面冲击、过弯侧倾带来的复杂交变载荷，也要为车手提供足够的生存防护空间，同时还要严格控制整体重量，优化整车质心位置来提升操控响应速度。

　　从实际用途来看，该结构并非单一的承载基座，前舱段预留的安装接口可直接固定前悬架上下摆臂、转向机、制动管路与前防撞缓冲结构，中段驾驶舱区域按照人机工程边界预留了车手坐姿空间、座椅安装点、安全带固定锚点、方向盘与操纵机构的安装位置，后段延伸的桁架结构用于固定动力总成、后悬架、差速器与散热系统，所有安装点位的坐标精度直接决定了整车四轮定位参数、传动系统同轴度与操纵机构的操作行程。

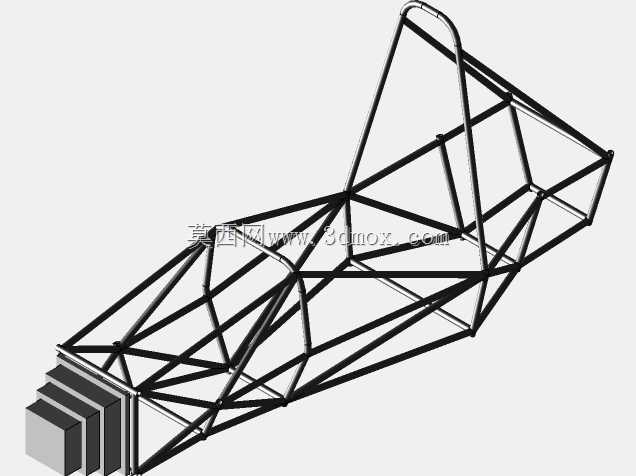

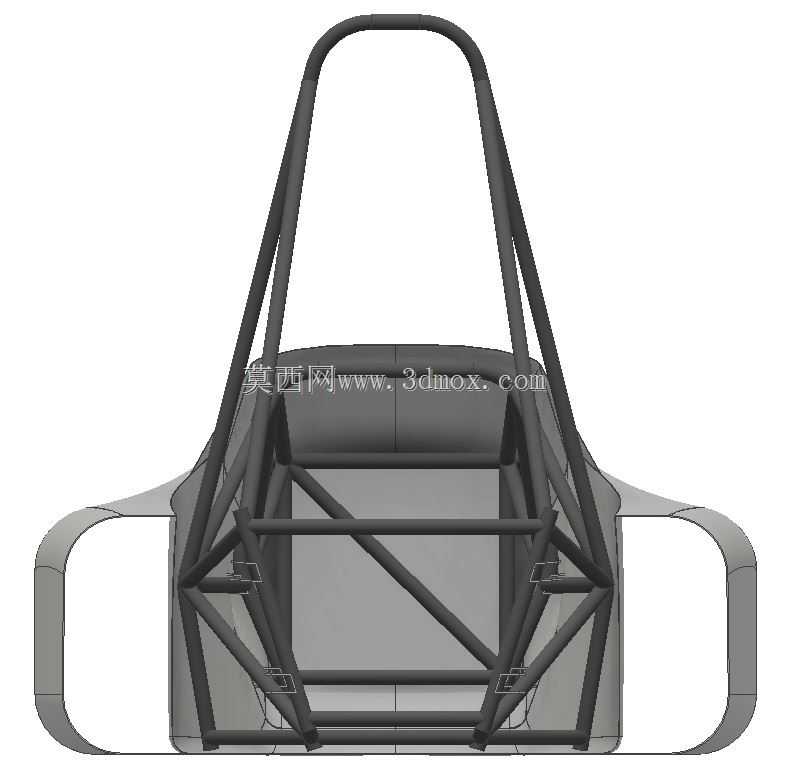

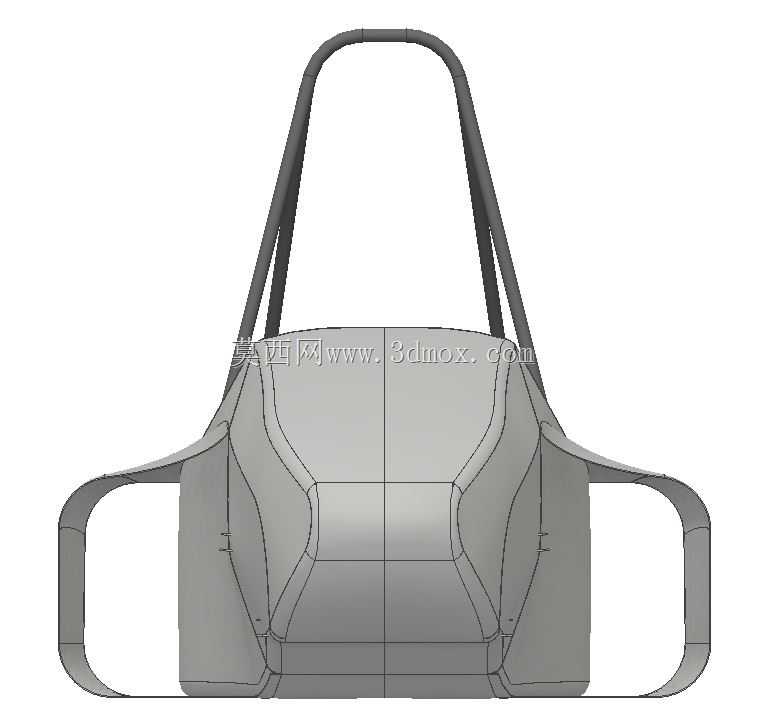

　　设计思路上采用了空间三角形桁架的力学最优构型，所有管件连接节点均通过相贯线拟合实现满焊连接，避免出现悬臂式无支撑的管段结构，让每一根钢管都能以轴向拉压的形式传递载荷，最大化材料利用率，减少管件受弯带来的额外应力集中。主环结构采用了更高规格的管材参数，形成环绕车手头部的封闭防护环，侧边防撞结构采用双层斜向支撑布局，在侧面碰撞时可以通过管件的渐进变形吸收冲击能量，避免外部结构侵入驾驶舱生存空间。前舱的桁架布局预留了足够的溃缩变形区间，正面碰撞时前段结构可以有序折叠吸能，将传递到驾驶舱的冲击载荷控制在人体可承受范围内。

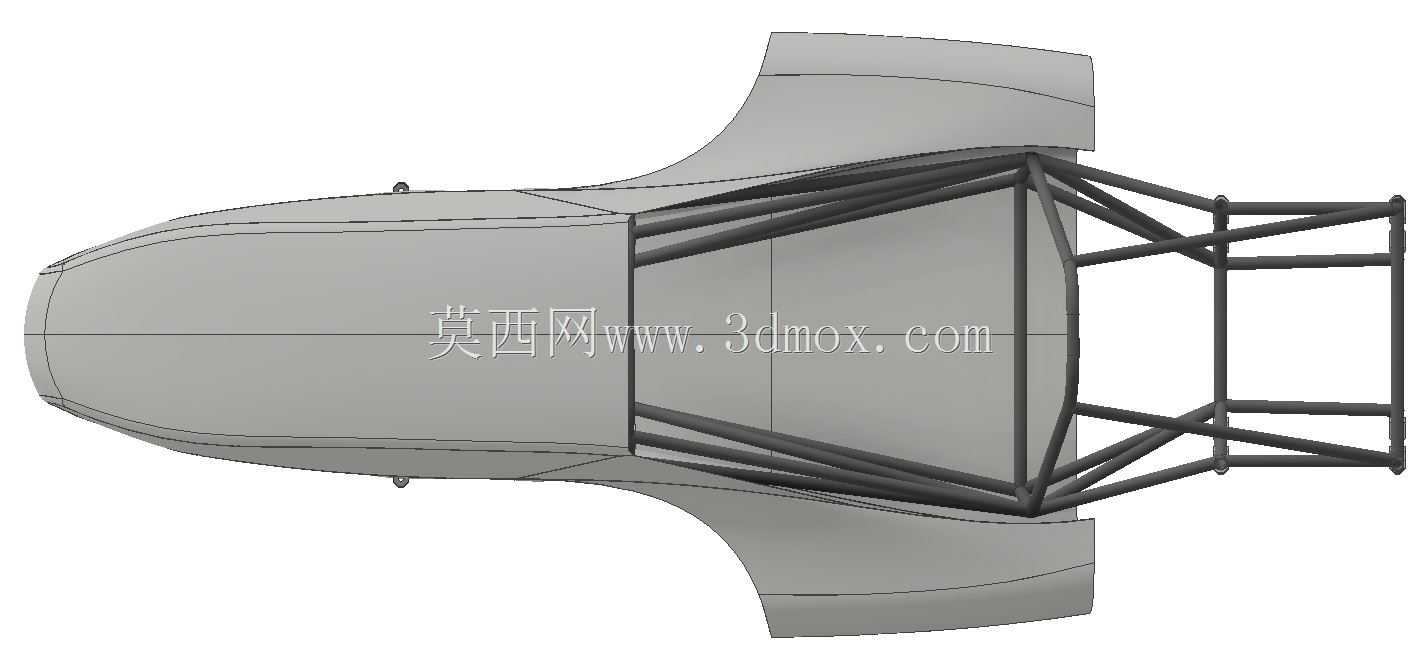

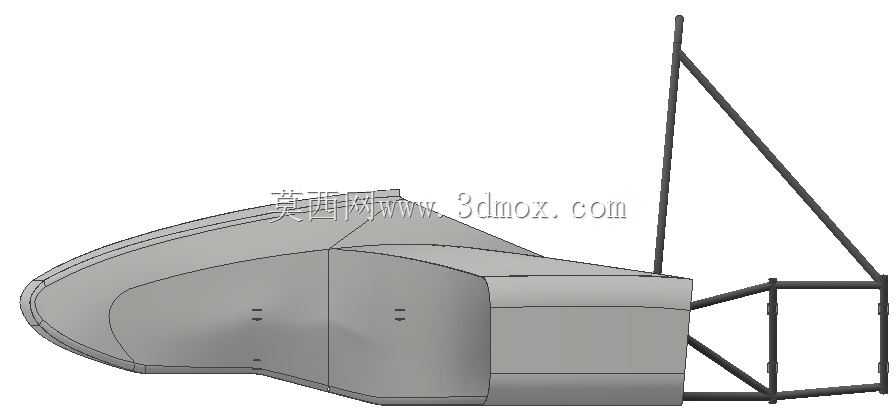

　　外形尺寸与安装边界方面，整体框架的宽度严格遵循赛事规则对轮距、车身最大宽度的限制，前悬段长度匹配前悬架跳动行程与前轮转向角度的运动包络，避免转向过程中轮胎与车架结构发生运动干涉；驾驶舱内部的宽度、高度、纵深尺寸满足头盔佩戴、赛车服穿戴状态下的车手操作空间，同时预留了安全带、防火系统、仪表台的安装余量；后段桁架的长度匹配动力总成的布置长度与后悬架的安装硬点，传动轴的安装通道在桁架内部居中布置，两侧预留了散热管路、线束的走线空间。车架底部的安装平面保持统一基准，所有底盘硬点的坐标均以该基准面为参考进行标注，方便后续加工焊接时的工装定位，也能保证后续总装时各系统的装配精度。

　　从结构特性来看，这类桁架式车架相比一体式单体壳结构，具备加工门槛低、维修便利性高、结构修改灵活的特点，非常适合学生方程式赛事、入门级赛事赛车的开发使用，管件的选型可以根据不同位置的载荷大小进行差异化匹配，高载荷区域采用壁厚更大、强度更高的管材，低载荷区域采用薄壁管材实现减重，整体刚度重量比可以达到赛事使用的最优区间。在建模过程中，所有管件的相贯线均做了精准拟合，焊接节点处预留了焊接坡口的工艺余量，安装点位的凸台、螺纹孔特征均按照实际加工标准做了还原，可直接导出工程图用于管材切割、工装焊接的生产指导，也可以导入仿真软件完成刚度、强度、模态的有限元分析，验证不同工况下的结构应力分布与变形量，为后续的结构优化提供准确的模型基础。
