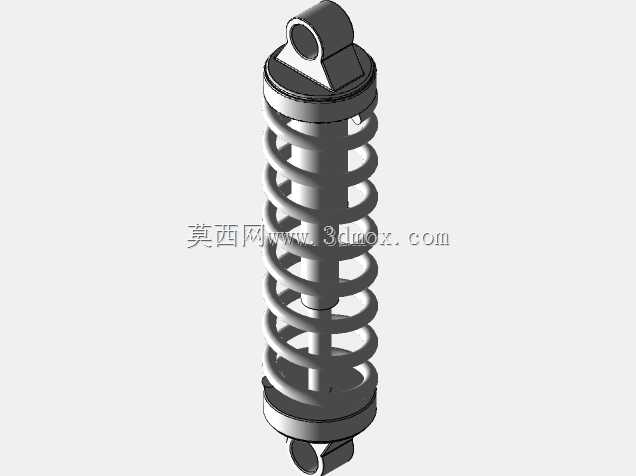

螺旋弹簧式减震缓冲构件三维结构

　　该减震构件的核心应用场景覆盖乘用车辆、摩托行走系统、小型工业设备的振动隔离工位，在行走类装备中承担路面冲击载荷的缓冲卸力作用，在工业设备端可降低动力单元运行振动向安装基座的传递效率，避免共振引发的结构疲劳失效。从功能特性来看，构件采用同轴圆柱螺旋压缩弹簧作为核心弹性元件，弹簧上下端设置环形承载端盖，上端盖集成吊耳式安装接口，下端盖对应设置同轴安装连接结构，中心布置导向芯轴，避免弹簧受偏载时发生侧向屈曲，保证压缩行程始终沿轴向进行，芯轴与端盖的配合间隙控制在合理范围，既不阻碍弹簧的正常压缩回弹，也能限制弹簧的径向窜动余量。设计过程中优先考虑了载荷传递路径的合理性，路面或设备端传来的冲击载荷首先作用于下端安装接口，

　　经下端盖均匀传递至弹簧整圈端面，弹簧通过螺旋圈的弹性变形吸收冲击能量，变形过程中螺旋圈之间预留有足够的压缩间隙，避免并圈引发的刚性冲击，上端盖的吊耳结构采用圆弧过渡设计，消除安装位置的应力集中点，吊耳内孔尺寸匹配通用销轴规格，可直接适配多数行走系统的悬架安装点位。外形尺寸方面，整体为同轴回转体结构，最大外径由弹簧中径加弹簧丝直径确定，安装边界需预留弹簧压缩至极限行程时的轴向空间，径向空间需覆盖弹簧外径加导向芯轴的装配余量，上下安装接口的同轴度公差需控制在合理区间，避免安装后出现偏载导致弹簧早期断裂。实际选型应用时，可根据目标载荷大小调整弹簧丝直径、螺旋圈数、弹簧中径参数，匹配不同的刚度需求，

　　该结构的阻尼特性主要依靠弹簧本身的弹性变形实现，若需提升阻尼效果可在芯轴与端盖之间增加阻尼摩擦副，适配更高要求的减震场景。建模过程中对弹簧的螺旋升角、端盖的贴合面、吊耳的安装孔位都做了精准的几何约束，弹簧两端的支撑圈做了并紧磨平处理，保证与端盖的接触面积最大化，降低接触应力，避免长期使用后端盖出现压痕凹陷。安装时需保证上下安装接口的连接销轴与安装面垂直，避免侧向力作用于弹簧，日常维护中需检查弹簧表面是否存在裂纹、锈蚀，端盖与弹簧的贴合面是否存在异物卡滞，保证减震行程顺畅无卡阻。该类结构相比其他减震形式，结构简单可靠，制造成本低，维护便捷，在中小载荷的减震场景中应用十分广泛，建模时的参数化设置可支持快速修改弹簧参数，适配不同载荷等级的使用需求，无需重新搭建整体装配结构，大幅提升同系列产品的设计迭代效率。
