小型休闲观光快艇三维结构设计

　　这款小型快艇的三维结构设计，首先围绕近岸休闲观光、短途水上通勤的核心应用场景展开，在做整体构型的时候，优先考虑了近岸浅水区通行、小马力动力适配的实际需求，没有盲目追求大尺寸船体带来的装载冗余，而是把船体总长控制在适配小型拖车装载的边界范围内，船体最大宽度满足普通家用车库的停放宽度要求，吃水深度控制在0.4米以内，能够在多数近岸浅滩、内河支流水域顺利通行，不会因为水下暗礁、浅滩造成船体剐蹭。从功能布局来看，船体前部设置了封闭的艏尖舱结构，这个舱室一方面作为锚链、应急救生设备的存储空间，另一方面通过密闭舱室的结构设计，提升船体碰撞时的缓冲能力，同时为船体提供额外的储备浮力，即便艉部舱室出现少量进水，也能依靠艏尖舱的浮力维持船体基本姿态。

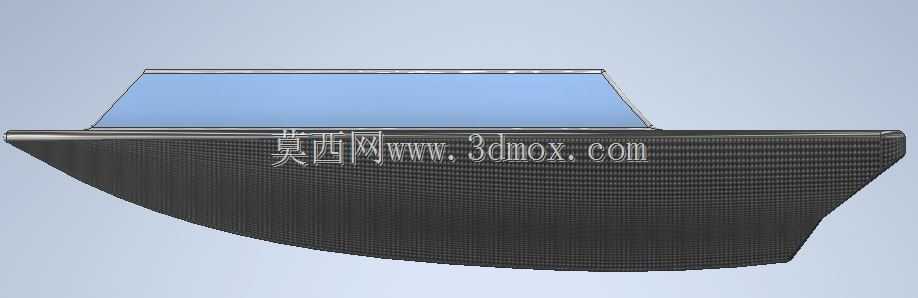

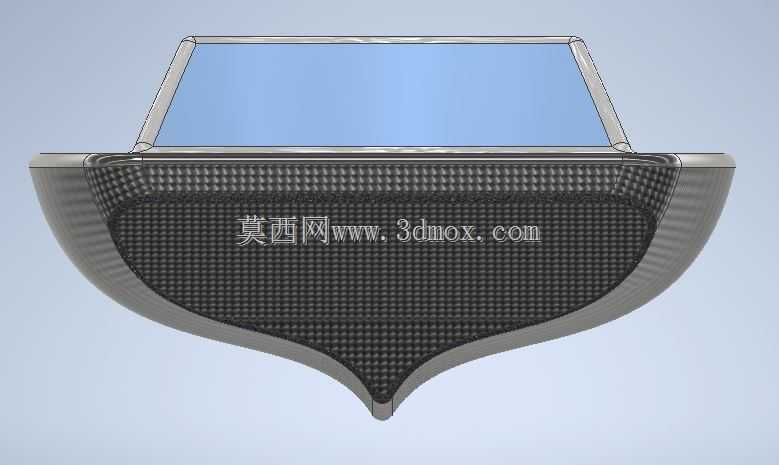

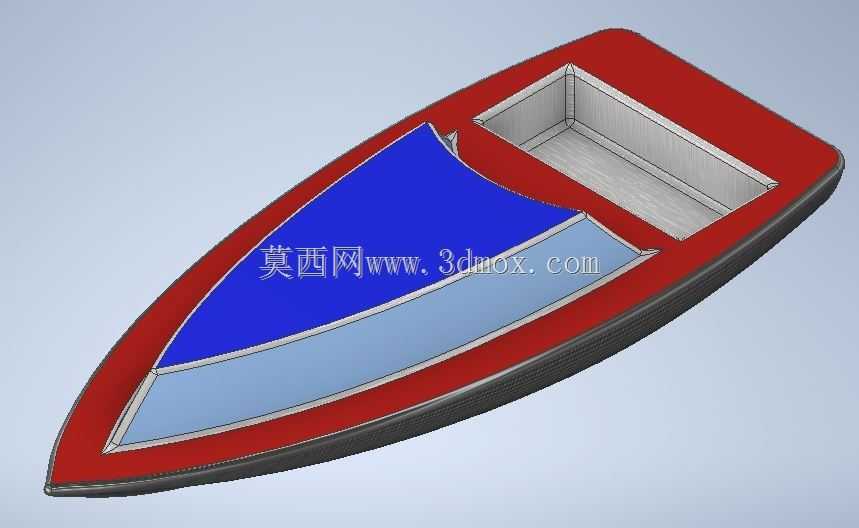

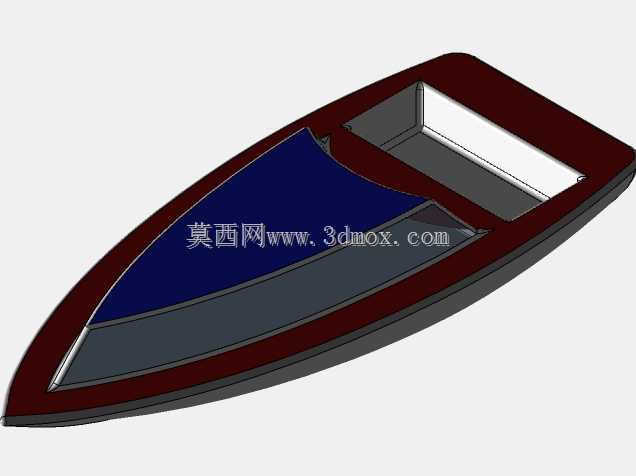

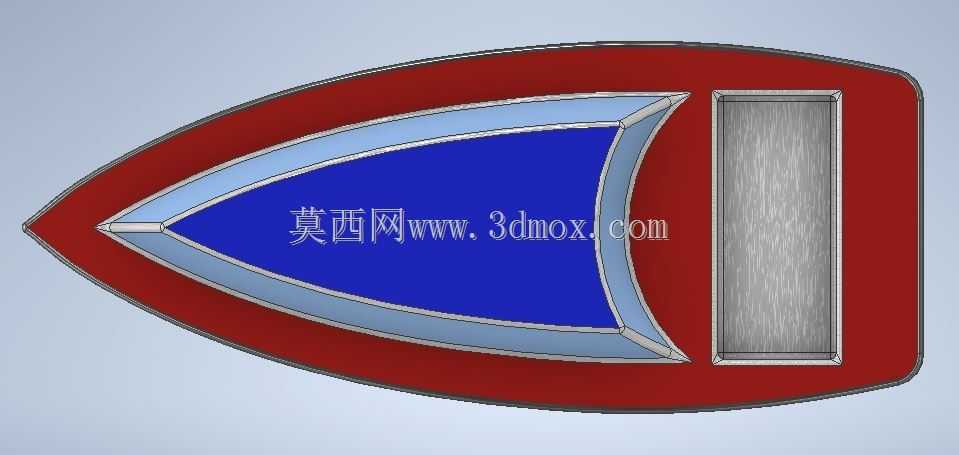

　　中部的驾驶乘坐区域采用了下沉式座舱设计，座舱边缘距离船体甲板的高度差控制在25厘米，既能够降低乘坐人员的重心，提升高速航行时的乘坐稳定性，也能减少航行时侧风对船体姿态的干扰，座舱内部预留了驾驶台、双人乘坐座椅的安装位置，安装边界严格按照小型船用驾驶台的通用尺寸预留，后期可以直接适配常规的船用操纵舵机、仪表总成，不需要额外做结构切割修改。船体的线型设计采用了深V型船艏搭配平底船艉的组合构型，深V型船艏的折线角度经过反复调整，能够在航行时有效劈开迎面浪涌，减少波浪对船艏的拍击震动，提升恶劣海况下的航行舒适性；平底船艉的结构则是为了适配外挂式船外机的安装，艉板的厚度、安装孔位的位置都按照主流小马力外挂船外机的安装标准设计，安装面做了加厚处理，能够承受发动机运行时的持续震动，不会出现结构疲劳开裂的问题。船体外壳的分层设计也做了明确的结构区分，外层为船体承力外壳，中间预留了填充发泡浮力材料的空腔，内层为座舱内装饰板的安装基面，两层结构之间通过纵横交错的加强筋连接，加强筋的间距控制在30厘米以内，既能够保证船体整体的结构强度，在受到外力撞击时不会出现大面积凹陷变形，也能控制船体整体的重量，降低动力系统的负载。在做细节结构设计的时候，船舷边缘预留了防撞条的安装槽，安装槽的深度、宽度完全匹配通用橡胶防撞条的尺寸，后期安装时只需要将防撞条嵌入槽内即可，不需要额外打孔固定，避免打孔位置出现渗水问题；座舱内部的地板做了细微的倾斜角度设计，

　　最低点设置在艉部的排水孔位置，进入座舱的积水能够顺着倾斜的地板自动流向排水孔排出，不会在座舱内积存。船体上的所有开孔位置，包括锚链孔、排水孔、发动机安装孔，都在结构设计时做了加厚的凸台结构，凸台周围布置了放射状的加强筋，避免开孔位置出现应力集中，长期使用后出现裂纹。从安装边界的角度考虑，整个船体的结构拆分完全适配小型玻璃钢模具的脱模要求，没有出现倒扣、过小内角的结构，所有内角的圆角半径都控制在5毫米以上，既能够降低模具制作的难度，也能减少脱模时的结构损伤；船体各个部件的连接位置都预留了法兰连接边，连接边上的螺栓孔位按照等间距布置，装配时不需要额外做配钻，能够提升装配效率。这款船体的设计没有追求过高的航速指标，而是把结构可靠性、

　　使用维护便捷性放在首位，所有易损耗部件的安装位置都预留了足够的操作空间，比如发动机安装位置周围预留了单人操作的维护空间，日常检查发动机、更换螺旋桨的时候不需要拆卸额外的船体结构；艏尖舱的舱盖采用了快开式结构，应急情况下可以快速打开取用救生设备，舱盖的密封结构采用了通用的橡胶密封条，后期更换时很容易找到适配的配件。在航行性能的匹配上，船体的重心位置经过反复调整，位于船体总长的三分之一靠前位置，配合船艉的发动机重量，能够让船体在静止状态下保持艏部略微抬起的姿态，航行时更容易达到滑水状态，减少航行阻力，降低燃油消耗。船体两侧的船舷内部预留了管线布置的空腔，所有操纵线路、油路都可以从这个空腔内穿过，不会暴露在座舱内部，既提升了座舱的整洁度，也能保护管线不受日晒老化、外力剐蹭的损伤。
