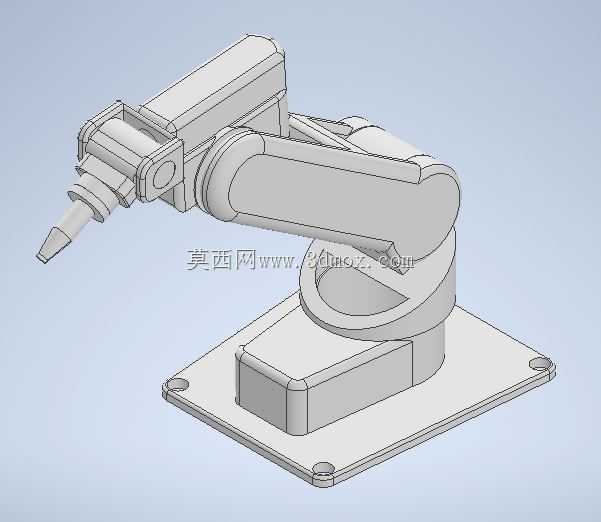

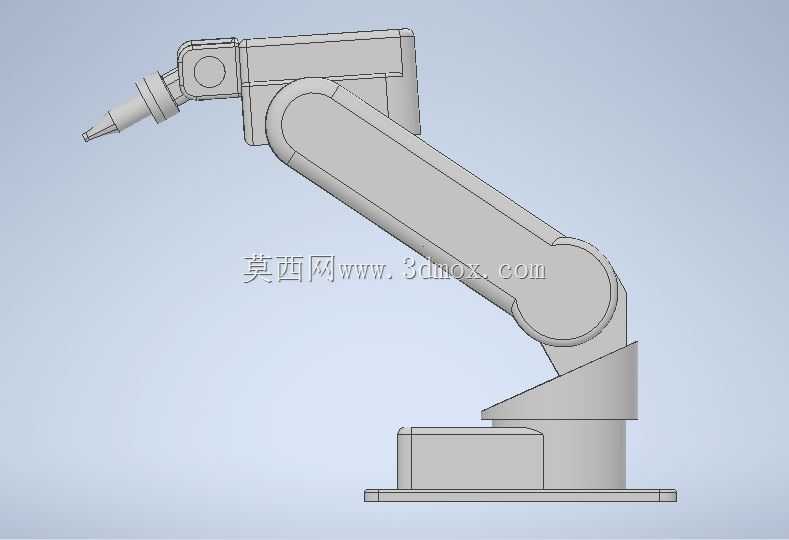

这款关节型机械臂的结构设计,首先要匹配3C电子装配、小型工件上下料、教学实训台搭建这类常见的轻载作业场景,末端负载设定在3kg区间,足够覆盖螺丝锁付、小件搬运、点位涂胶这类常规工位的需求,不会出现负载冗余带来的结构臃肿问题。从安装边界来看,底座采用方形法兰安装结构,四个安装孔位对称分布在底座四角,安装孔中心距控制在180mm×180mm,底座整体厚度35mm,安装时只需要在配套工作台或者线体支架上预留对应孔位,通过M8内六角螺栓即可完成固定,不需要额外制作复杂的转接安装板,现场部署的适配性很强。整机展开后最大水平作业半径可达580mm,垂直方向作业覆盖范围从底座安装面往上20mm到620mm区间,能够适配常见的0.7m高度流水线作业面,不会出现作业盲区。
设计思路上优先考虑关节运动的平顺性,大臂、小臂的转动关节都采用了内嵌式轴承安装位,将交叉滚子轴承的安装座直接和臂体一体铸造成型,减少了额外的轴承座连接零件,既提升了关节的连接刚性,也避免了拼接结构带来的装配累积误差。腰部回转关节采用了中空走线结构,所有的动力线、信号线都可以从关节中心的通孔穿过,不会出现机械臂运动过程中管线拖拽、磨损的问题,也让整机外部没有裸露的拖链,外观更整洁的同时降低了管线故障概率。末端法兰采用标准的ISO 9409-1-40-4-M6接口,能够快速适配夹爪、吸盘、螺丝批头等不同的末端执行器,不需要额外加工转接法兰,换型时间可以控制在10分钟以内,适配多品种小批量的柔性生产需求。
臂体的结构形态做了等强度优化,大臂和小臂的截面采用渐变式的箱型结构,靠近关节的位置截面厚度更大,往臂体中间位置逐步减薄,在保证整体结构刚性、末端重复定位精度控制在±0.02mm的前提下,尽可能降低臂体自身重量,减少关节电机的负载,提升运动响应速度。关节处的限位结构做了内嵌式设计,每个转动关节都设置了硬限位块和软限位触发位,硬限位块采用聚氨酯缓冲材质,避免机械臂超程运动时出现刚性碰撞损坏关节结构,软限位可以配合控制系统设置不同的作业安全区间,适配不同工位的安全防护需求。
实际使用过程中,这款机械臂可以直接搭配常见的四轴或者六轴运动控制器使用,关节处预留了伺服电机和谐波减速器的安装位,安装止口尺寸匹配主流的200W伺服电机和14型谐波减速器,不需要对结构做二次修改就可以完成驱动组件的装配。底座内部预留了足够的控制器、驱动器安装空间,可以将控制元件直接集成在底座内部,不需要额外配置独立的电气柜,进一步缩小整套设备的占地面积,适合在空间紧凑的教学实验室、小型生产线工位部署。针对日常维护的需求,每个关节的外侧都预留了注油孔和检修盖板,不需要完全拆解臂体就可以完成关节润滑、编码器校准这类日常维护操作,降低后期的运维成本。臂体的所有棱边都做了R3以上的圆角处理,避免安装调试过程中尖锐边角划伤操作人员,也减少了运动过程中和周边设备发生剐蹭的概率。
