车用锥形摩擦离合传动组件结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485517
  • 车用锥形摩擦离合传动组件结构设计
  • 车用锥形摩擦离合传动组件结构设计
  • 车用锥形摩擦离合传动组件结构设计
  • 车用锥形摩擦离合传动组件结构设计
  • 车用锥形摩擦离合传动组件结构设计
  • 车用锥形摩擦离合传动组件结构设计
  • 车用锥形摩擦离合传动组件结构设计
  • 车用锥形摩擦离合传动组件结构设计
  • 车用锥形摩擦离合传动组件结构设计

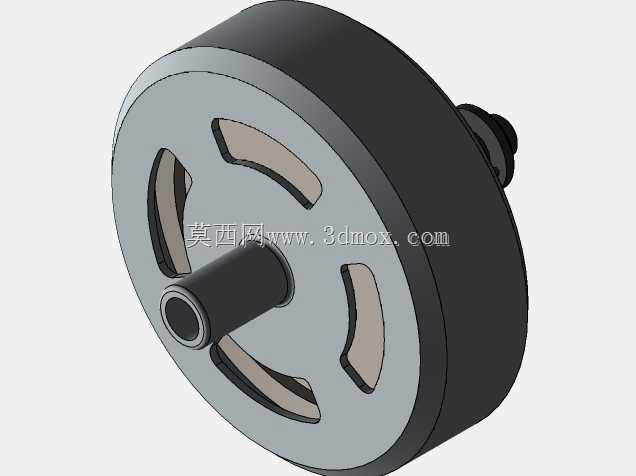

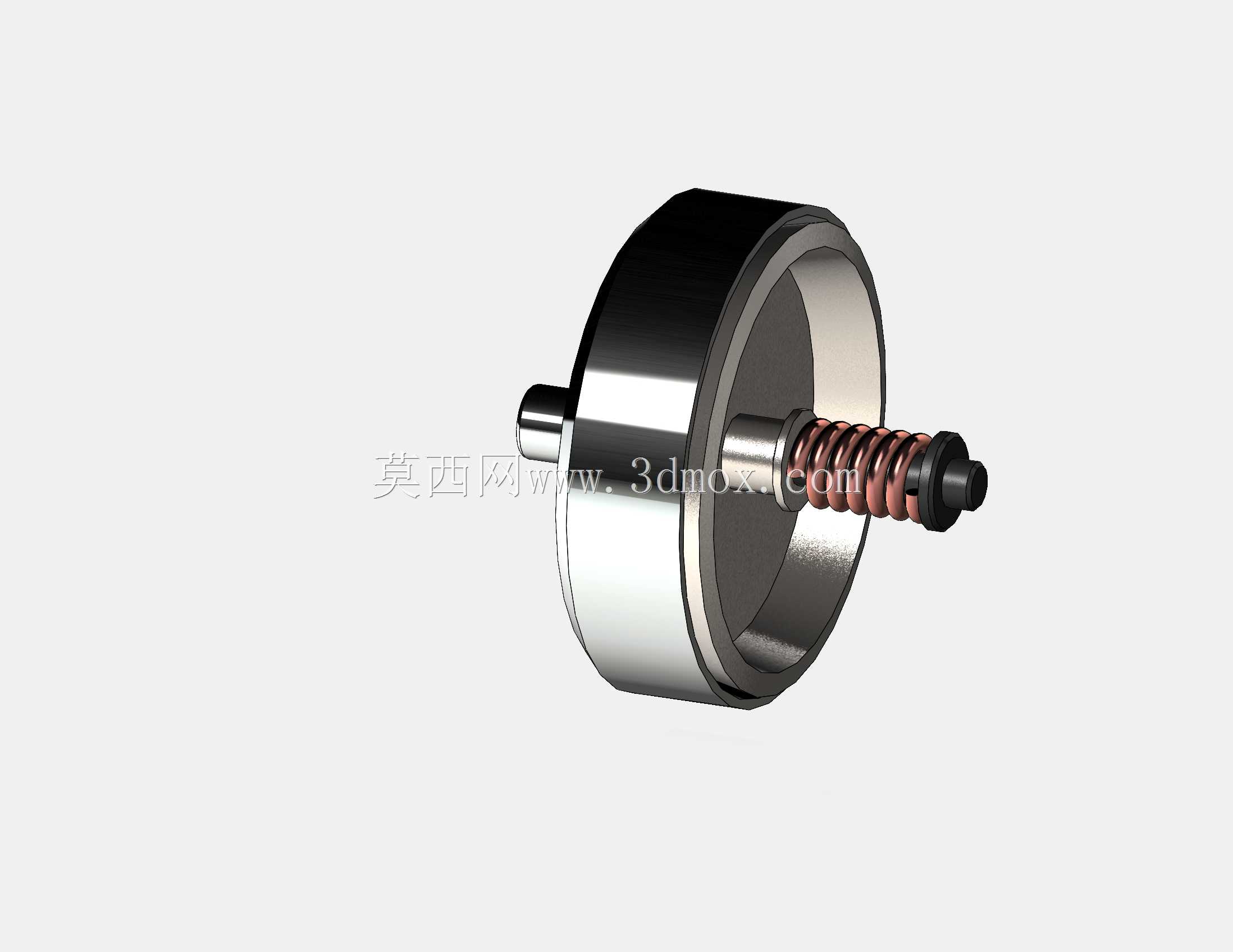

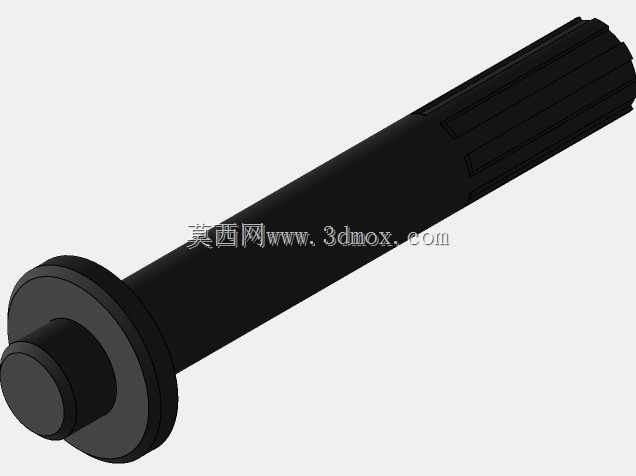

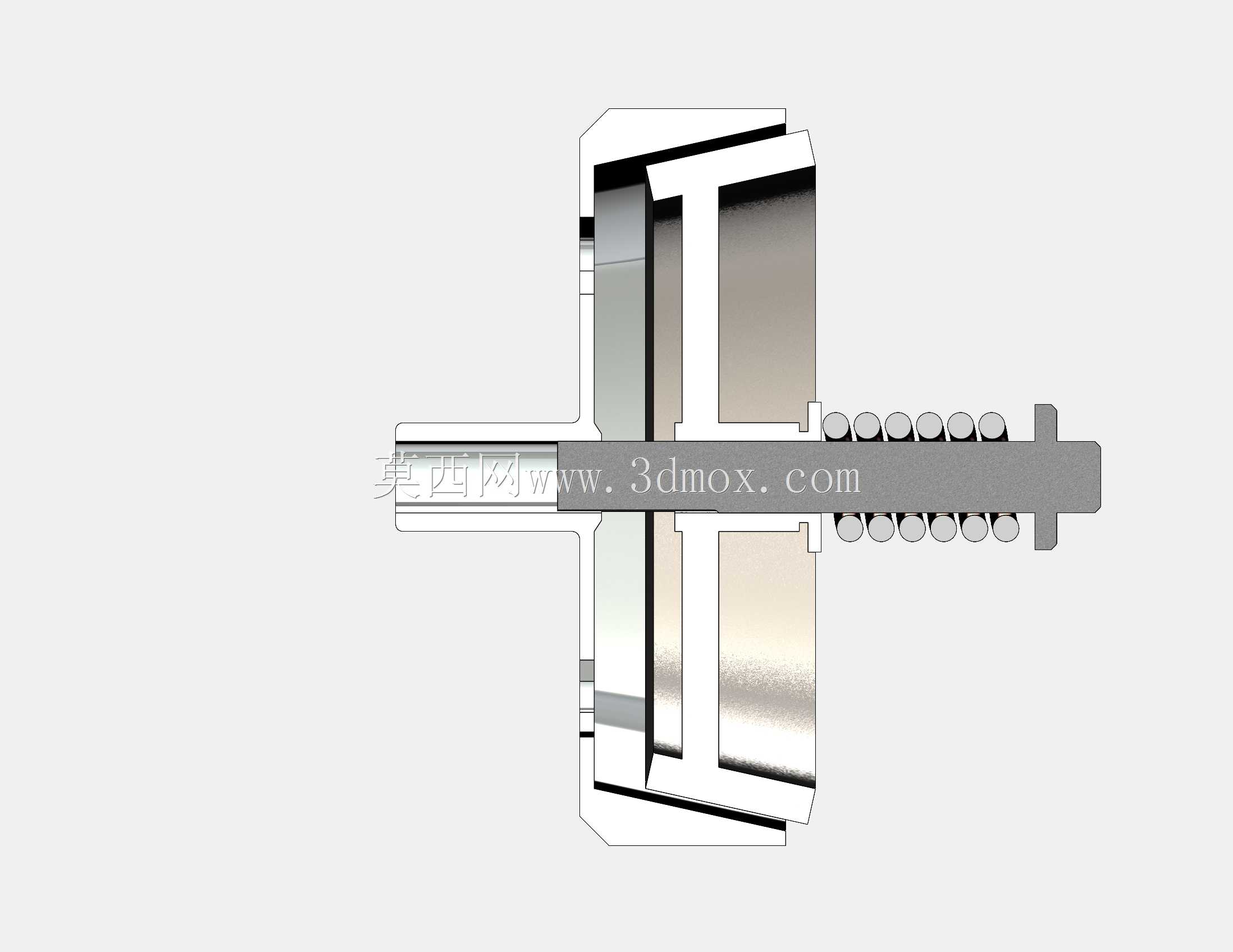

  在手动挡乘用车辆、小型工程机械的传动链路里,锥形离合器依靠锥面摩擦的增力特性,能在较小轴向压紧力下输出足够的摩擦传动力矩,相比传统片式离合结构,同等扭矩容量下轴向尺寸更紧凑,常被布置在动力输出端与变速机构之间的狭小安装空间内,也有部分小型农用动力设备、园林机械的主离合采用这类结构,依靠锥面的自动对中特性降低装配时的同轴度调校难度。这套锥形离合组件的核心传力路径为主动锥鼓与从动锥套的配合面,主动端与动力输入轴通过轴端扁位周向固定,从动端通过花键结构与输出轴连接,轴向布置的圆柱螺旋压缩弹簧始终提供初始压紧力,保证怠速工况下动力处于常接合状态,当需要切断动力时,分离拨叉推动从动锥套轴向移动,克服弹簧预紧力后锥面分离,动力传递路径被切断,

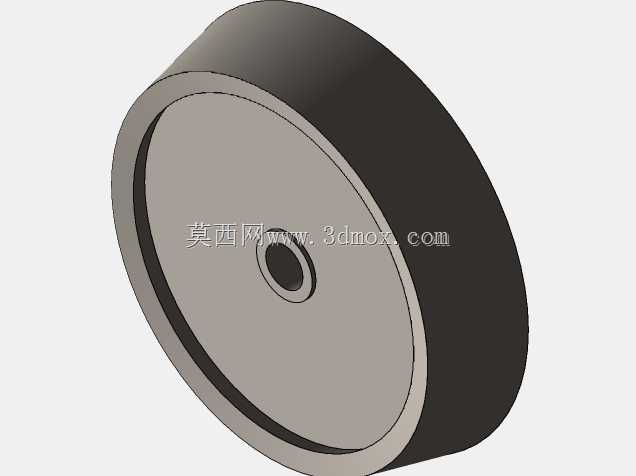

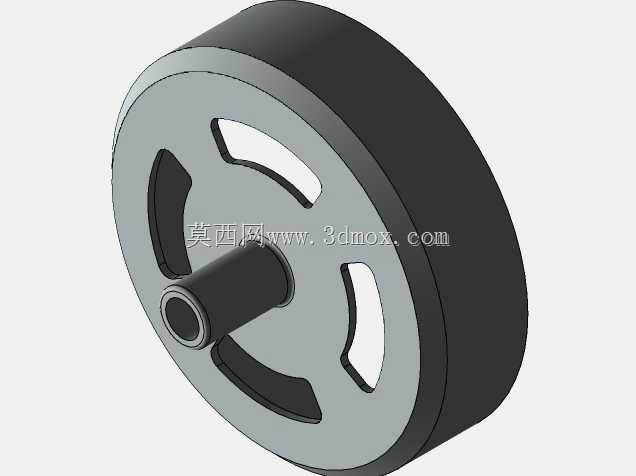

  整个动作行程控制在3-5mm区间,避免过大的分离行程占用过多轴向布置空间。从结构设计逻辑来看,锥面的半锥角取值是核心参数,角度过小会导致分离时锥面卡滞无法彻底脱开,角度过大则会降低摩擦增力效果,需要更大的弹簧压紧力才能传递额定扭矩,这套结构的半锥角取12.5度,既保证分离时无自锁卡滞风险,又能将轴向压紧力的法向分力放大4倍以上,有效降低分离机构的操作力。主动锥鼓采用整体冲压焊接结构,外圆柱面做动平衡去重处理,内壁的摩擦锥面粗糙度控制在Ra1.6以内,保证摩擦接触时的贴合率不低于85%,避免局部接触应力过大导致的早期磨损;从动锥套的基体采用高强度铸铁材质,锥面烧结铜基摩擦材料层,厚度控制在1.5mm,既保证摩擦系数稳定在0.35-0.

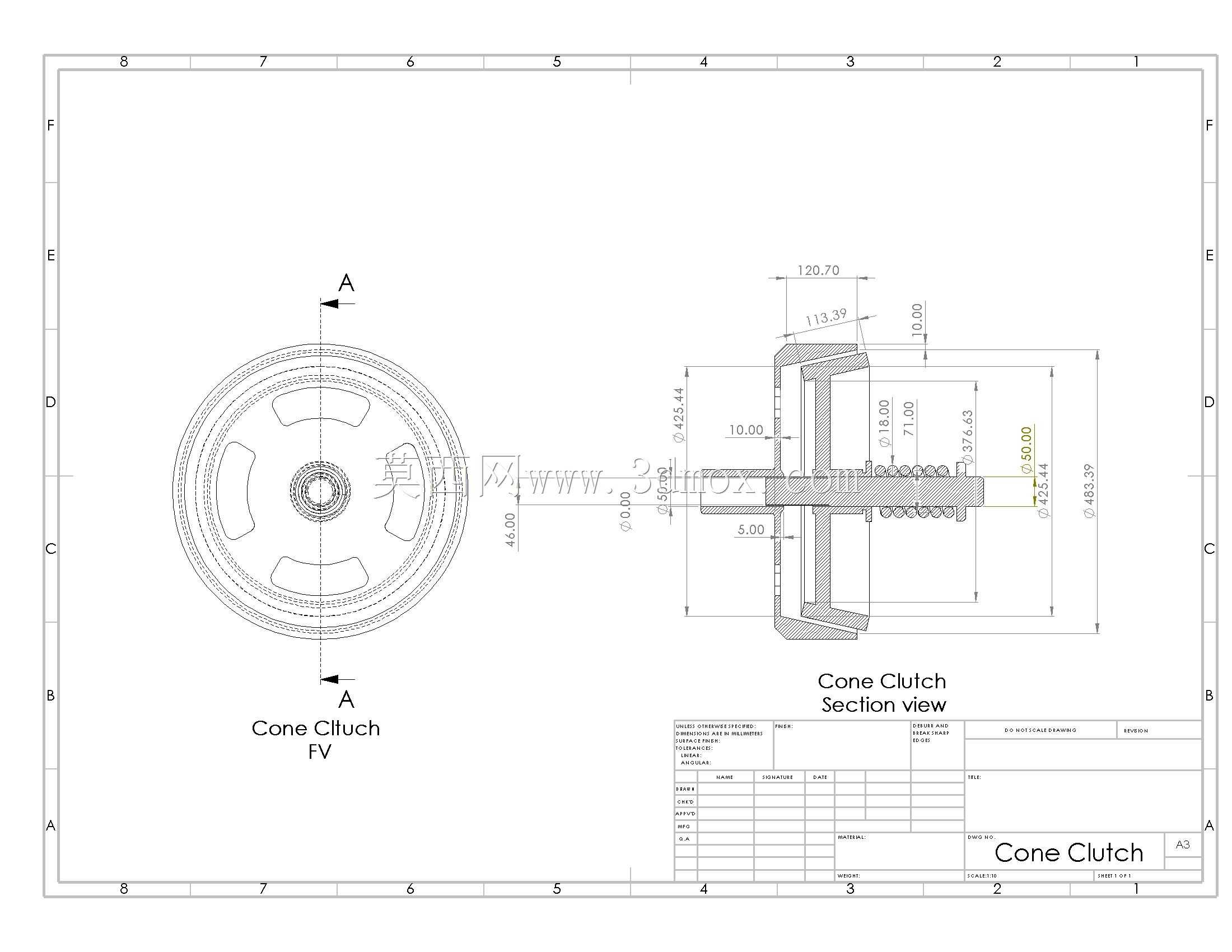

  4区间,又具备足够的耐磨性能,正常工况下摩擦层的使用寿命不低于3000小时接合循环。轴向回位弹簧的刚度经过匹配计算,预压缩量对应的初始压紧力刚好能传递额定输入扭矩的1.2倍,避免动力传递过程中出现打滑,同时弹簧两端设置平垫圈,防止弹簧端圈与安装面的相对旋转造成磨损。安装边界方面,整个组件的最大外圆直径为128mm,轴向总长度为92mm,输入轴端的轴径为12mm,输出端配合轴径为15mm,安装时需要保证输入轴与输出轴的同轴度误差不超过0.1mm,否则会导致锥面偏磨,接合时出现抖动异响。分离轴承的安装位置距离从动锥套的分离端面预留2mm自由间隙,避免长期接合状态下分离轴承长期跟转造成不必要的磨损。在实际工况适配中,

  这套结构可适配最大输入扭矩120N·m的动力源,接合过程中锥面的滑磨时间控制在0.2-0.5秒,既能保证动力接合平顺无冲击,又不会因为滑磨时间过长导致摩擦层过热烧蚀。日常维护时不需要额外拆解整个组件,仅需定期检查分离间隙,当摩擦层磨损量超过0.8mm时,调整分离拨叉的调节螺钉即可恢复标准间隙,相比多片式离合器的维护流程更简便。建模过程中对所有配合面做了公差匹配,锥面配合采用H7/h6的间隙配合,保证分离动作顺畅无卡滞,弹簧安装位的同轴度公差控制在0.05mm以内,避免弹簧工作时出现偏斜导致弹力不均。整个组件没有多余的冗余结构,所有零件均采用常见的机械加工工艺即可生产,冲压件、机加工件、标准弹簧的组合也能有效控制制造成本,适合小批量设备配套使用。
