手动杠杆式双导杆直线夹持工装结构

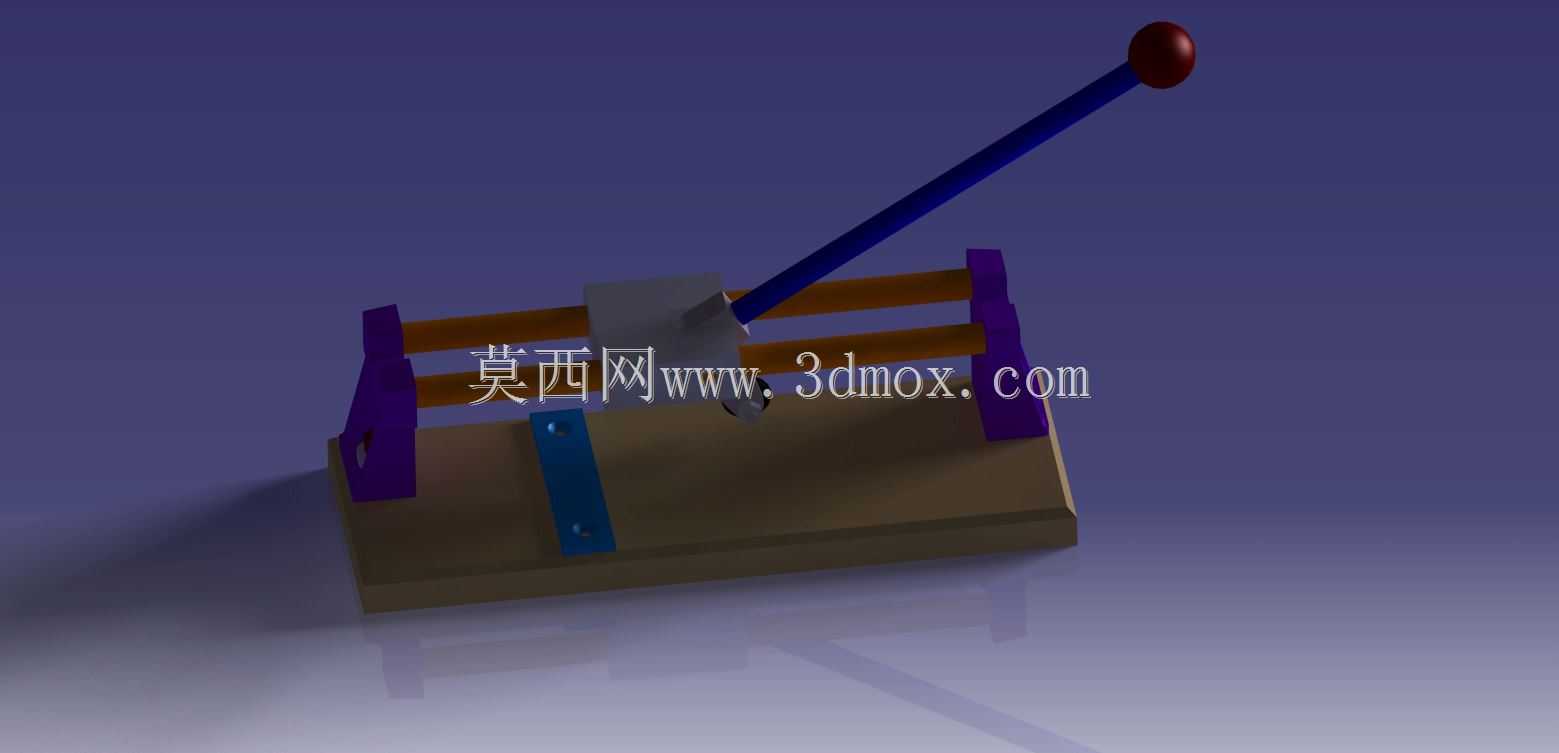

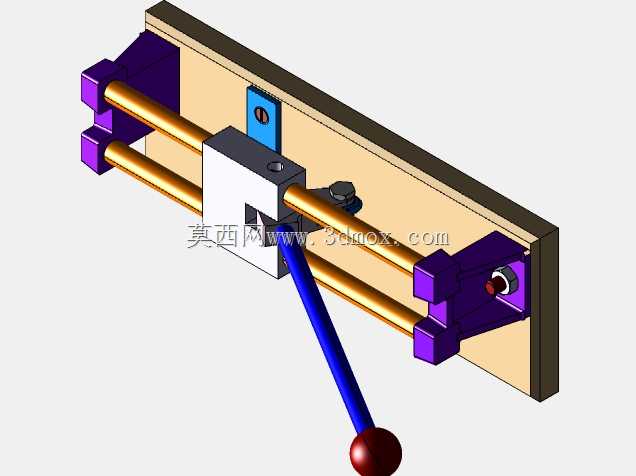

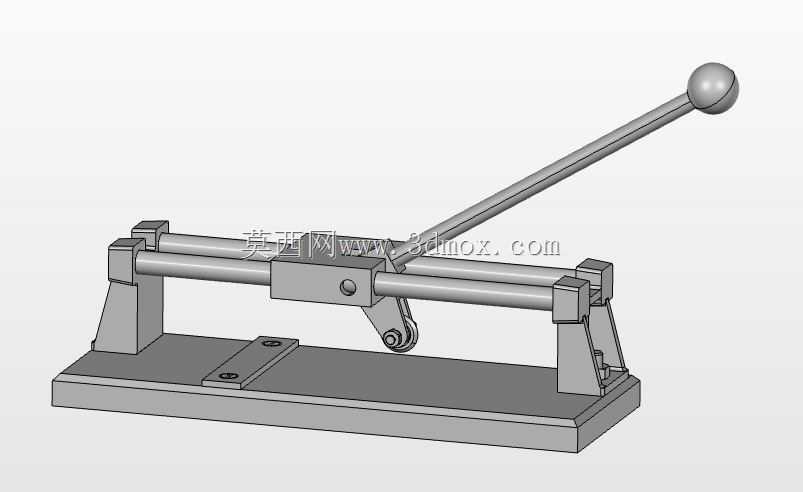

　　在小批量零件加工、试样装配、实验室工件装夹场景里，这类手动杠杆驱动的双导杆直线执行结构，是替代气动、液压夹紧单元的高适配方案，尤其适合无气源布设的工位、频繁换型的柔性装配线，以及需要人工实时控制压合行程的精密组装工序。整套结构的核心受力路径从端部带防滑球面的操作手柄输入，手柄通过铰接销轴与滑动座连接，滑动座架设在两根平行布置的磨光圆导杆上，导杆两端通过带定位止口的立式支座固定在底部安装平板上，形成稳定的双导向支撑框架。

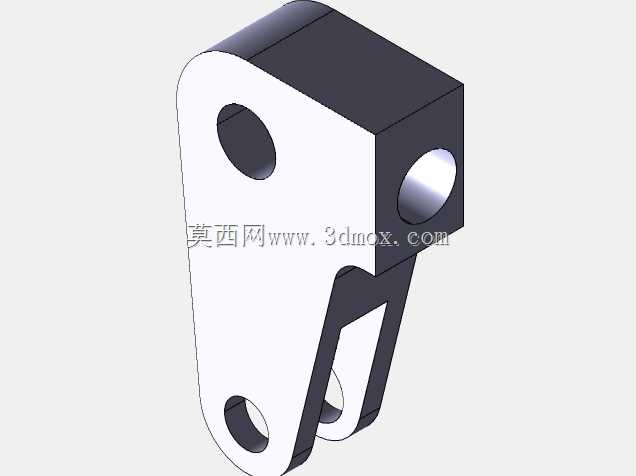

　　从功能实现逻辑来看，扳动手柄时，铰接在滑动座下方的连杆会随手柄摆角变化推动滑动座沿导杆做直线往复运动，滑动座端面可根据装夹需求更换不同规格的压头、夹爪或者定位块，完成工件的压紧、对位、简易冲裁或者小行程推料动作。双导杆的平行度公差在设计时控制在0.02mm/100mm以内，避免滑动座运动过程中出现卡滞、偏磨问题，导杆材质选用45号钢调质处理，表面硬度达到HRC28-32，兼顾耐磨性与抗冲击韧性，滑动座与导杆配合的孔内镶嵌自润滑铜套，无需频繁加注润滑脂即可长期维持顺畅的滑动状态，适配多粉尘、少维护的车间作业环境。

　　设计阶段优先考虑了操作力的优化，通过调整手柄力臂与连杆传动角的匹配关系，在滑动座输出500N左右压紧力的工况下，手柄端部的操作力控制在150N以内，符合单人单手操作的人机工程要求，不会造成长时间操作的肌肉疲劳。底部安装平板采用加厚钢板铣削加工，平面度公差控制在0.05mm以内，平板上预留的两组长条形安装槽，可直接通过T型螺栓固定在标准工作台面上，也可根据生产线布局调整安装位置，安装边界的长宽尺寸适配多数小型装配工位的预留空间，不会占用过多操作台面。立式支座与底板之间采用内六角圆柱头螺钉连接，同时配装定位销保证支座位置精度，避免长期受侧向力后出现支座偏移导致导杆变形。

　　这类结构没有复杂的电控、气动元件，故障点极少，日常维护仅需定期检查铰接销轴的磨损情况、铜套与导杆的配合间隙即可，在电子元器件引脚压装、小型五金件铆接、纸质试样裁切、实验室样品固定等场景下都能稳定发挥作用。滑动座的行程可通过调整导杆上的限位挡圈位置自由设定，适配不同厚度、不同尺寸的工件装夹需求，手柄端部的球面设计增大了手部接触面积，操作时不易打滑，即使佩戴劳保手套也能稳定施力。整套结构的受力部件均经过强度校核，在额定输出力工况下，导杆最大挠度不超过0.03mm，保证压合位置的重复精度，满足小型零件装配的位置公差要求。
