电动两轮车用集成式轮毂驱动结构设计

　　日常做两轮代步车动力系统匹配时，轮毂电机是绕不开的核心部件，这类集成化驱动结构直接把动力输出端整合在轮辋内部，省去了传统布局里的链条、传动轴、中间减速传动副等冗余部件，能大幅压缩整车传动链路的动力损耗，也给整车外观设计留出更多灵活空间。从实际应用场景来看，这类结构目前覆盖了民用电动自行车、轻便电动摩托车、小型低速电动代步车多个领域，部分定制化改装的特种两轮作业设备也会选用同结构的动力单元，适配不同载荷、不同轮径的安装需求。

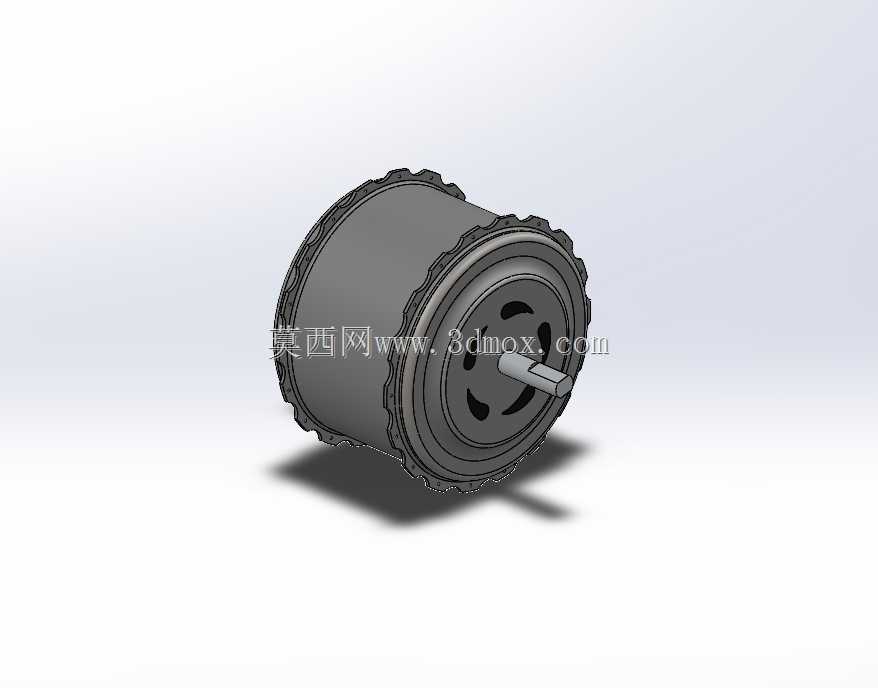

　　做这套三维结构设计时，最先要锚定的是安装边界尺寸，需要匹配常规10寸到12寸两轮车的轮辋安装位，电机定子的固定轴要和整车前叉/后平叉的开口尺寸对应，轴径公差要符合通用两轮车的安装标准，保证用户替换安装时不需要额外做支架改装。结构上采用外转子设计思路，转子外壳直接和轮辋连接固定，动力输出时转子直接带动轮辋转动，没有中间传动环节的间隙，低速起步时的扭矩响应更直接，日常通勤场景下频繁启停的平顺性更好。定子绕组的排布做了分层优化，在有限的轮毂内部空间里，尽量提升绕组的槽满率，平衡低速扭矩输出和高速运转时的效率区间，避免日常骑行时出现低速无力、高速费电的常见问题。

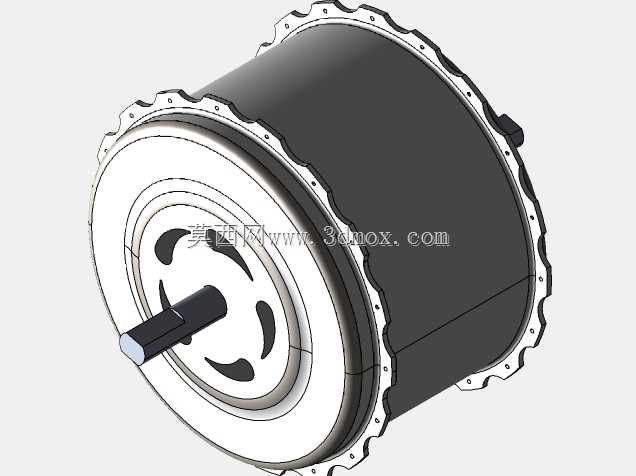

　　外壳的结构设计兼顾了防护和散热需求，外壳外圈的加强筋结构一方面能提升转子整体的结构强度，应对日常过坑、颠簸路面带来的径向冲击，另一方面筋条形成的散热槽能在车轮转动时带动空气流动，带走绕组持续工作产生的热量，避免长时间爬坡或者重载工况下出现过热退磁的问题。端盖的密封结构做了错位迷宫设计，不需要额外增加复杂的密封件，就能阻挡日常骑行时的雨水、路面扬尘进入电机内部，降低后期维护的频率，适配民用代步车低维护成本的使用需求。出线端的位置做了限位固定结构，避免车轮转向或者减震压缩时拉扯线束，造成线路破损短路的故障。

　　从功能特性来看，这套集成结构把驱动、制动安装位、轮辋连接位全部整合在一个单元内，整车装配时只需要把电机轴固定在平叉/前叉的安装槽内，接好控制线束就能完成动力单元的安装，相比中置电机加传动系统的布局，装配工序能减少近40%，也省去了后期调整链条张紧度、更换传动损耗件的维护工作。设计时也预留了碟刹安装盘的连接位，适配不同制动配置的车型需求，不管是鼓刹配置的入门车型还是碟刹配置的中高端车型，都能通过调整端盖接口实现通用匹配。转子内部的磁钢排布做了斜极优化，能降低电机运转时的齿槽转矩，减少低速行驶时的顿挫感，日常骑行时的平顺性更接近燃油踏板车的体验。

　　实际选型匹配时，需要注意电机的轴向宽度不能超过平叉的开口间距，避免安装时出现蹭叉的问题，轴上的出线槽位置要和整车线束走向匹配，避免线束和刹车结构、减震部件产生运动干涉。这套三维结构把所有安装孔位、配合公差都做了参数化设置，调整轮径、功率参数时只需要修改对应参数就能快速衍生出不同规格的型号，不需要重新搭建整体结构，能大幅缩短同系列产品的开发周期。外壳的壁厚设计也兼顾了轻量化和强度要求，在满足冲击测试标准的前提下，尽量降低壳体重量，减少轮毂的簧下质量，提升整车骑行时的操控灵活性，降低减震系统的负载。
